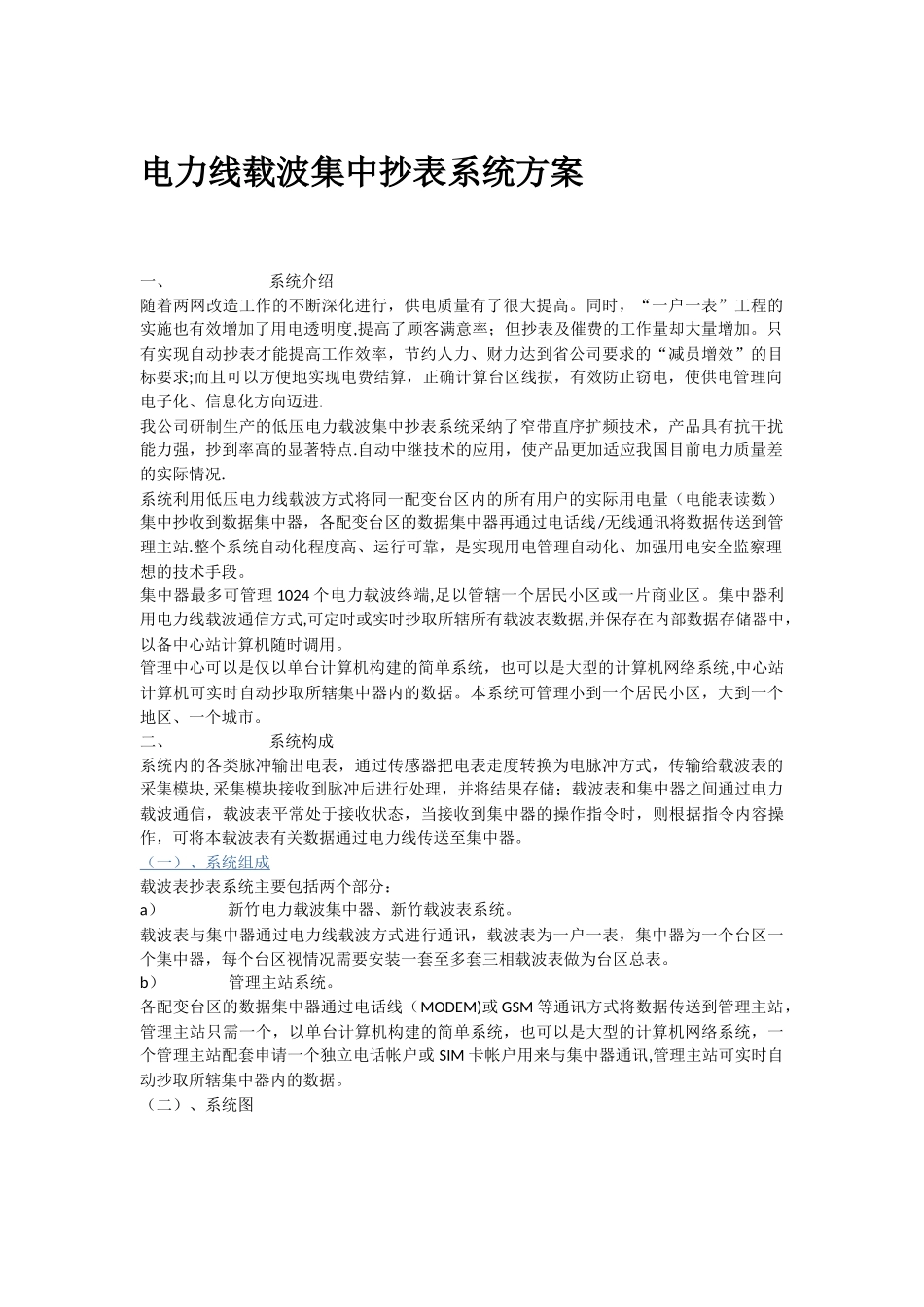

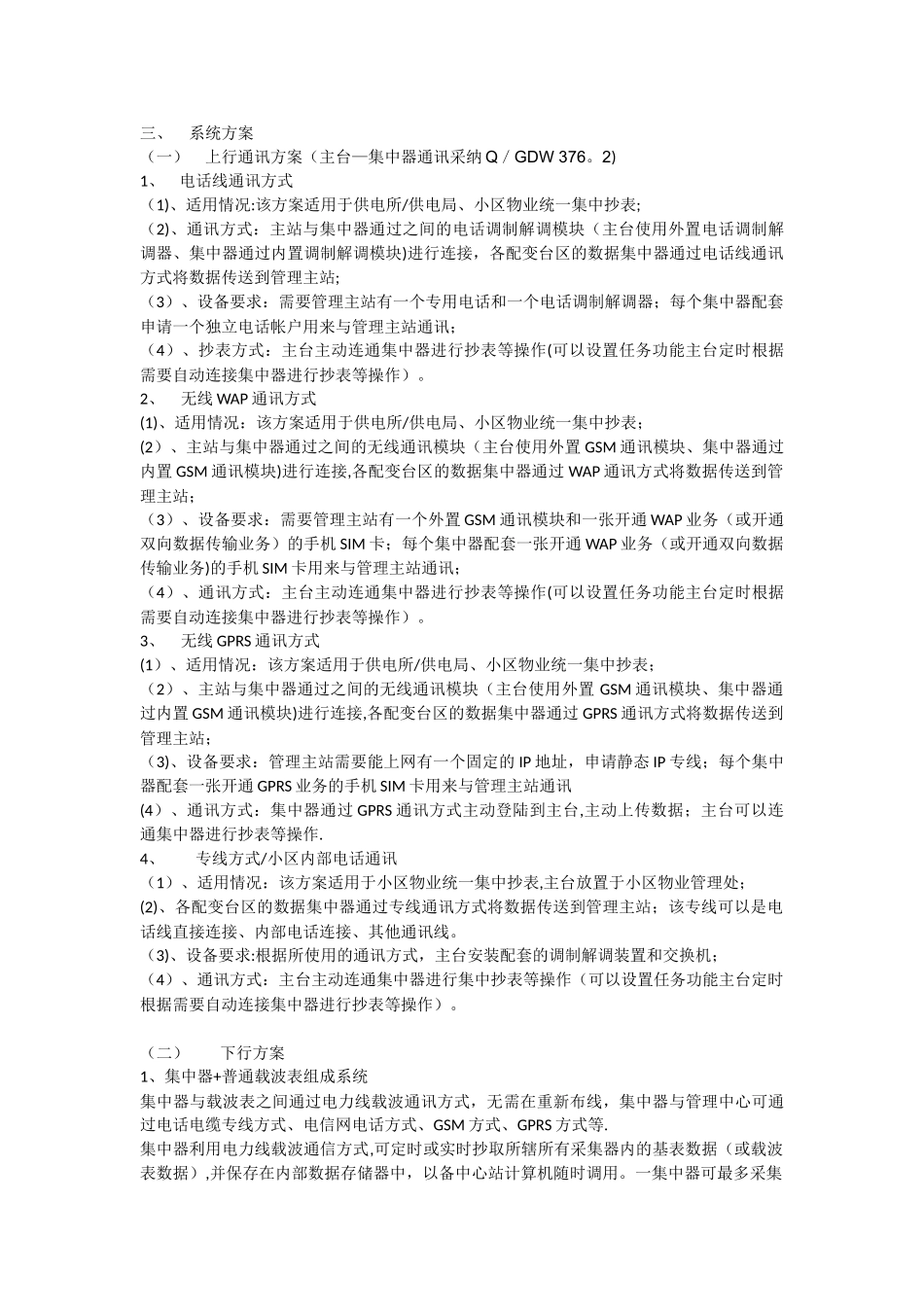

电力线载波集中抄表系统方案一、 系统介绍随着两网改造工作的不断深化进行,供电质量有了很大提高。同时,“一户一表”工程的实施也有效增加了用电透明度,提高了顾客满意率;但抄表及催费的工作量却大量增加。只有实现自动抄表才能提高工作效率,节约人力、财力达到省公司要求的“减员增效”的目标要求;而且可以方便地实现电费结算,正确计算台区线损,有效防止窃电,使供电管理向电子化、信息化方向迈进.我公司研制生产的低压电力载波集中抄表系统采纳了窄带直序扩频技术,产品具有抗干扰能力强,抄到率高的显著特点.自动中继技术的应用,使产品更加适应我国目前电力质量差的实际情况.系统利用低压电力线载波方式将同一配变台区内的所有用户的实际用电量(电能表读数)集中抄收到数据集中器,各配变台区的数据集中器再通过电话线/无线通讯将数据传送到管理主站.整个系统自动化程度高、运行可靠,是实现用电管理自动化、加强用电安全监察理想的技术手段。集中器最多可管理 1024 个电力载波终端,足以管辖一个居民小区或一片商业区。集中器利用电力线载波通信方式,可定时或实时抄取所辖所有载波表数据,并保存在内部数据存储器中,以备中心站计算机随时调用。管理中心可以是仅以单台计算机构建的简单系统,也可以是大型的计算机网络系统,中心站计算机可实时自动抄取所辖集中器内的数据。本系统可管理小到一个居民小区,大到一个地区、一个城市。二、 系统构成系统内的各类脉冲输出电表,通过传感器把电表走度转换为电脉冲方式,传输给载波表的采集模块, 采集模块接收到脉冲后进行处理,并将结果存储;载波表和集中器之间通过电力载波通信,载波表平常处于接收状态,当接收到集中器的操作指令时,则根据指令内容操作,可将本载波表有关数据通过电力线传送至集中器。(一)、系统组成载波表抄表系统主要包括两个部分:a) 新竹电力载波集中器、新竹载波表系统。载波表与集中器通过电力线载波方式进行通讯,载波表为一户一表,集中器为一个台区一个集中器,每个台区视情况需要安装一套至多套三相载波表做为台区总表。b) 管理主站系统。各配变台区的数据集中器通过电话线(MODEM)或 GSM 等通讯方式将数据传送到管理主站,管理主站只需一个,以单台计算机构建的简单系统,也可以是大型的计算机网络系统,一个管理主站配套申请一个独立电话帐户或 SIM 卡帐户用来与集中器通讯,管理主站可实时自动抄取所辖集中器内的数据。(二)、系统图 三、 ...
