电力设施保护区作业施工方案

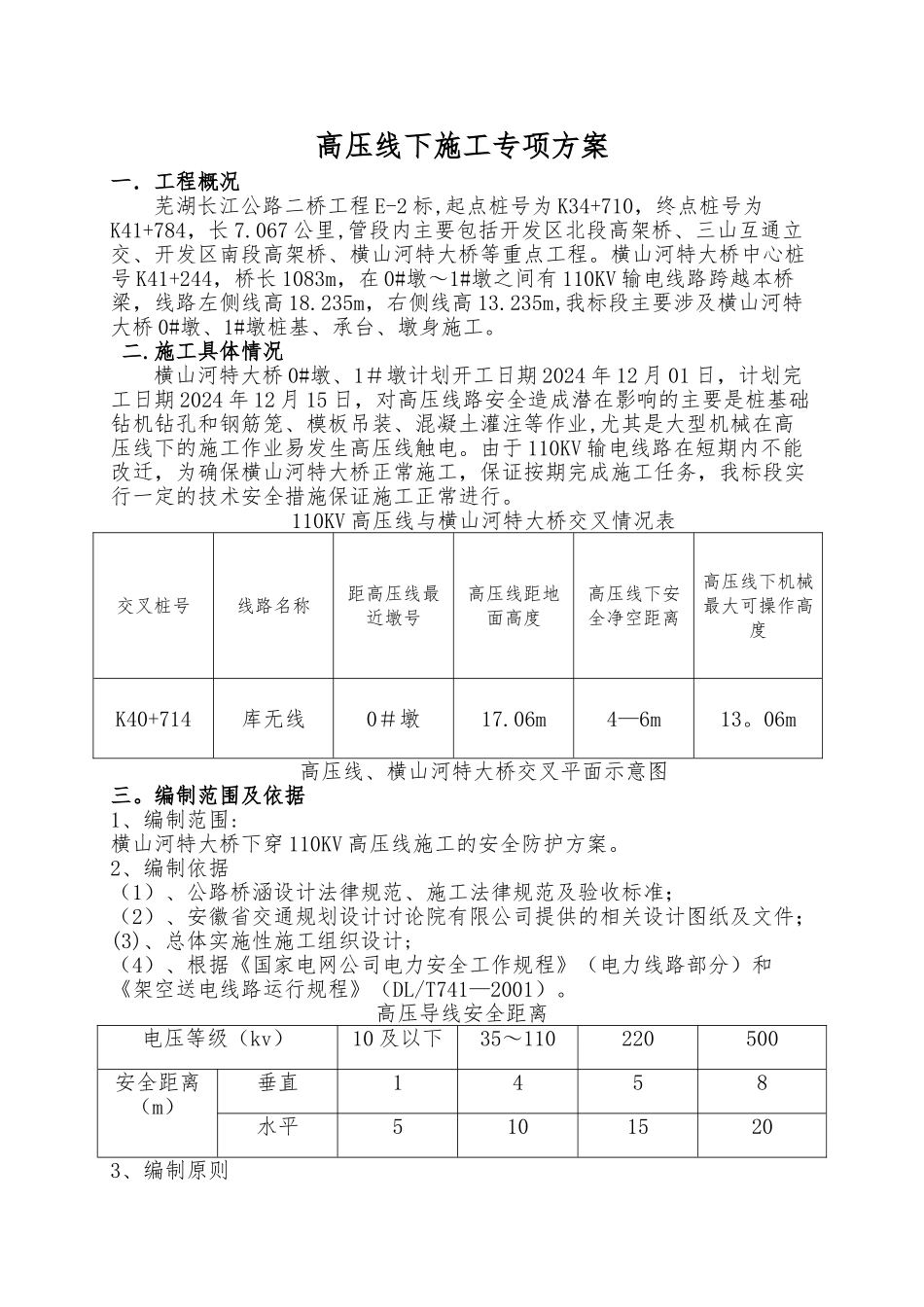

高压线下施工专项方案一．工程概况芜湖长江公路二桥工程 E-2 标,起点桩号为 K34+710，终点桩号为K41+784，长 7.067 公里,管段内主要包括开发区北段高架桥、三山互通立交、开发区南段高架桥、横山河特大桥等重点工程。横山河特大桥中心桩号 K41+244，桥长 1083m，在 0#墩～1#墩之间有 110KV 输电线路跨越本桥梁，线路左侧线高 18.235m，右侧线高 13.235m,我标段主要涉及横山河特大桥 0#墩、1#墩桩基、承台、墩身施工。 二.施工具体情况横山河特大桥 0#墩、1＃墩计划开工日期 2024 年 12 月 01 日，计划完工日期 2024 年 12 月 15 日，对高压线路安全造成潜在影响的主要是桩基础钻机钻孔和钢筋笼、模板吊装、混凝土灌注等作业,尤其是大型机械在高压线下的施工作业易发生高压线触电。由于 110KV 输电线路在短期内不能改迁，为确保横山河特大桥正常施工，保证按期完成施工任务，我标段实行一定的技术安全措施保证施工正常进行。110KV 高压线与横山河特大桥交叉情况表交叉桩号线路名称距高压线最近墩号高压线距地面高度高压线下安全净空距离高压线下机械最大可操作高度K40+714库无线0＃墩17.06m4—6m13。06m高压线、横山河特大桥交叉平面示意图三。编制范围及依据1、编制范围:横山河特大桥下穿 110KV 高压线施工的安全防护方案。2、编制依据（1）、公路桥涵设计法律规范、施工法律规范及验收标准；（2）、安徽省交通规划设计讨论院有限公司提供的相关设计图纸及文件；(3)、总体实施性施工组织设计;（4）、根据《国家电网公司电力安全工作规程》（电力线路部分）和《架空送电线路运行规程》（DL/T741—2001）。高压导线安全距离电压等级（kv）10 及以下35～110220500安全距离（m）垂直1458水平51015203、编制原则 (1）、安全第一的原则 坚持施工准备完善、周全;过程控制科学严谨;技术准确、管理科学，确保既有高压线输电安全。 （2）、质量根本的原则 严格遵守并落实执行设计文件、技术法律规范及验收标准，确保质量目标的实现。 （3）、风险预控的原则 为保证高压线的输电安全，我们在施工生产的每个环节都必须指定切实的预控指导方案和措施。 （4）、资源合理配置的原则根据管理人员精干高效、技术人员业务精通、施工队伍经验丰富、施工设备先进合理的原则、满足现场需求,确保工程顺利实施。四、工程施工重点、对策及工期安排1、工程重点 桩基础施工时钻机钻孔及钢筋笼吊装、砼灌注时对高压线存在的安全风险...
