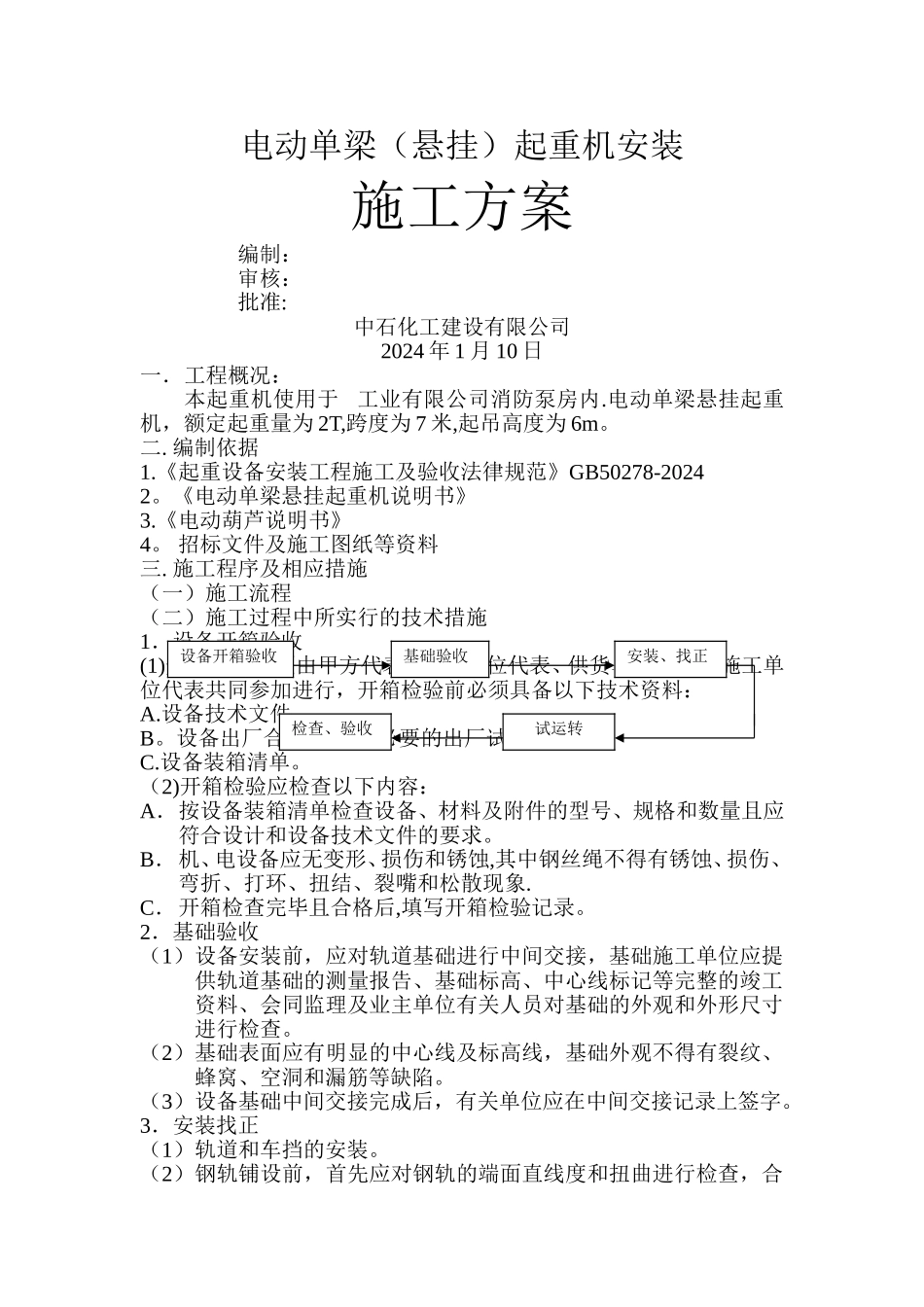

电动单梁(悬挂)起重机施工方案

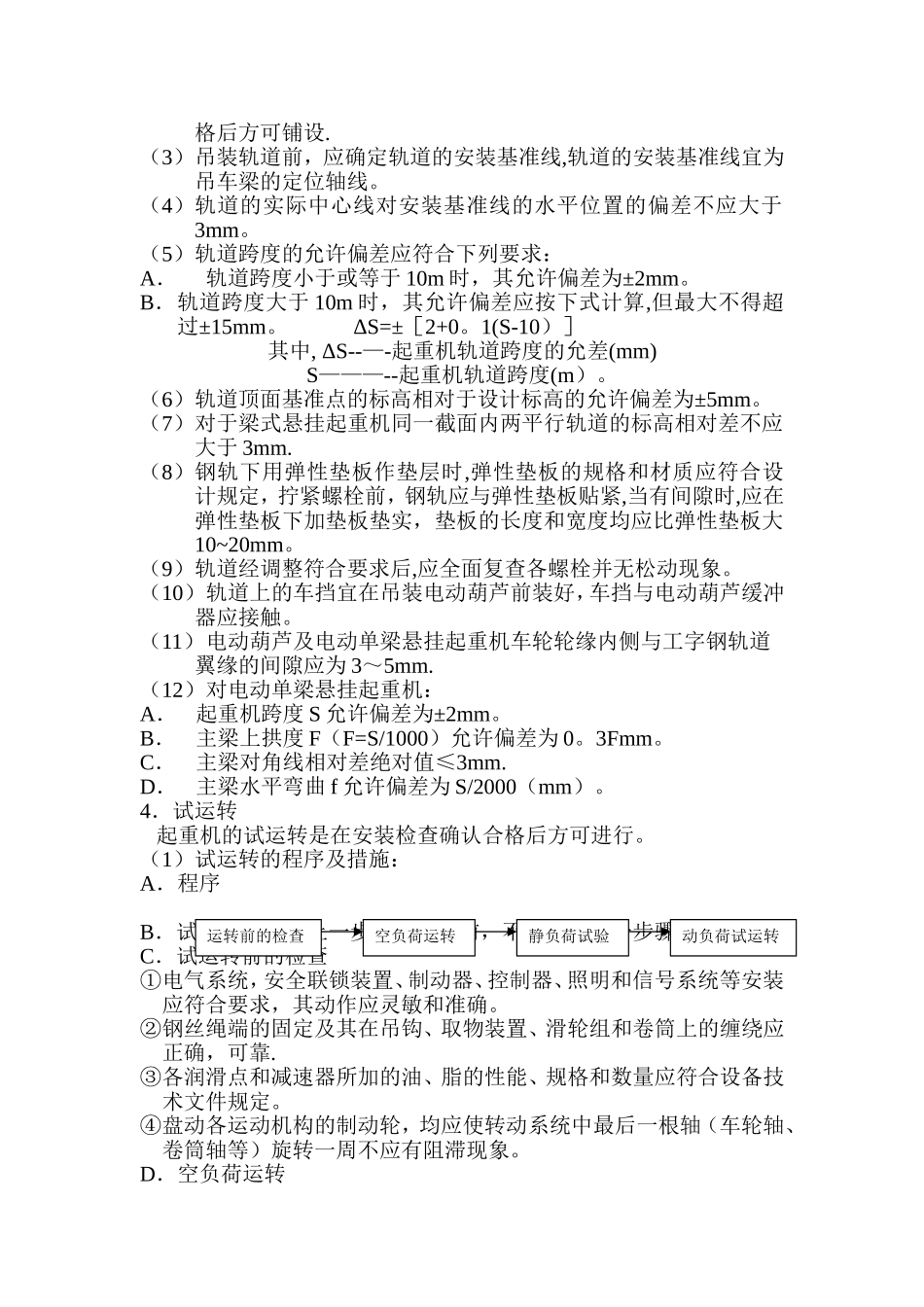

电动单梁（悬挂）起重机安装 施工方案 编制： 审核： 批准:中石化工建设有限公司2024 年 1 月 10 日一．工程概况：本起重机使用于 工业有限公司消防泵房内.电动单梁悬挂起重机，额定起重量为 2T,跨度为 7 米,起吊高度为 6m。 二. 编制依据1.《起重设备安装工程施工及验收法律规范》GB50278-20242。《电动单梁悬挂起重机说明书》3.《电动葫芦说明书》4。 招标文件及施工图纸等资料三. 施工程序及相应措施（一）施工流程（二）施工过程中所实行的技术措施1．设备开箱验收(1)开箱检验必须由甲方代表、监理单位代表、供货单位代表及施工单位代表共同参加进行，开箱检验前必须具备以下技术资料：A.设备技术文件B。设备出厂合格证书,及必要的出厂试验记录。C.设备装箱清单。（2)开箱检验应检查以下内容：A．按设备装箱清单检查设备、材料及附件的型号、规格和数量且应符合设计和设备技术文件的要求。B．机、电设备应无变形、损伤和锈蚀,其中钢丝绳不得有锈蚀、损伤、弯折、打环、扭结、裂嘴和松散现象.C．开箱检查完毕且合格后,填写开箱检验记录。2．基础验收（1）设备安装前，应对轨道基础进行中间交接，基础施工单位应提供轨道基础的测量报告、基础标高、中心线标记等完整的竣工资料、会同监理及业主单位有关人员对基础的外观和外形尺寸进行检查。（2）基础表面应有明显的中心线及标高线，基础外观不得有裂纹、蜂窝、空洞和漏筋等缺陷。（3）设备基础中间交接完成后，有关单位应在中间交接记录上签字。3．安装找正（1）轨道和车挡的安装。（2）钢轨铺设前，首先应对钢轨的端面直线度和扭曲进行检查，合设备开箱验收基础验收安装、找正检查、验收试运转格后方可铺设.（3）吊装轨道前，应确定轨道的安装基准线,轨道的安装基准线宜为吊车梁的定位轴线。（4）轨道的实际中心线对安装基准线的水平位置的偏差不应大于3mm。（5）轨道跨度的允许偏差应符合下列要求：A．轨道跨度小于或等于 10m 时，其允许偏差为±2mm。B．轨道跨度大于 10m 时，其允许偏差应按下式计算,但最大不得超过±15mm。 ΔS=±［2+0。1(S-10）］其中, ΔS--—-起重机轨道跨度的允差(mm)S———--起重机轨道跨度(m）。（6）轨道顶面基准点的标高相对于设计标高的允许偏差为±5mm。（7）对于梁式悬挂起重机同一截面内两平行轨道的标高相对差不应大于 3mm.（8）钢轨下用弹性垫板作垫层时,弹性垫板的规格和材质应符合设计规定，拧紧螺栓前，钢轨应与弹性垫板贴紧,...
