电动汽车电池包设计流程

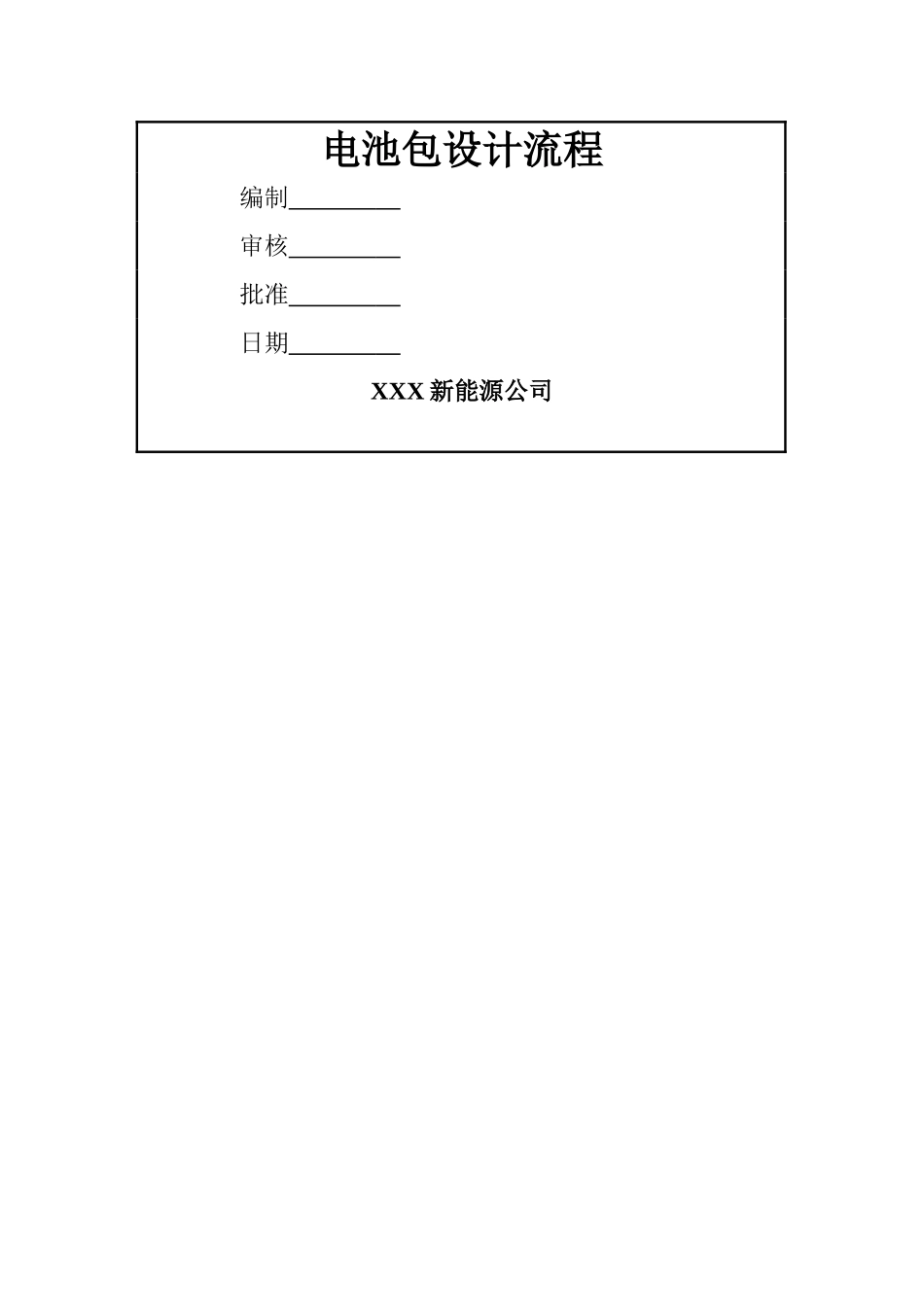

电动汽车电池包设计流程_第1页
1/2

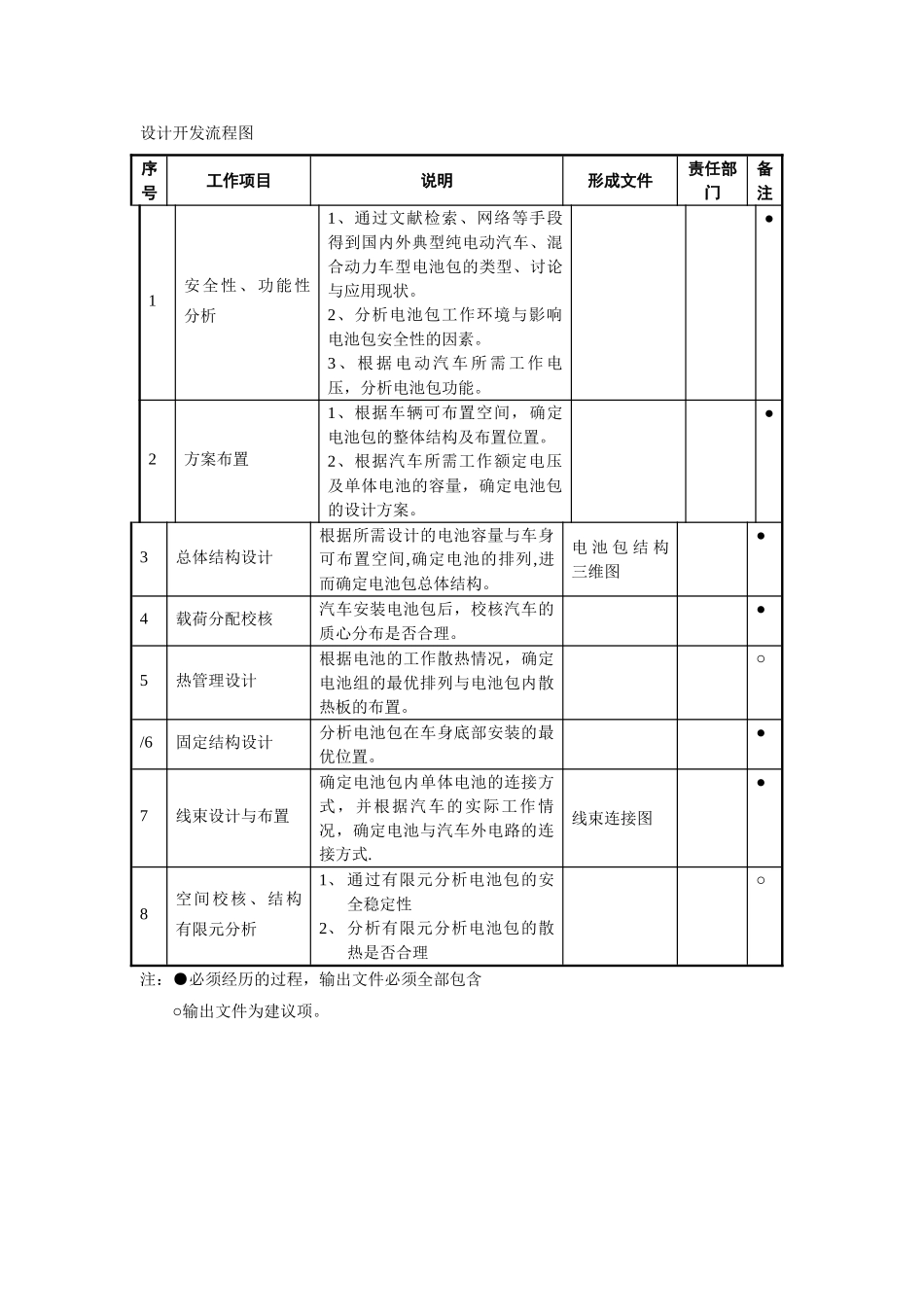

电动汽车电池包设计流程_第2页
2/2
电池包设计流程 编制 审核 批准 日期 XXX 新能源公司设计开发流程图序号工作项目说明形成文件责任部门备注1安全性、功能性分析1、通过文献检索、网络等手段得到国内外典型纯电动汽车、混合动力车型电池包的类型、讨论与应用现状。2、分析电池包工作环境与影响电池包安全性的因素。3 、 根 据 电 动 汽 车 所 需 工 作 电压,分析电池包功能。●2方案布置1、根据车辆可布置空间,确定电池包的整体结构及布置位置。2、根据汽车所需工作额定电压及单体电池的容量,确定电池包的设计方案。●3总体结构设计根据所需设计的电池容量与车身可布置空间,确定电池的排列,进而确定电池包总体结构。电 池 包 结 构三维图●4载荷分配校核汽车安装电池包后,校核汽车的质心分布是否合理。●5热管理设计根据电池的工作散热情况,确定电池组的最优排列与电池包内散热板的布置。○/6固定结构设计分析电池包在车身底部安装的最优位置。●7线束设计与布置确定电池包内单体电池的连接方式,并根据汽车的实际工作情况,确定电池与汽车外电路的连接方式.线束连接图●8空间校核、结构有限元分析1、 通过有限元分析电池包的安全稳定性2、 分析有限元分析电池包的散热是否合理○注:●必须经历的过程,输出文件必须全部包含○输出文件为建议项。
