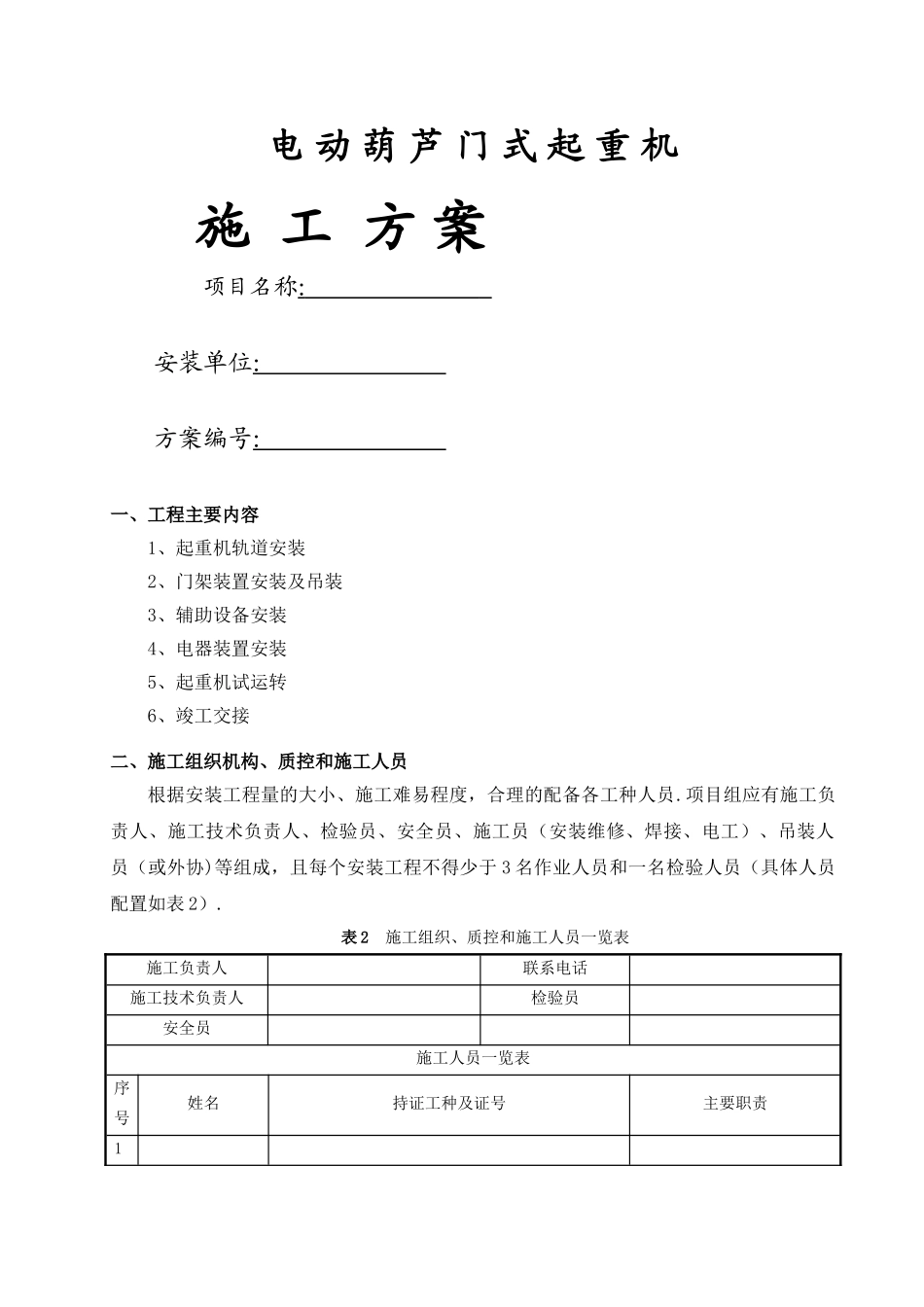

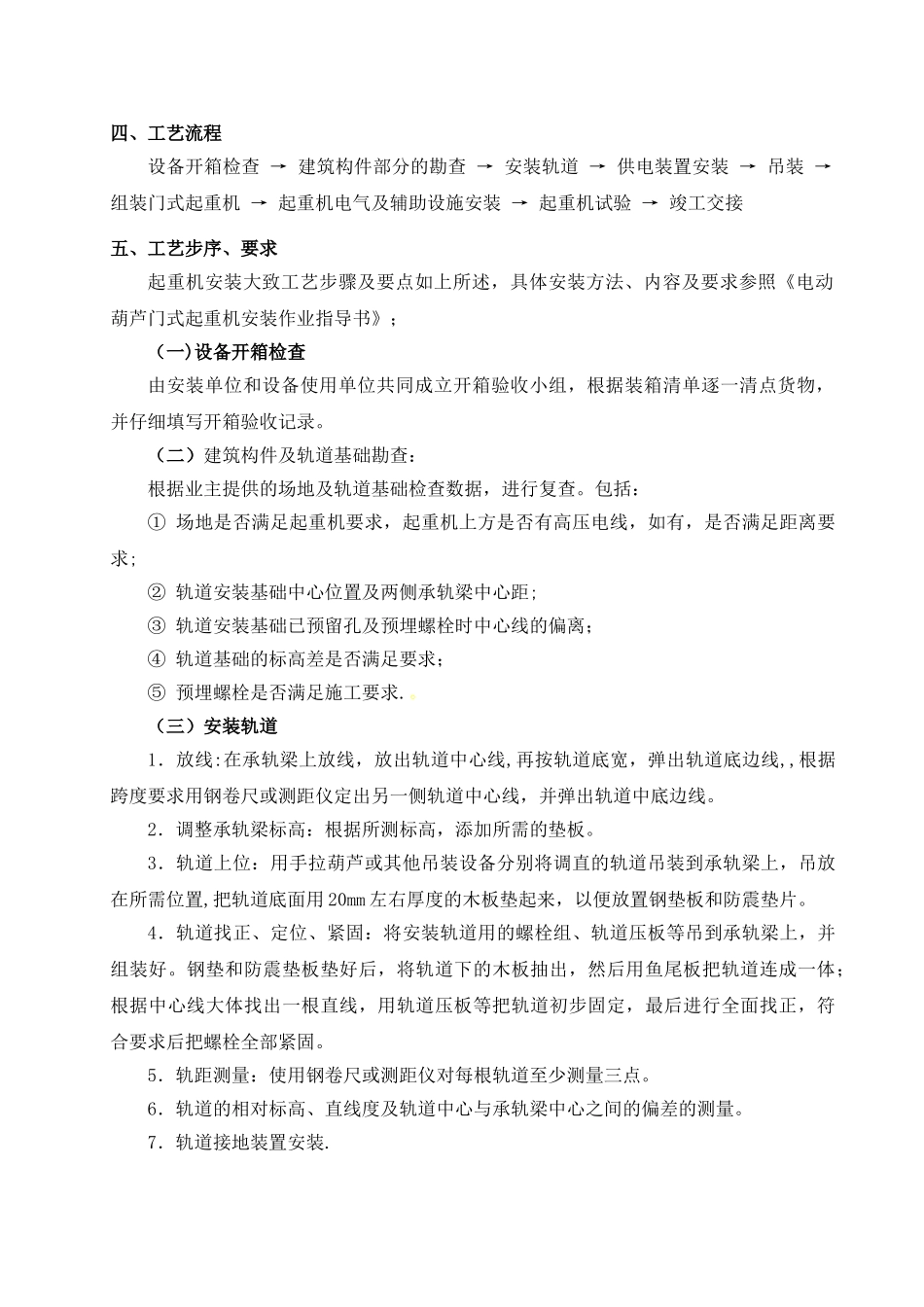

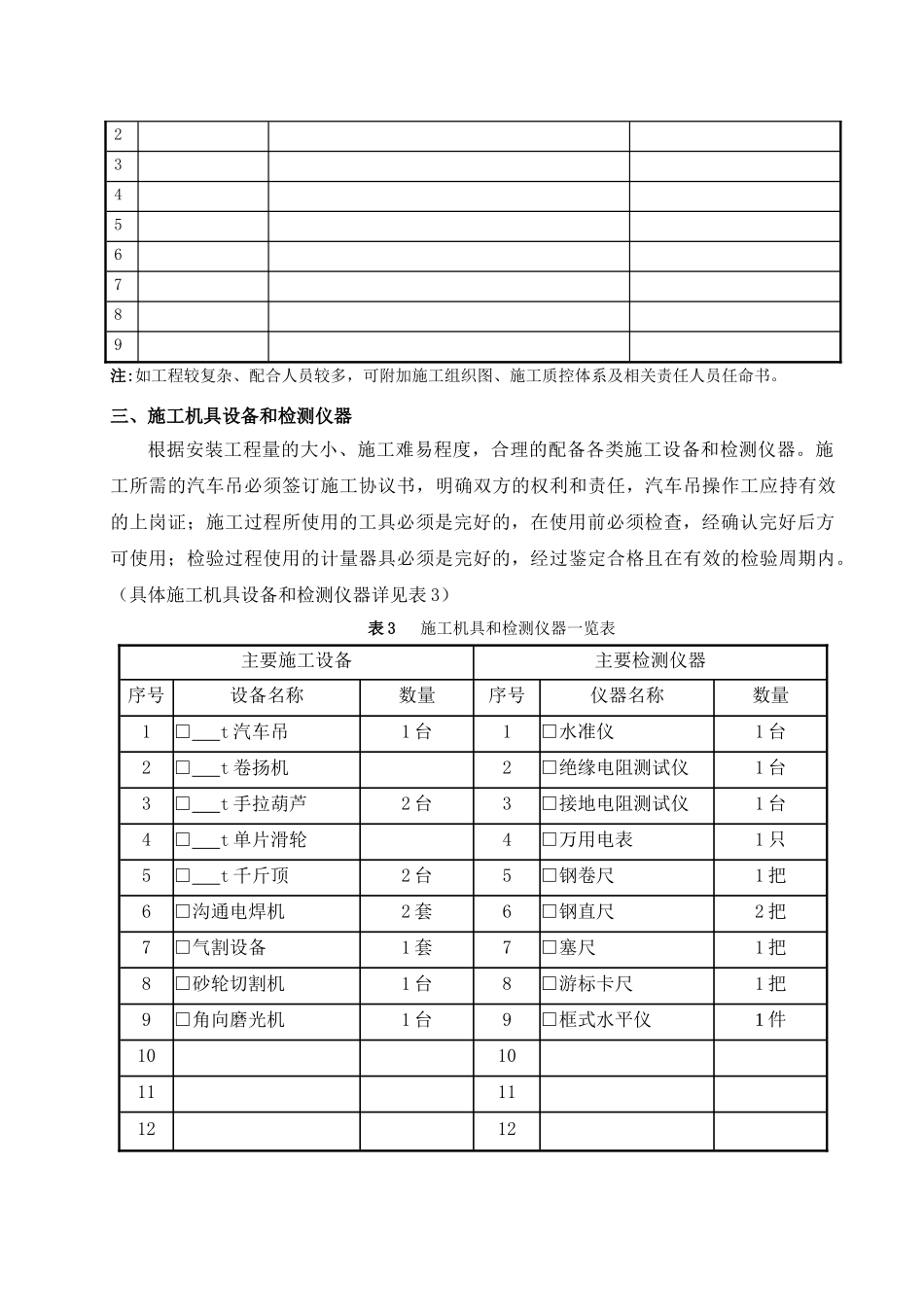

电 动 葫 芦 门 式 起 重 机 施 工 方 案项目名称: 安装单位: 方案编号: 一、工程主要内容1、起重机轨道安装2、门架装置安装及吊装3、辅助设备安装4、电器装置安装5、起重机试运转6、竣工交接二、施工组织机构、质控和施工人员根据安装工程量的大小、施工难易程度,合理的配备各工种人员.项目组应有施工负责人、施工技术负责人、检验员、安全员、施工员(安装维修、焊接、电工)、吊装人员(或外协)等组成,且每个安装工程不得少于 3 名作业人员和一名检验人员(具体人员配置如表 2).表 2 施工组织、质控和施工人员一览表施工负责人联系电话施工技术负责人检验员安全员 施工人员一览表序号姓名持证工种及证号主要职责123456789注:如工程较复杂、配合人员较多,可附加施工组织图、施工质控体系及相关责任人员任命书。三、施工机具设备和检测仪器根据安装工程量的大小、施工难易程度,合理的配备各类施工设备和检测仪器。施工所需的汽车吊必须签订施工协议书,明确双方的权利和责任,汽车吊操作工应持有效的上岗证;施工过程所使用的工具必须是完好的,在使用前必须检查,经确认完好后方可使用;检验过程使用的计量器具必须是完好的,经过鉴定合格且在有效的检验周期内。(具体施工机具设备和检测仪器详见表 3)表 3 施工机具和检测仪器一览表主要施工设备主要检测仪器序号设备名称数量序号仪器名称数量1□ t 汽车吊1 台1□水准仪1 台2□ t 卷扬机 2□绝缘电阻测试仪1 台3□ t 手拉葫芦2 台3□接地电阻测试仪1 台4□ t 单片滑轮4□万用电表1 只5□ t 千斤顶2 台5□钢卷尺1 把6□沟通电焊机2 套6□钢直尺2 把7□气割设备1 套7□塞尺1 把8□砂轮切割机1 台8□游标卡尺1 把9□角向磨光机1 台9□框式水平仪1 件101011111212四、工艺流程设备开箱检查 → 建筑构件部分的勘查 → 安装轨道 → 供电装置安装 → 吊装 → 组装门式起重机 → 起重机电气及辅助设施安装 → 起重机试验 → 竣工交接五、工艺步序、要求起重机安装大致工艺步骤及要点如上所述,具体安装方法、内容及要求参照《电动葫芦门式起重机安装作业指导书》;(一)设备开箱检查由安装单位和设备使用单位共同成立开箱验收小组,根据装箱清单逐一清点货物,并仔细填写开箱验收记录。(二)建筑构件及轨道基础勘查:根据业主提供的场地及轨道基础检查数据,进行复查。包括:① 场地是否满足起重机要求,起重机上方是否有高...
