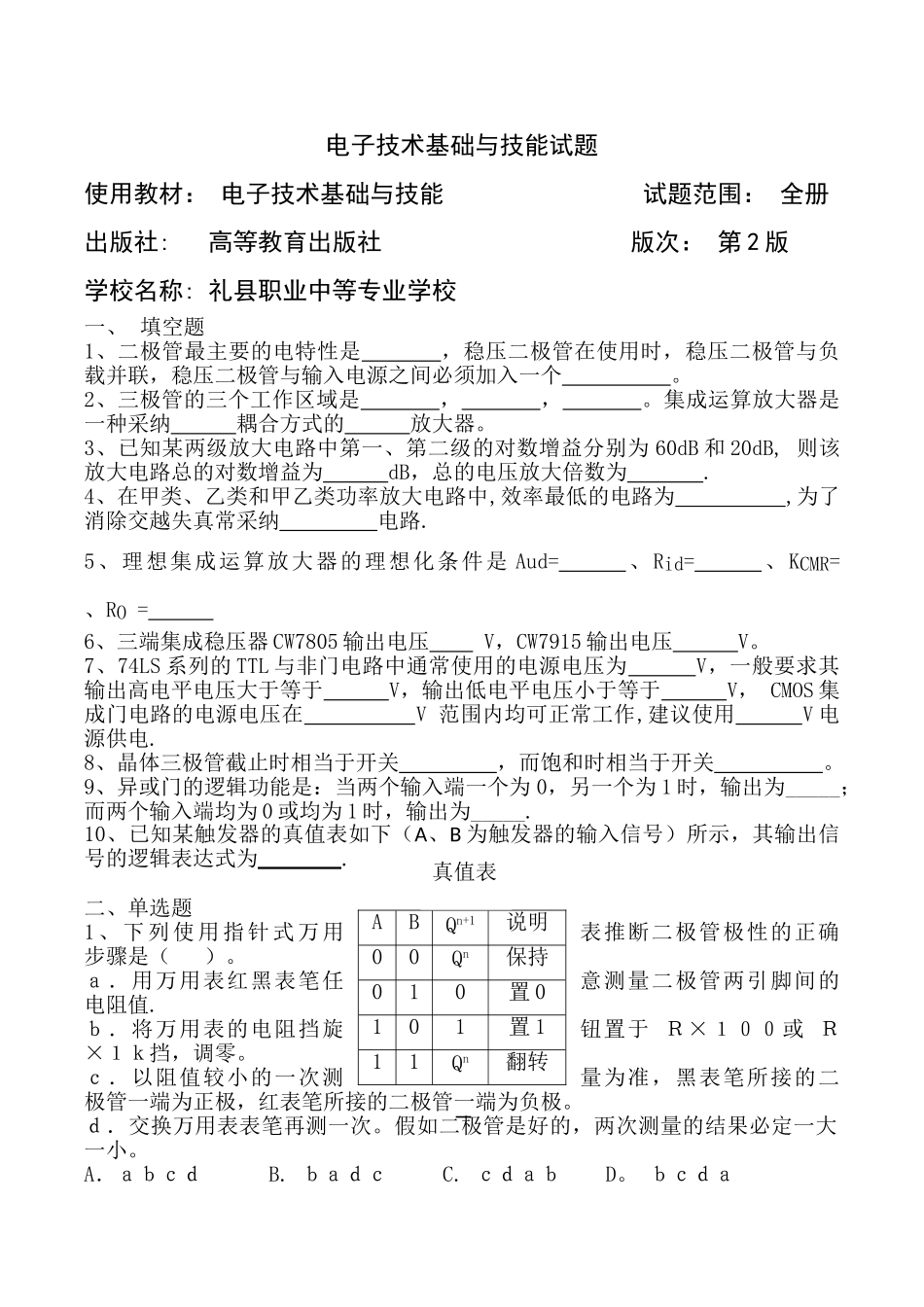

电子技术基础与技能试题使用教材： 电子技术基础与技能 试题范围： 全册出版社: 高等教育出版社 版次： 第 2 版学校名称: 礼县职业中等专业学校一、 填空题1、二极管最主要的电特性是 ，稳压二极管在使用时，稳压二极管与负载并联，稳压二极管与输入电源之间必须加入一个 。2、三极管的三个工作区域是 ， ， 。集成运算放大器是一种采纳 耦合方式的 放大器。3、已知某两级放大电路中第一、第二级的对数增益分别为 60dB 和 20dB, 则该放大电路总的对数增益为 dB，总的电压放大倍数为 .4、在甲类、乙类和甲乙类功率放大电路中,效率最低的电路为 ,为了消除交越失真常采纳 电路.5、理想集成运算放大器的理想化条件是 Aud= 、Rid= 、KCMR= 、RO = 6、三端集成稳压器 CW7805 输出电压 V，CW7915 输出电压 V。7、74LS 系列的 TTL 与非门电路中通常使用的电源电压为 V，一般要求其输出高电平电压大于等于 V，输出低电平电压小于等于 V， CMOS 集成门电路的电源电压在 V 范围内均可正常工作,建议使用 V 电源供电.8、晶体三极管截止时相当于开关 ，而饱和时相当于开关 。9、异或门的逻辑功能是：当两个输入端一个为 0，另一个为 1 时，输出为_____；而两个输入端均为 0 或均为 1 时，输出为_____.10、已知某触发器的真值表如下（A、B 为触发器的输入信号）所示，其输出信号的逻辑表达式为 .二、单选题1、下列使 用指针式 万用表推断二极管极性的正确步骤是（ ）。ａ．用万用表红黑表笔任意测量二极管两引脚间的电阻值.ｂ．将万用表的电阻挡旋钮置于 Ｒ×１００或 Ｒ×１ｋ挡，调零。ｃ．以阻值较小的一次测量为准，黑表笔所接的二极管一端为正极，红表笔所接的二极管一端为负极。ｄ．交换万用表表笔再测一次。假如二极管是好的，两次测量的结果必定一大一小。A．ａｂｃｄ B. ｂａｄｃ C. ｃｄａｂ D。 ｂｃｄａABQn+1说明00Qn保持010置 0101置 111Qn翻转真值表2、对于桥式整流电路,正确的接法是（ )。3、某 NPN 型三极管的输出特性曲 线如图 1 所示,当 VCE=6V，其电流放 大系数 β 为（ ）A。=100 B。=50 C.=150 D。=254、测量放大电路中某三极管各电 极电位分别为 6V、2.7V、2V，（见图2所示）则此三极管为( ）A.PNP 型锗三极管 B。NPN型 锗三极管 C。PNP 型硅三极管 D。NPN 型硅三极管 5、如图 3 所示的频率特性,则其通频带为（ )A.100HZ B.1。5KHZ...
