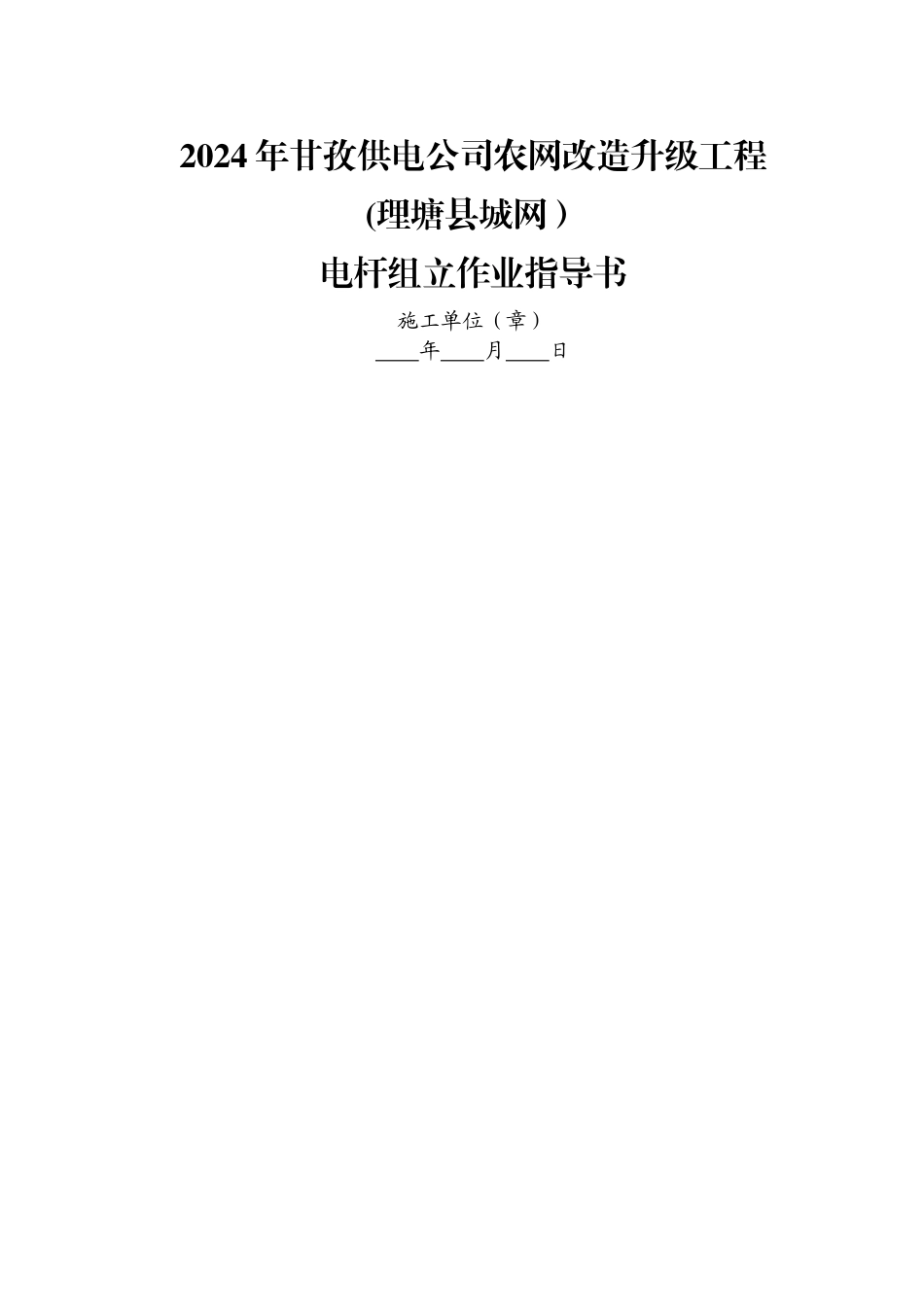

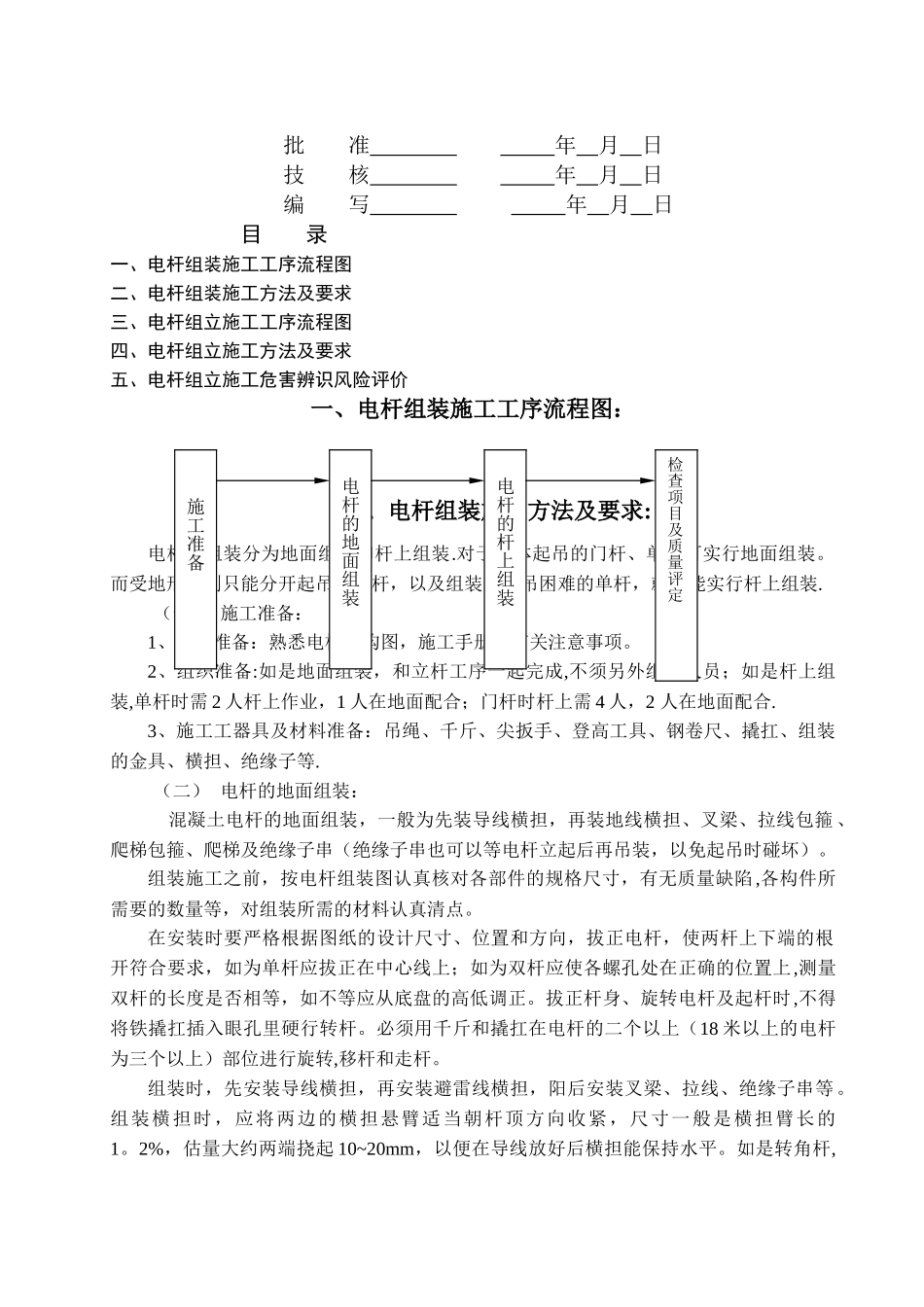

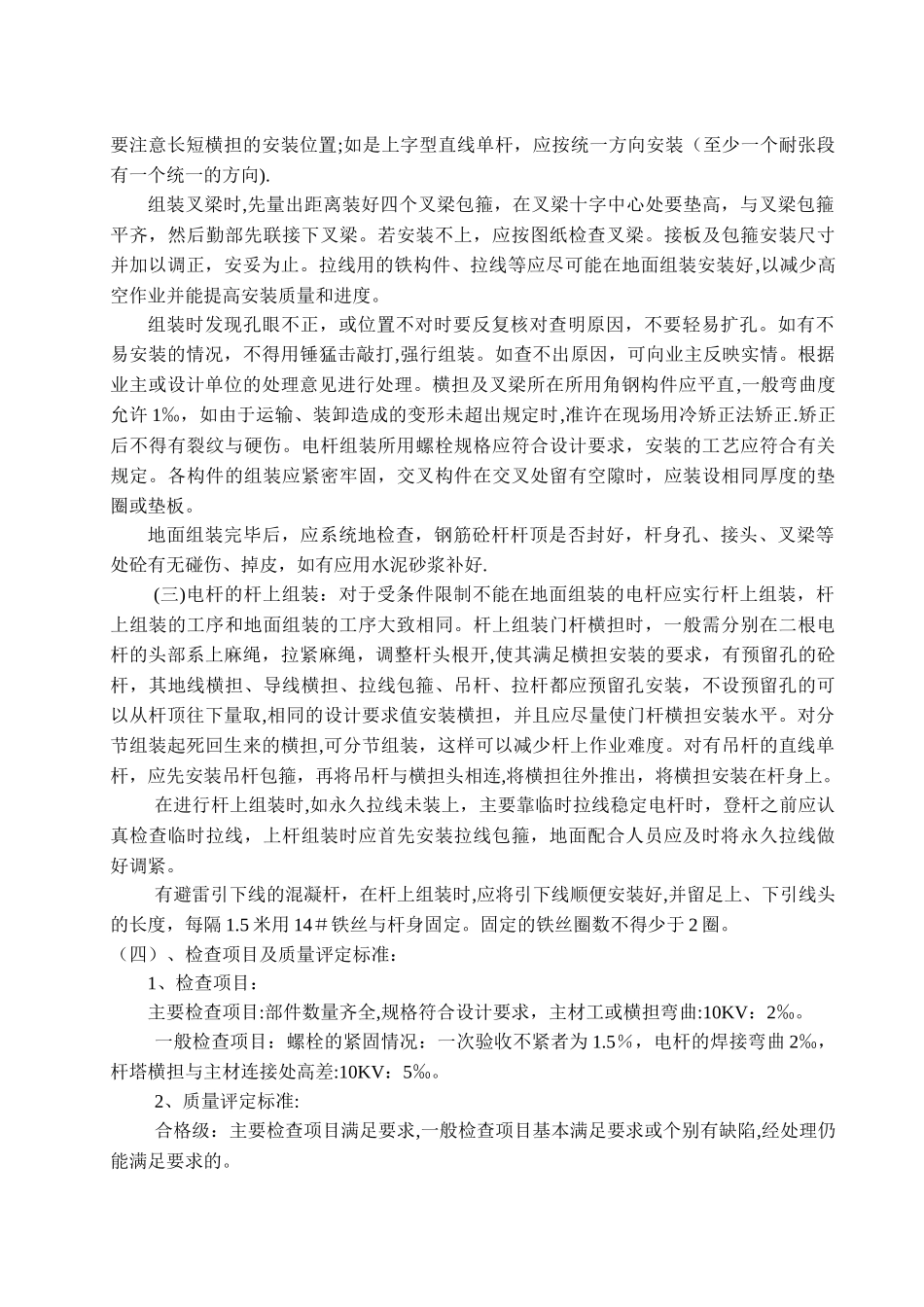

2024 年甘孜供电公司农网改造升级工程(理塘县城网）电杆组立作业指导书施工单位（章） 年 月 日批 准 年 月 日技 核 年 月 日 编 写 年 月 日 目 录一、电杆组装施工工序流程图二、电杆组装施工方法及要求三、电杆组立施工工序流程图四、电杆组立施工方法及要求五、电杆组立施工危害辨识风险评价一、电杆组装施工工序流程图： 二、电杆组装施工方法及要求:电杆的组装分为地面组装和杆上组装.对于整体起吊的门杆、单杆可实行地面组装。而受地形限制只能分开起吊的门杆，以及组装后起吊困难的单杆，就只能实行杆上组装.（一） 施工准备：1、技术准备：熟悉电杆结构图，施工手册及有关注意事项。2、组织准备:如是地面组装，和立杆工序一起完成,不须另外组织人员；如是杆上组装,单杆时需 2 人杆上作业，1 人在地面配合；门杆时杆上需 4 人，2 人在地面配合.3、施工工器具及材料准备：吊绳、千斤、尖扳手、登高工具、钢卷尺、撬扛、组装的金具、横担、绝缘子等.（二） 电杆的地面组装： 混凝土电杆的地面组装，一般为先装导线横担，再装地线横担、叉梁、拉线包箍 、爬梯包箍、爬梯及绝缘子串（绝缘子串也可以等电杆立起后再吊装，以免起吊时碰坏）。组装施工之前，按电杆组装图认真核对各部件的规格尺寸，有无质量缺陷,各构件所需要的数量等，对组装所需的材料认真清点。在安装时要严格根据图纸的设计尺寸、位置和方向，拔正电杆，使两杆上下端的根开符合要求，如为单杆应拔正在中心线上；如为双杆应使各螺孔处在正确的位置上,测量双杆的长度是否相等，如不等应从底盘的高低调正。拔正杆身、旋转电杆及起杆时,不得将铁撬扛插入眼孔里硬行转杆。必须用千斤和撬扛在电杆的二个以上（18 米以上的电杆为三个以上）部位进行旋转,移杆和走杆。组装时，先安装导线横担，再安装避雷线横担，阳后安装叉梁、拉线、绝缘子串等。组装横担时，应将两边的横担悬臂适当朝杆顶方向收紧，尺寸一般是横担臂长的1。2%，估量大约两端挠起 10~20mm，以便在导线放好后横担能保持水平。如是转角杆,施工准备电杆的杆上组装检查项目及质量评定电杆的地面组装要注意长短横担的安装位置;如是上字型直线单杆，应按统一方向安装（至少一个耐张段有一个统一的方向).组装叉梁时,先量出距离装好四个叉梁包箍，在叉梁十字中心处要垫高，与叉梁包箍平齐，然后勤部先联接下叉梁。若安装不上，应按图纸检查叉梁。接板及包箍安装尺寸并加以调正，安妥为止。拉...
