电梯井架体施工方案

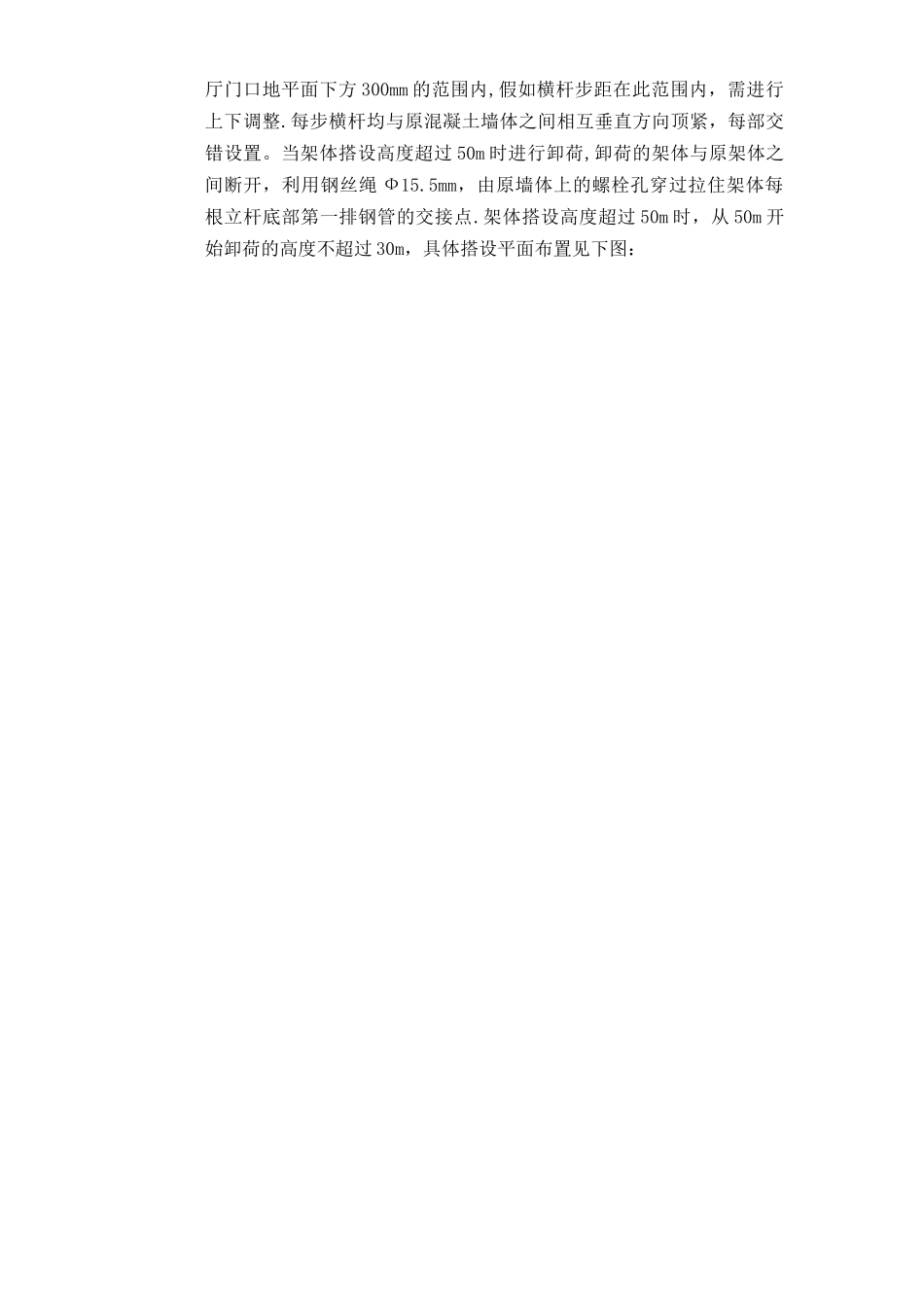

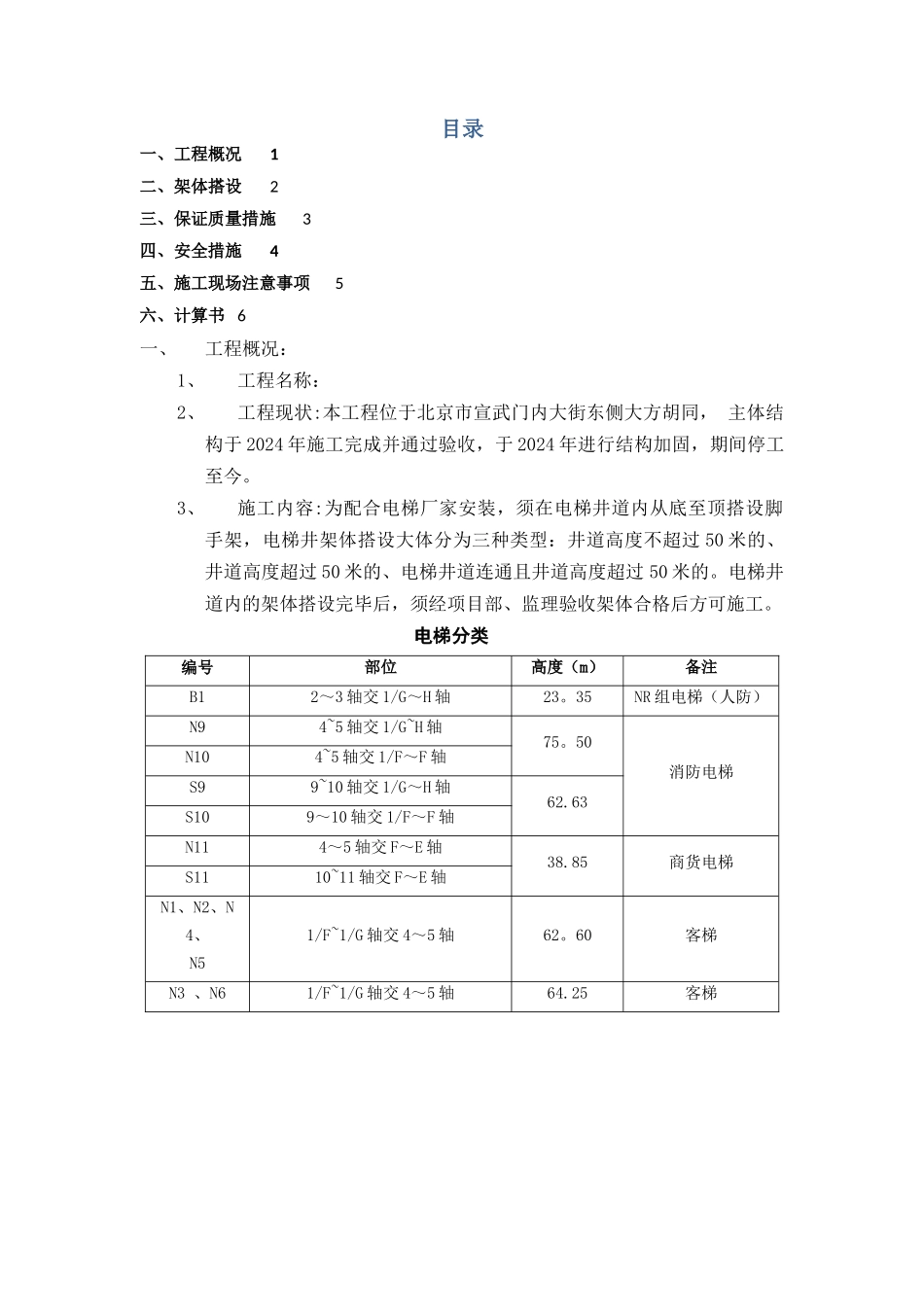

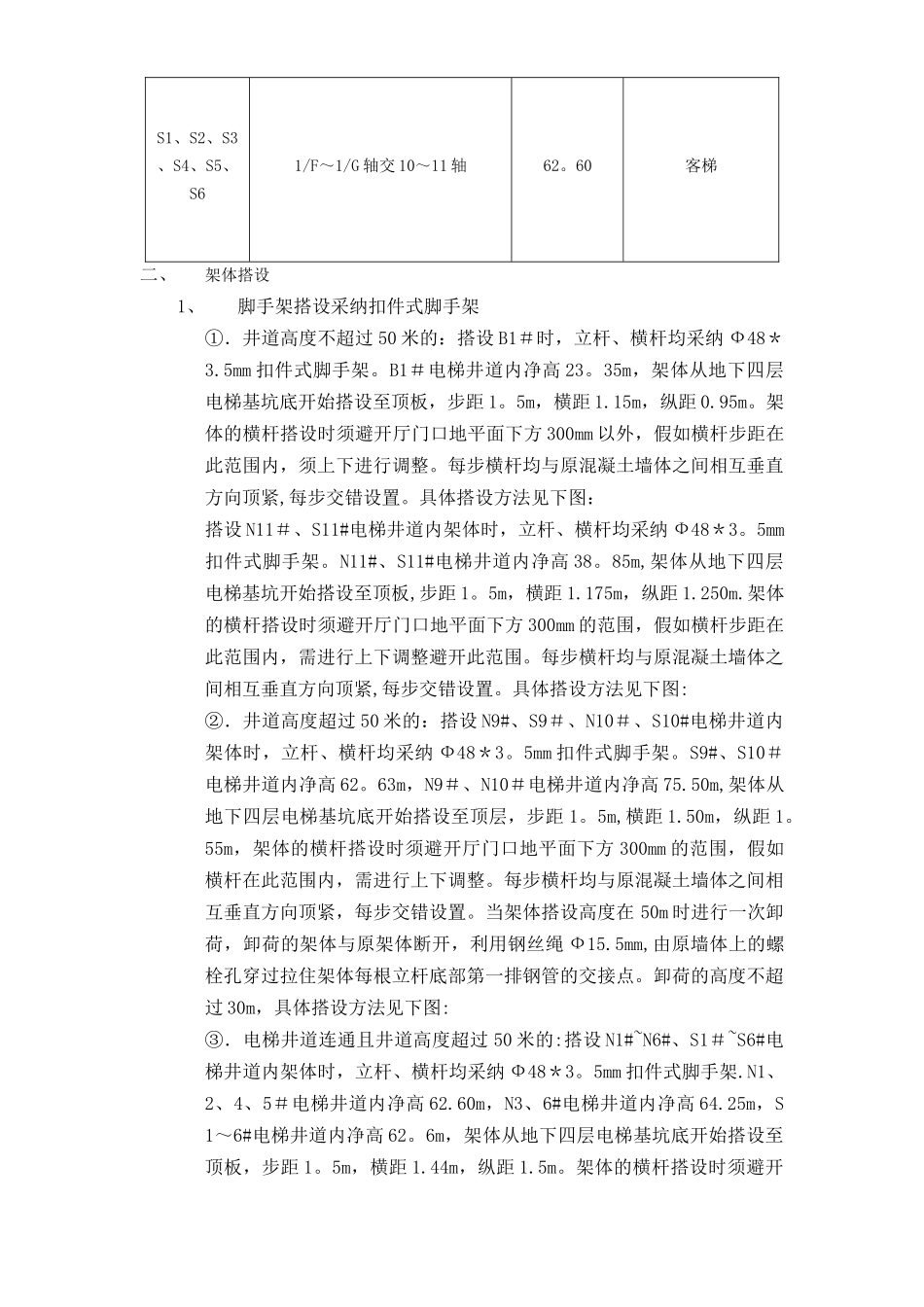

目录一、工程概况1二、架体搭设2三、保证质量措施3四、安全措施4五、施工现场注意事项5六、计算书 6一、工程概况：1、工程名称：2、工程现状:本工程位于北京市宣武门内大街东侧大方胡同， 主体结构于 2024 年施工完成并通过验收，于 2024 年进行结构加固，期间停工至今。3、施工内容:为配合电梯厂家安装，须在电梯井道内从底至顶搭设脚手架，电梯井架体搭设大体分为三种类型：井道高度不超过 50 米的、井道高度超过 50 米的、电梯井道连通且井道高度超过 50 米的。电梯井道内的架体搭设完毕后，须经项目部、监理验收架体合格后方可施工。电梯分类编号部位高度（m）备注B12～3 轴交 1/G～H 轴23。35NR 组电梯（人防）N94~5 轴交 1/G~H 轴75。50消防电梯N104~5 轴交 1/F～F 轴S99~10 轴交 1/G～H 轴62.63S109～10 轴交 1/F～F 轴N114～5 轴交 F～E 轴38.85商货电梯S1110~11 轴交 F～E 轴N1、N2、N4、N51/F~1/G 轴交 4～5 轴62。60客梯N3 、N61/F~1/G 轴交 4～5 轴64.25客梯S1、S2、S3、S4、S5、S61/F～1/G 轴交 10～11 轴62。60客梯二、架体搭设1、脚手架搭设采纳扣件式脚手架①．井道高度不超过 50 米的：搭设 B1＃时，立杆、横杆均采纳 Ф48＊3.5mm 扣件式脚手架。B1＃电梯井道内净高 23。35m，架体从地下四层电梯基坑底开始搭设至顶板，步距 1。5m，横距 1.15m，纵距 0.95m。架体的横杆搭设时须避开厅门口地平面下方 300mm 以外，假如横杆步距在此范围内，须上下进行调整。每步横杆均与原混凝土墙体之间相互垂直方向顶紧,每步交错设置。具体搭设方法见下图：搭设 N11＃、S11#电梯井道内架体时，立杆、横杆均采纳 Ф48＊3。5mm扣件式脚手架。N11#、S11#电梯井道内净高 38。85m,架体从地下四层电梯基坑开始搭设至顶板,步距 1。5m，横距 1.175m，纵距 1.250m.架体的横杆搭设时须避开厅门口地平面下方 300mm 的范围，假如横杆步距在此范围内，需进行上下调整避开此范围。每步横杆均与原混凝土墙体之间相互垂直方向顶紧,每步交错设置。具体搭设方法见下图:②．井道高度超过 50 米的：搭设 N9#、S9＃、N10＃、S10#电梯井道内架体时，立杆、横杆均采纳 Ф48＊3。5mm 扣件式脚手架。S9#、S10＃电梯井道内净高 62。63m，N9＃、N10＃电梯井道内净高 75.50m,架体从地下四层电梯基坑底开始搭设至顶层，步距 1。5m,横距 1.50m，纵距 1。55m，架体的横杆搭设时须避开厅门口地平面下方...
