电梯井道操作架施工方案

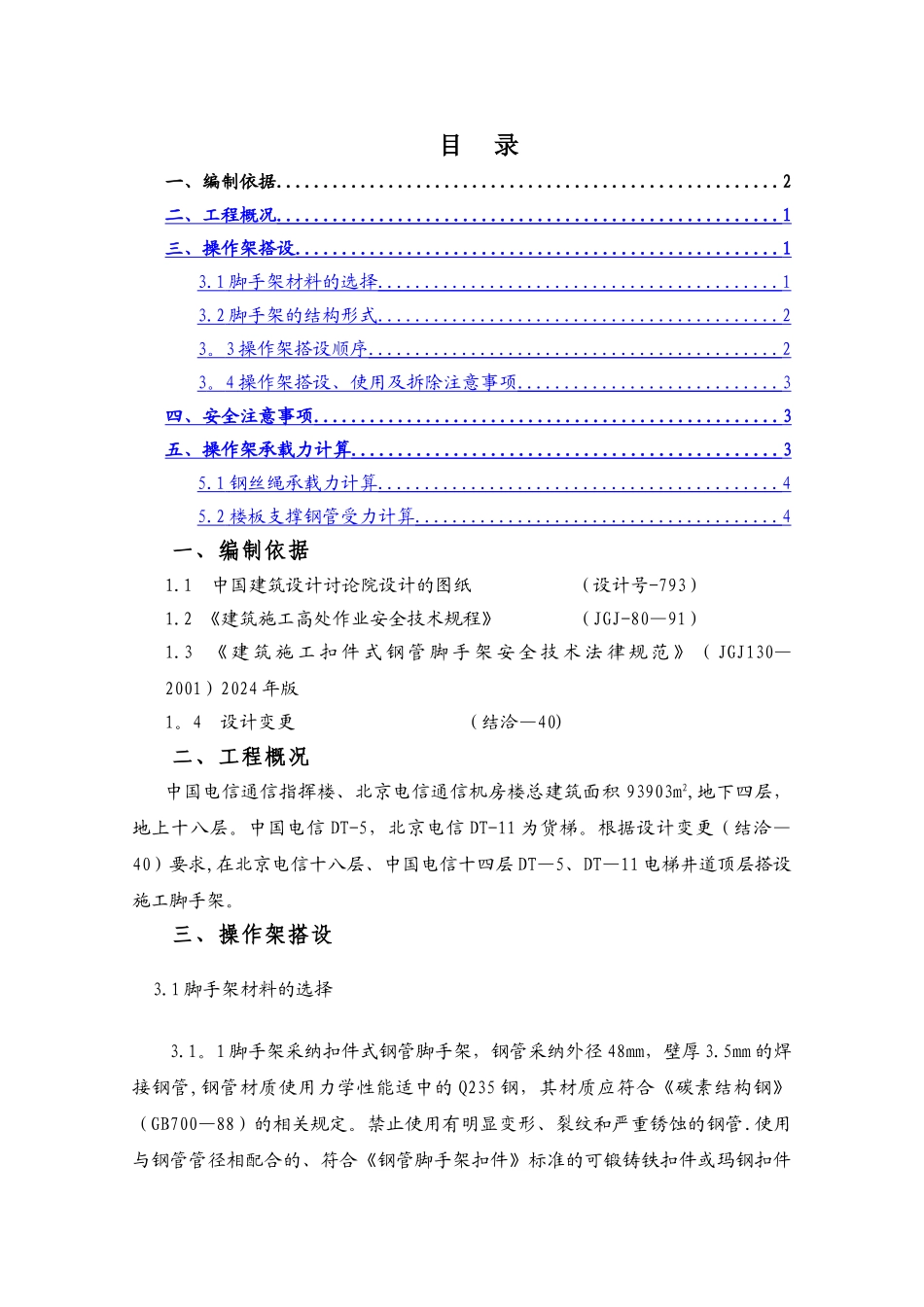

电梯井道操作架施工方案_第1页
1/4
电梯井道操作架施工方案_第2页
2/4
电梯井道操作架施工方案_第3页
3/4
目 录 一、编制依据......................................................2二、工程概况 ...................................................... 1 三、操作架搭设 .................................................... 1 3.1 脚手架材料的选择 ........................................... 1 3.2 脚手架的结构形式 ........................................... 2 3 。 3 操作架搭设顺序 ............................................ 2 3 。 4 操作架搭设、使用及拆除注意事项 ............................ 3 四、安全注意事项 .................................................. 3 五、操作架承载力计算 .............................................. 3 5.1 钢丝绳承载力计算 ........................................... 4 5.2 楼板支撑钢管受力计算 ....................................... 4 一、编制依据1.1 中国建筑设计讨论院设计的图纸 (设计号-793)1.2 《建筑施工高处作业安全技术规程》 (JGJ-80—91)1.3 《 建 筑 施 工 扣 件 式 钢 管 脚 手 架 安 全 技 术 法 律 规 范 》 ( JGJ130—2001)2024 年版1。4 设计变更 (结洽—40)二、工程概况中国电信通信指挥楼、北京电信通信机房楼总建筑面积 93903m2,地下四层,地上十八层。中国电信 DT-5,北京电信 DT-11 为货梯。根据设计变更(结洽—40)要求,在北京电信十八层、中国电信十四层 DT—5、DT—11 电梯井道顶层搭设施工脚手架。三、操作架搭设 3.1 脚手架材料的选择3.1。1 脚手架采纳扣件式钢管脚手架,钢管采纳外径 48mm,壁厚 3.5mm 的焊接钢管,钢管材质使用力学性能适中的 Q235 钢,其材质应符合《碳素结构钢》(GB700—88)的相关规定。禁止使用有明显变形、裂纹和严重锈蚀的钢管.使用与钢管管径相配合的、符合《钢管脚手架扣件》标准的可锻铸铁扣件或玛钢扣件严禁使用不合格的、锈蚀、有裂纹的扣件。3。1。2 脚手架上满铺钢跳板。3。1.3 吊拉使用 Φ8 钢丝绳,钢丝绳不得有断丝、腐蚀和磨损现象。3.1。4 进场材料应有合格证等相关资料,并应在进场验收合格后使用。3.2 脚手架的结构形式3。2。1 脚手架采纳钢丝绳悬挂形式搭设。利用电梯机房楼板预留洞口(洞口尺寸为 240×200mm),在顶板悬挂九根 Φ8 钢丝绳,每三根钢丝绳拉住一根水平钢管,钢管两端...
