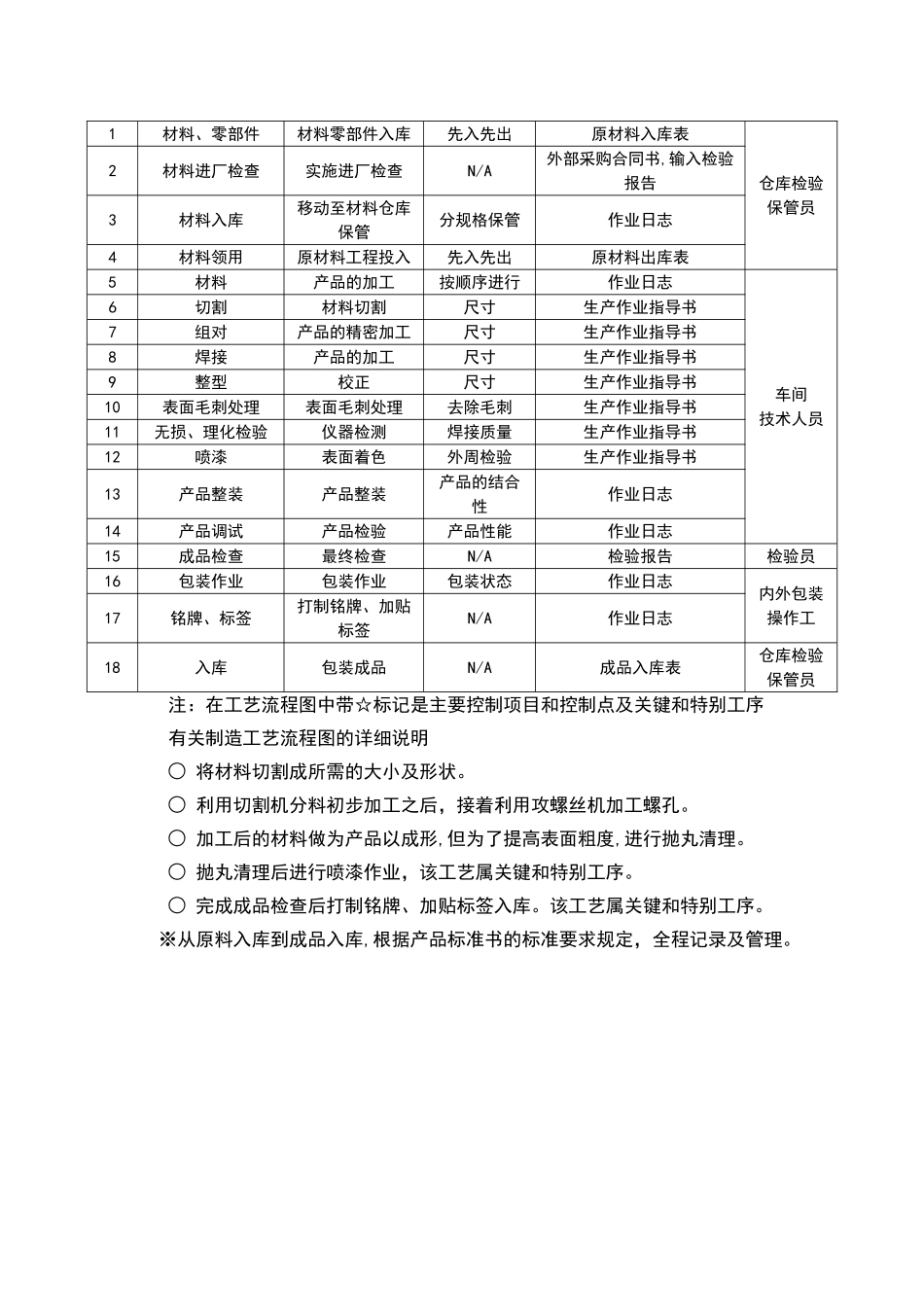

附件 5： 制造工艺流程图 （1） 制造工艺流程表（2）NO工程名称作业内容管理项目记录操作人员材料入库材料、零部件材料进厂检查材料领用材料切割组对焊接☆整型表面毛刺处理零（原）部件检测分组测试组装调试非标件下料整理车床加工检验清理喷漆☆成品检查产品调试产品整装包装作业铭牌、标签☆入库激光打标无损检测、理化检验☆1材料、零部件材料零部件入库先入先出原材料入库表仓库检验保管员2材料进厂检查实施进厂检查N/A外部采购合同书,输入检验报告3材料入库移动至材料仓库保管分规格保管作业日志4材料领用原材料工程投入先入先出原材料出库表5材料产品的加工按顺序进行作业日志车间技术人员6切割材料切割尺寸生产作业指导书7组对产品的精密加工尺寸生产作业指导书8焊接产品的加工尺寸生产作业指导书9整型校正尺寸生产作业指导书10表面毛刺处理表面毛刺处理去除毛刺生产作业指导书11无损、理化检验仪器检测焊接质量 生产作业指导书12喷漆表面着色外周检验生产作业指导书13产品整装产品整装产品的结合性作业日志14产品调试产品检验产品性能作业日志15成品检查最终检查N/A检验报告检验员16包装作业包装作业包装状态作业日志内外包装操作工17铭牌、标签打制铭牌、加贴标签N/A作业日志18入库包装成品N/A成品入库表仓库检验保管员注：在工艺流程图中带☆标记是主要控制项目和控制点及关键和特别工序有关制造工艺流程图的详细说明○ 将材料切割成所需的大小及形状。○ 利用切割机分料初步加工之后，接着利用攻螺丝机加工螺孔。○ 加工后的材料做为产品以成形,但为了提高表面粗度,进行抛丸清理。○ 抛丸清理后进行喷漆作业，该工艺属关键和特别工序。○ 完成成品检查后打制铭牌、加贴标签入库。该工艺属关键和特别工序。※从原料入库到成品入库,根据产品标准书的标准要求规定，全程记录及管理。
