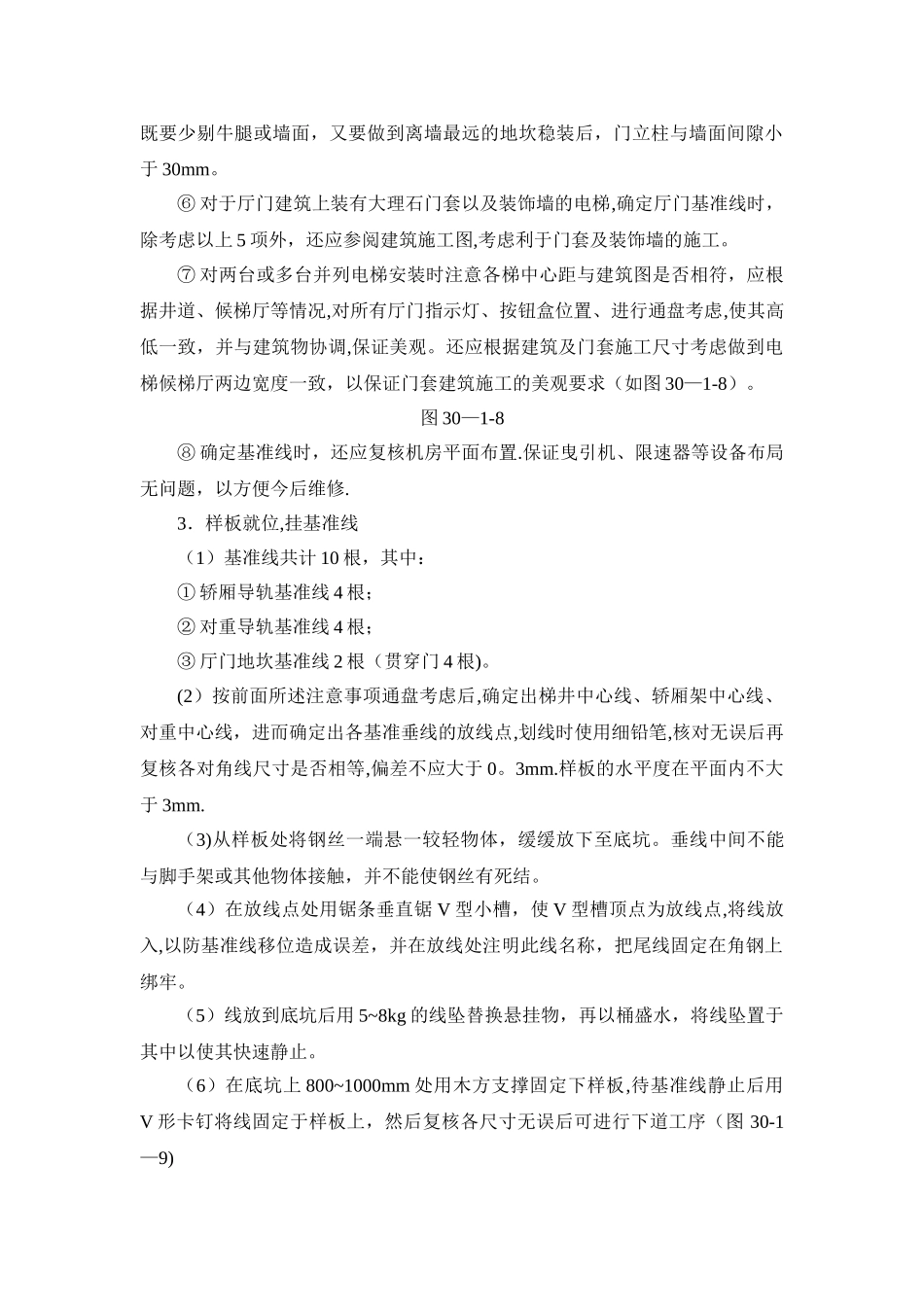

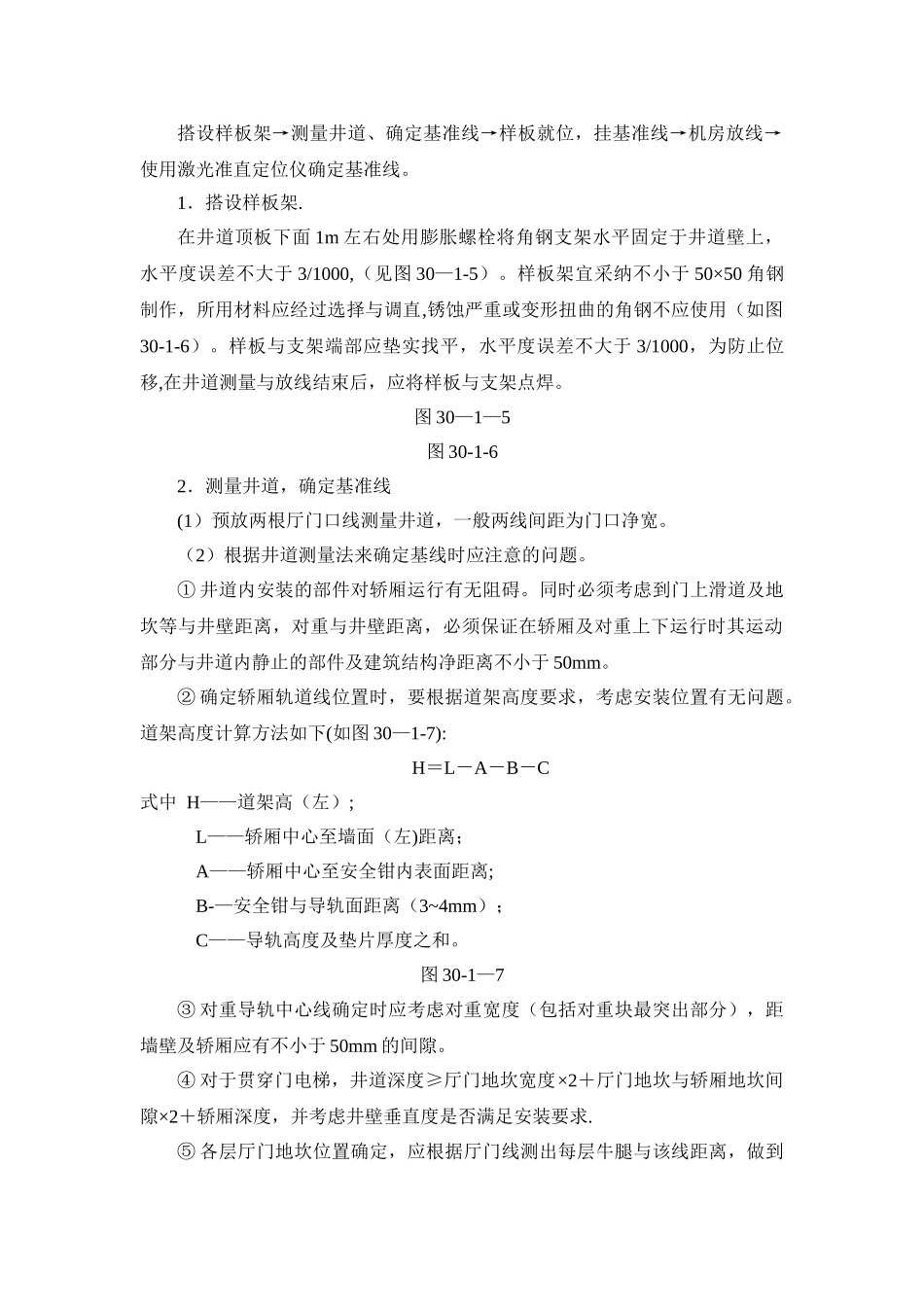

搭设样板架→测量井道、确定基准线→样板就位，挂基准线→机房放线→使用激光准直定位仪确定基准线。1．搭设样板架.在井道顶板下面 1m 左右处用膨胀螺栓将角钢支架水平固定于井道壁上，水平度误差不大于 3/1000,（见图 30—1-5）。样板架宜采纳不小于 50×50 角钢制作，所用材料应经过选择与调直,锈蚀严重或变形扭曲的角钢不应使用（如图30-1-6）。样板与支架端部应垫实找平，水平度误差不大于 3/1000，为防止位移,在井道测量与放线结束后，应将样板与支架点焊。图 30—1—5图 30-1-62．测量井道，确定基准线(1）预放两根厅门口线测量井道，一般两线间距为门口净宽。（2）根据井道测量法来确定基线时应注意的问题。① 井道内安装的部件对轿厢运行有无阻碍。同时必须考虑到门上滑道及地坎等与井壁距离，对重与井壁距离，必须保证在轿厢及对重上下运行时其运动部分与井道内静止的部件及建筑结构净距离不小于 50mm。② 确定轿厢轨道线位置时，要根据道架高度要求，考虑安装位置有无问题。道架高度计算方法如下(如图 30—1-7):H＝L－A－B－C式中 H——道架高（左）;L——轿厢中心至墙面（左)距离；A——轿厢中心至安全钳内表面距离;B-—安全钳与导轨面距离（3~4mm）；C——导轨高度及垫片厚度之和。图 30-1—7③ 对重导轨中心线确定时应考虑对重宽度（包括对重块最突出部分），距墙壁及轿厢应有不小于 50mm 的间隙。④ 对于贯穿门电梯，井道深度≥厅门地坎宽度×2＋厅门地坎与轿厢地坎间隙×2＋轿厢深度，并考虑井壁垂直度是否满足安装要求.⑤ 各层厅门地坎位置确定，应根据厅门线测出每层牛腿与该线距离，做到既要少剔牛腿或墙面，又要做到离墙最远的地坎稳装后，门立柱与墙面间隙小于 30mm。⑥ 对于厅门建筑上装有大理石门套以及装饰墙的电梯,确定厅门基准线时，除考虑以上 5 项外，还应参阅建筑施工图,考虑利于门套及装饰墙的施工。⑦ 对两台或多台并列电梯安装时注意各梯中心距与建筑图是否相符，应根据井道、候梯厅等情况,对所有厅门指示灯、按钮盒位置、进行通盘考虑,使其高低一致，并与建筑物协调,保证美观。还应根据建筑及门套施工尺寸考虑做到电梯候梯厅两边宽度一致，以保证门套建筑施工的美观要求（如图 30—1-8）。图 30—1-8⑧ 确定基准线时，还应复核机房平面布置.保证曳引机、限速器等设备布局无问题，以方便今后维修.3．样板就位,挂基准线（1）基准线共计 10 根，其中：① 轿厢导轨基准线 4 根；② ...
