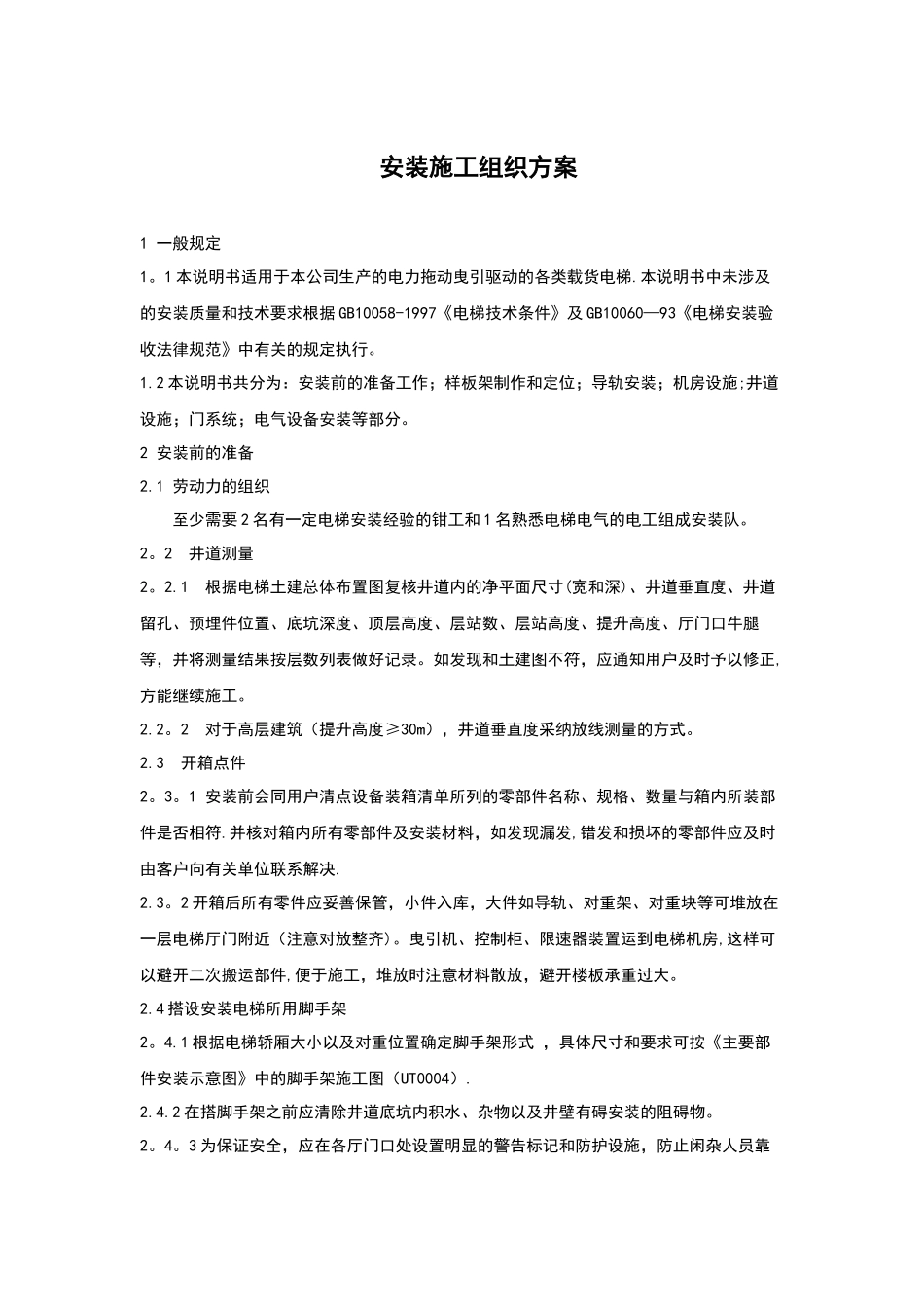

安装施工组织方案1 一般规定1。1 本说明书适用于本公司生产的电力拖动曳引驱动的各类载货电梯.本说明书中未涉及的安装质量和技术要求根据 GB10058-1997《电梯技术条件》及 GB10060—93《电梯安装验收法律规范》中有关的规定执行。 1.2 本说明书共分为：安装前的准备工作；样板架制作和定位；导轨安装；机房设施;井道设施；门系统；电气设备安装等部分。2 安装前的准备2.1 劳动力的组织 至少需要 2 名有一定电梯安装经验的钳工和 1 名熟悉电梯电气的电工组成安装队。2。2 井道测量2。2.1 根据电梯土建总体布置图复核井道内的净平面尺寸(宽和深)、井道垂直度、井道留孔、预埋件位置、底坑深度、顶层高度、层站数、层站高度、提升高度、厅门口牛腿等，并将测量结果按层数列表做好记录。如发现和土建图不符，应通知用户及时予以修正,方能继续施工。 2.2。2 对于高层建筑（提升高度≥30m），井道垂直度采纳放线测量的方式。 2.3 开箱点件2。3。1 安装前会同用户清点设备装箱清单所列的零部件名称、规格、数量与箱内所装部件是否相符.并核对箱内所有零部件及安装材料，如发现漏发,错发和损坏的零部件应及时由客户向有关单位联系解决.2.3。2 开箱后所有零件应妥善保管，小件入库，大件如导轨、对重架、对重块等可堆放在一层电梯厅门附近（注意对放整齐)。曳引机、控制柜、限速器装置运到电梯机房,这样可以避开二次搬运部件,便于施工，堆放时注意材料散放，避开楼板承重过大。2.4 搭设安装电梯所用脚手架2。4.1 根据电梯轿厢大小以及对重位置确定脚手架形式 ，具体尺寸和要求可按《主要部件安装示意图》中的脚手架施工图（UT0004）.2.4.2 在搭脚手架之前应清除井道底坑内积水、杂物以及井壁有碍安装的阻碍物。2。4。3 为保证安全，应在各厅门口处设置明显的警告标记和防护设施，防止闲杂人员靠近安装现场，发生损害事故。2.4。4 脚手架应安全稳固，其承重能力不得小于 2500 牛顿/平方米.2。4。5 脚手架架设完毕后，需经安装人员全面认真的检查以后方可使用。2.4。6 需在井道内焊接时，应有临时灭火措施(如干粉灭火器）。2。5 安全施工安装小组负责人应向安装人员进行安全教育，告知注意事项，安全操作规程,工作时互相监督，必须落实安全措施：戴安全帽，系安全带，在井道内施工避开上下同时作业，严禁带电作业，严禁穿硬底鞋等.2、样板架设与放线1 制作样板架1.1 根据电梯土建总体布置图制作样板架。样板架示意图见(图 ...
