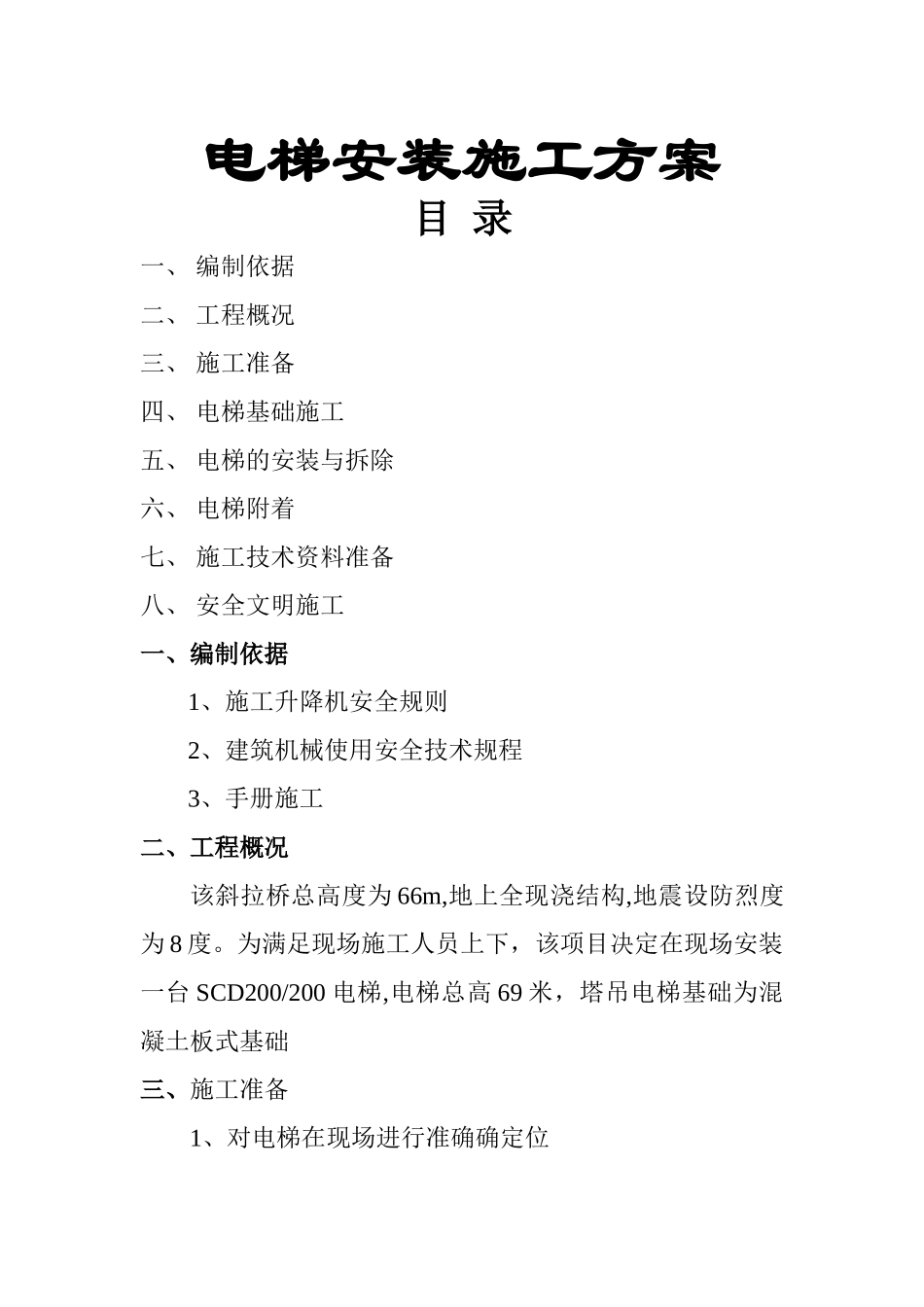

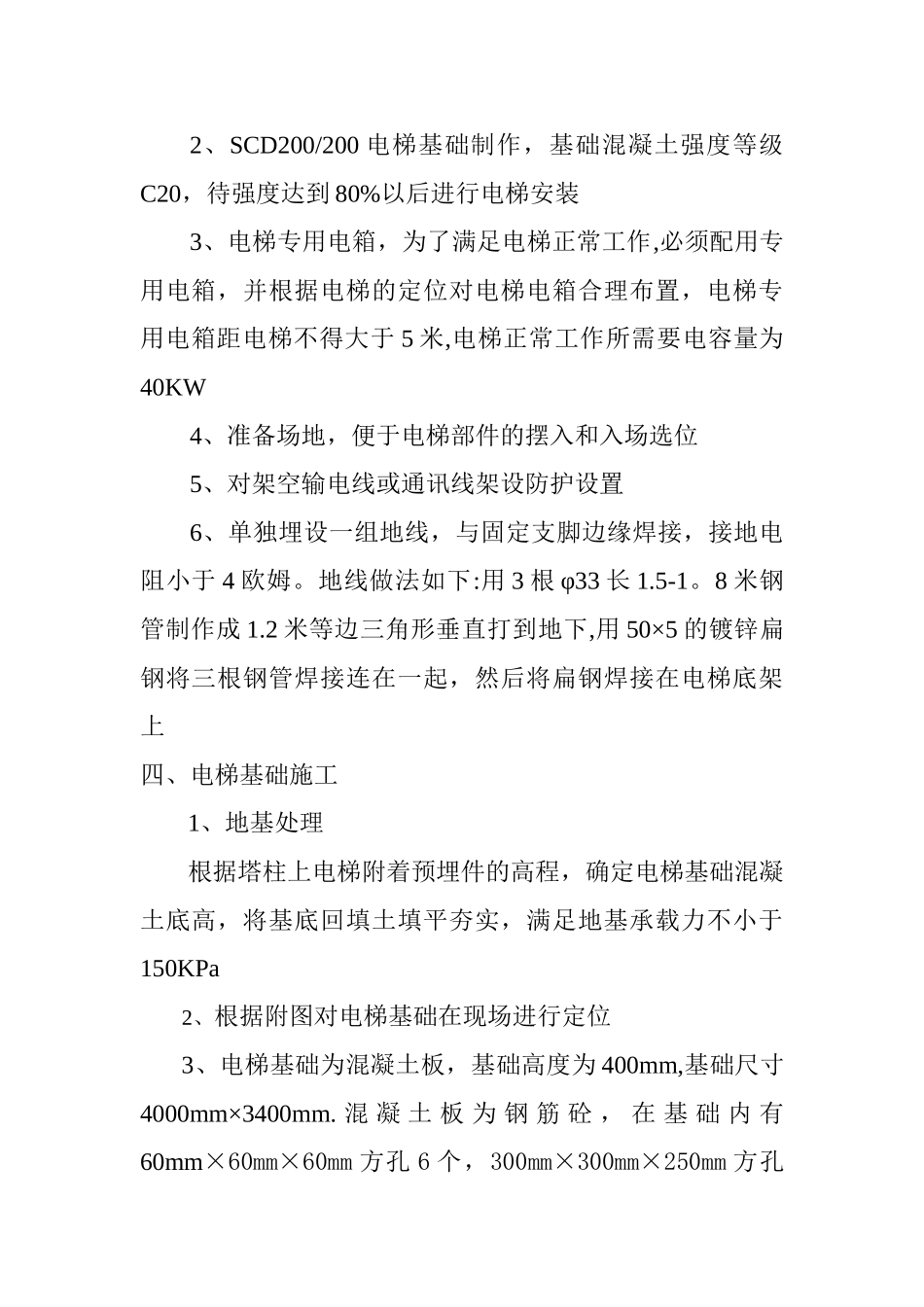

电梯安装施工方案目 录一、 编制依据二、 工程概况三、 施工准备四、 电梯基础施工五、 电梯的安装与拆除六、 电梯附着七、 施工技术资料准备八、 安全文明施工一、编制依据1、施工升降机安全规则2、建筑机械使用安全技术规程3、手册施工二、工程概况该斜拉桥总高度为 66m,地上全现浇结构,地震设防烈度为 8 度。为满足现场施工人员上下，该项目决定在现场安装一台 SCD200/200 电梯,电梯总高 69 米，塔吊电梯基础为混凝土板式基础三、施工准备1、对电梯在现场进行准确确定位2、SCD200/200 电梯基础制作，基础混凝土强度等级C20，待强度达到 80%以后进行电梯安装3、电梯专用电箱，为了满足电梯正常工作,必须配用专用电箱，并根据电梯的定位对电梯电箱合理布置，电梯专用电箱距电梯不得大于 5 米,电梯正常工作所需要电容量为40KW4、准备场地，便于电梯部件的摆入和入场选位5、对架空输电线或通讯线架设防护设置6、单独埋设一组地线，与固定支脚边缘焊接，接地电阻小于 4 欧姆。地线做法如下:用 3 根 φ33 长 1.5-1。8 米钢管制作成 1.2 米等边三角形垂直打到地下,用 50×5 的镀锌扁钢将三根钢管焊接连在一起，然后将扁钢焊接在电梯底架上四、电梯基础施工1、地基处理根据塔柱上电梯附着预埋件的高程，确定电梯基础混凝土底高，将基底回填土填平夯实，满足地基承载力不小于150KPa2、根据附图对电梯基础在现场进行定位3、电梯基础为混凝土板，基础高度为 400mm,基础尺寸4000mm×3400mm. 混 凝 土 板 为 钢 筋 砼 ， 在 基 础 内 有60mm×60mm×60mm 方孔 6 个，300mm×300mm×250mm 方孔6 个，预留孔进行二次混凝土浇筑。在混凝土强度达到 70%以上时，经验收合格后方能安装电梯。 4、绑扎电梯基础钢筋，此工序做好过程控制，施工记录,质量验收5、基础混凝土模板安装应牢固，接缝平整、紧密，浇注 C20 的砼应振捣密实6、对电梯基础进行冬季养护,留置试块并做好砼强度报告五、外用施工电梯的安装和拆除电梯的基本性能SCD200/200 电梯额定载重量 2000Kg，额定乘员 24 人，最大提升高度 200 米，额定起升速度 36m/min,电动机连续负载功率为 2×7.5kw（一)安装步骤及要求1、左侧面对外笼门的外笼底盘是两节标准节连在一起的，且左吊笼也装在两节标准节上，吊笼底架与外笼底盘用螺栓连接成为一体(安装就位后立即拆下),以方便运输和安装，具体安装方法如下:用塔吊将左外笼、吊笼及所带两节标...
