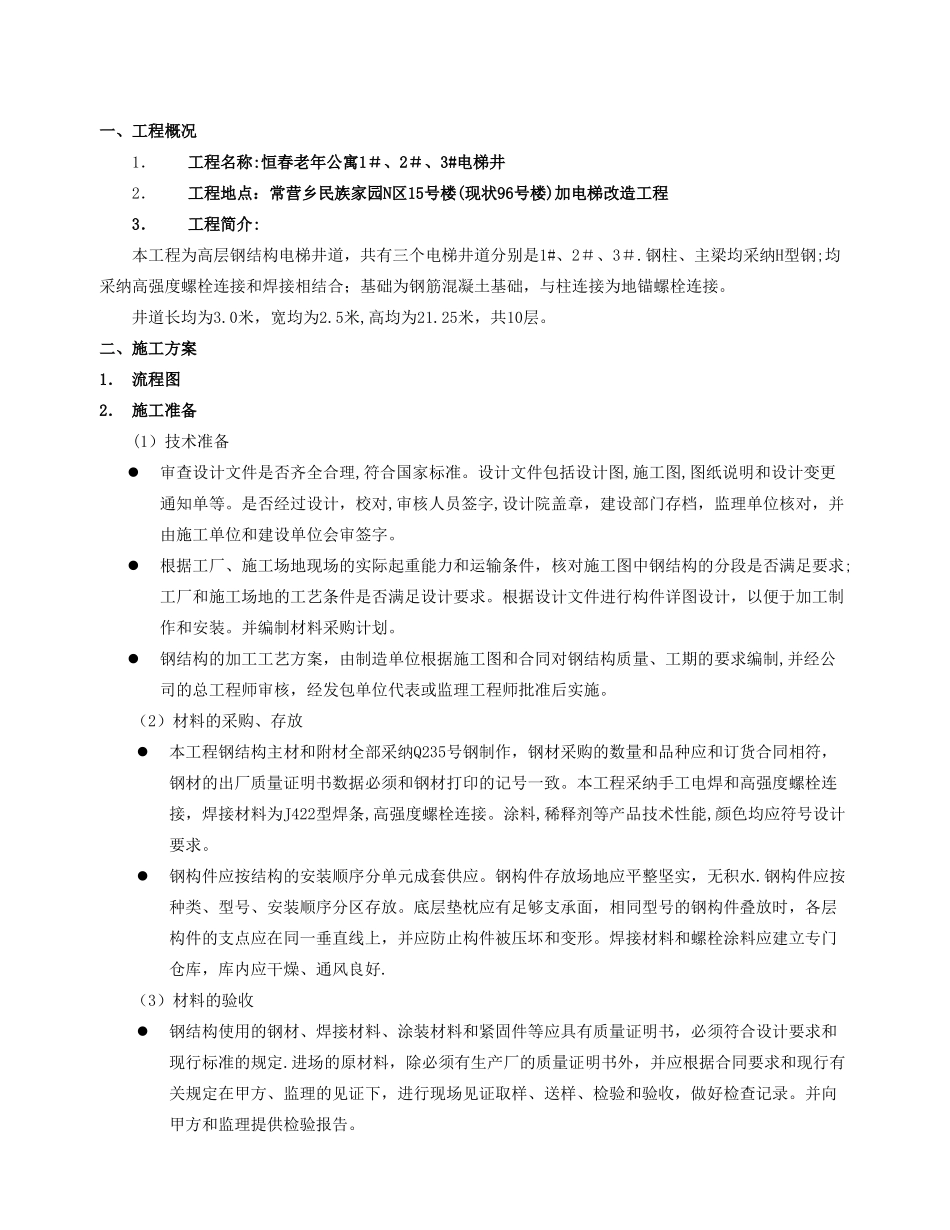

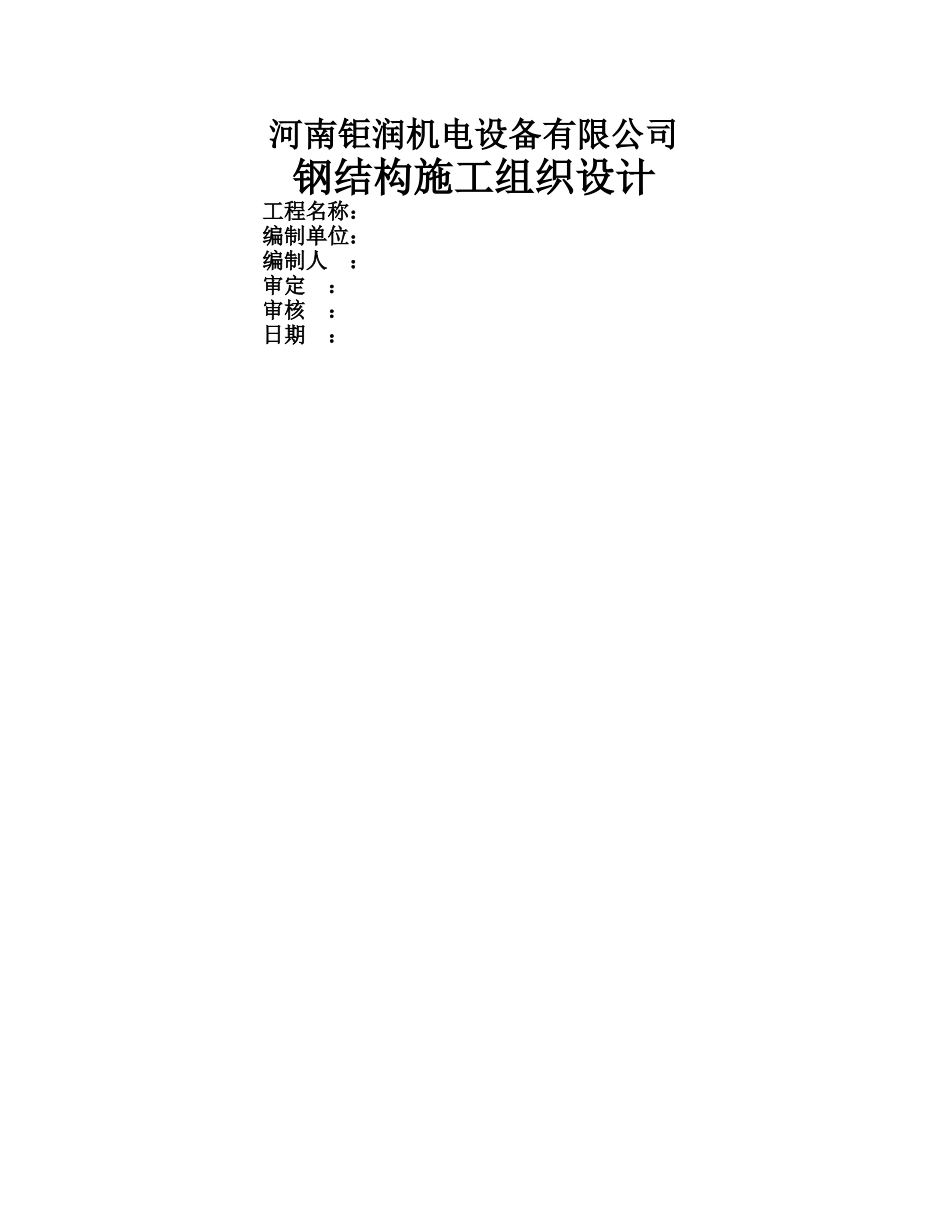

河南钜润机电设备有限公司钢结构施工组织设计工程名称： 编制单位：编制人 ：审定 ：审核 ：日期 ： 一、工程概况1．工程名称:恒春老年公寓1＃、2＃、3#电梯井 2．工程地点：常营乡民族家园N区15号楼(现状96号楼)加电梯改造工程3．工程简介:本工程为高层钢结构电梯井道，共有三个电梯井道分别是1#、2＃、3＃
钢柱、主梁均采纳H型钢;均采纳高强度螺栓连接和焊接相结合；基础为钢筋混凝土基础，与柱连接为地锚螺栓连接
井道长均为3
0米，宽均为2
5米,高均为21
25米，共10层
二、施工方案1． 流程图2． 施工准备(1）技术准备审查设计文件是否齐全合理,符合国家标准
设计文件包括设计图,施工图,图纸说明和设计变更通知单等
是否经过设计，校对,审核人员签字,设计院盖章，建设部门存档，监理单位核对，并由施工单位和建设单位会审签字
根据工厂、施工场地现场的实际起重能力和运输条件，核对施工图中钢结构的分段是否满足要求;工厂和施工场地的工艺条件是否满足设计要求
根据设计文件进行构件详图设计，以便于加工制作和安装
并编制材料采购计划
钢结构的加工工艺方案，由制造单位根据施工图和合同对钢结构质量、工期的要求编制,并经公司的总工程师审核，经发包单位代表或监理工程师批准后实施
（2）材料的采购、存放本工程钢结构主材和附材全部采纳Q235号钢制作，钢材采购的数量和品种应和订货合同相符，钢材的出厂质量证明书数据必须和钢材打印的记号一致
本工程采纳手工电焊和高强度螺栓连接，焊接材料为J422型焊条,高强度螺栓连接
涂料,稀释剂等产品技术性能,颜色均应符号设计要求
钢构件应按结构的安装顺序分单元成套供应
钢构件存放场地应平整坚实，无积水
钢构件应按种类、型号、安装顺序分区存放
底层垫枕应有足够支承面，相同型号的钢构件叠放时，各层构件的支点应在同一垂直线上，并应防止构件被压坏和变形
