电气作业指导书

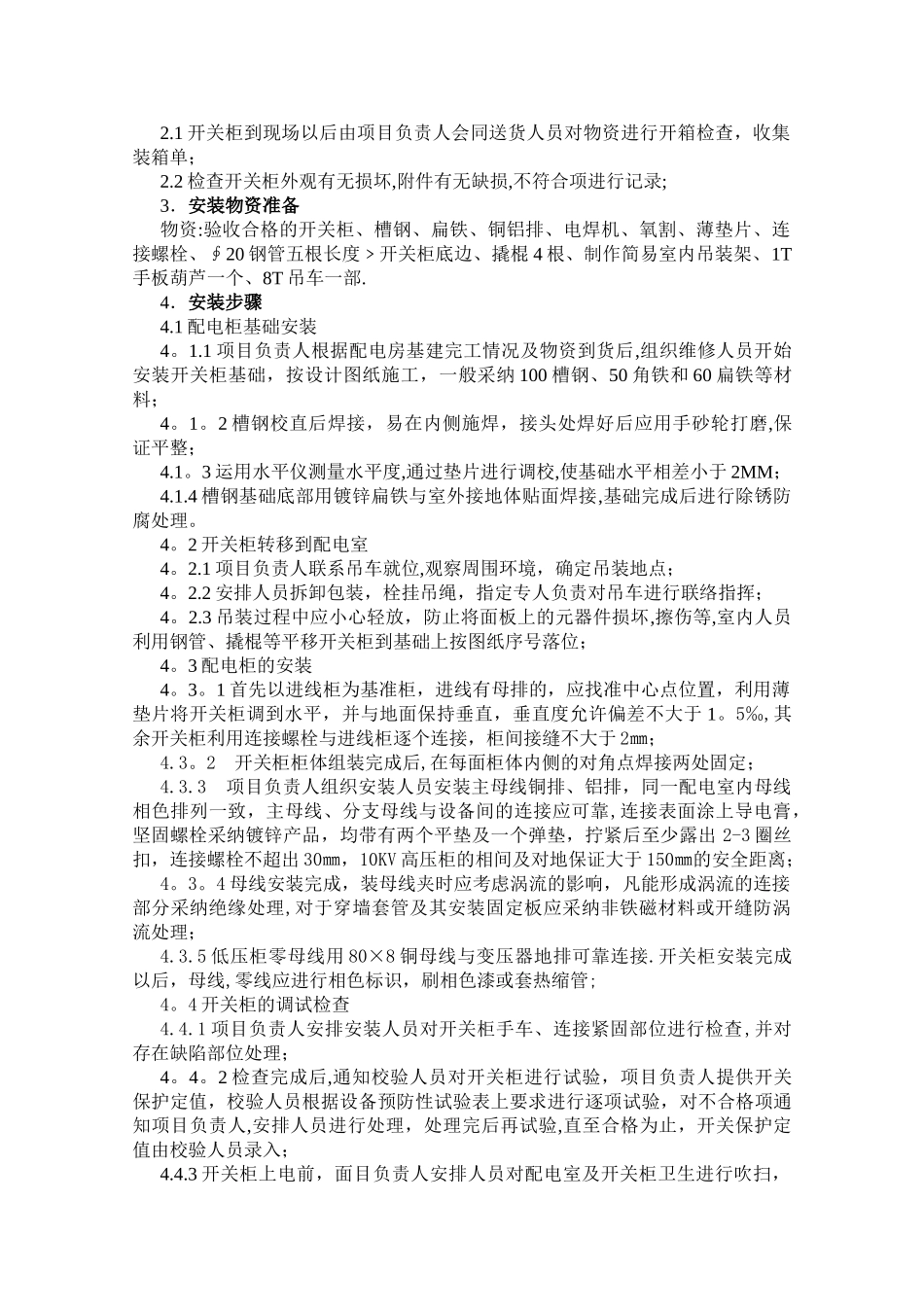

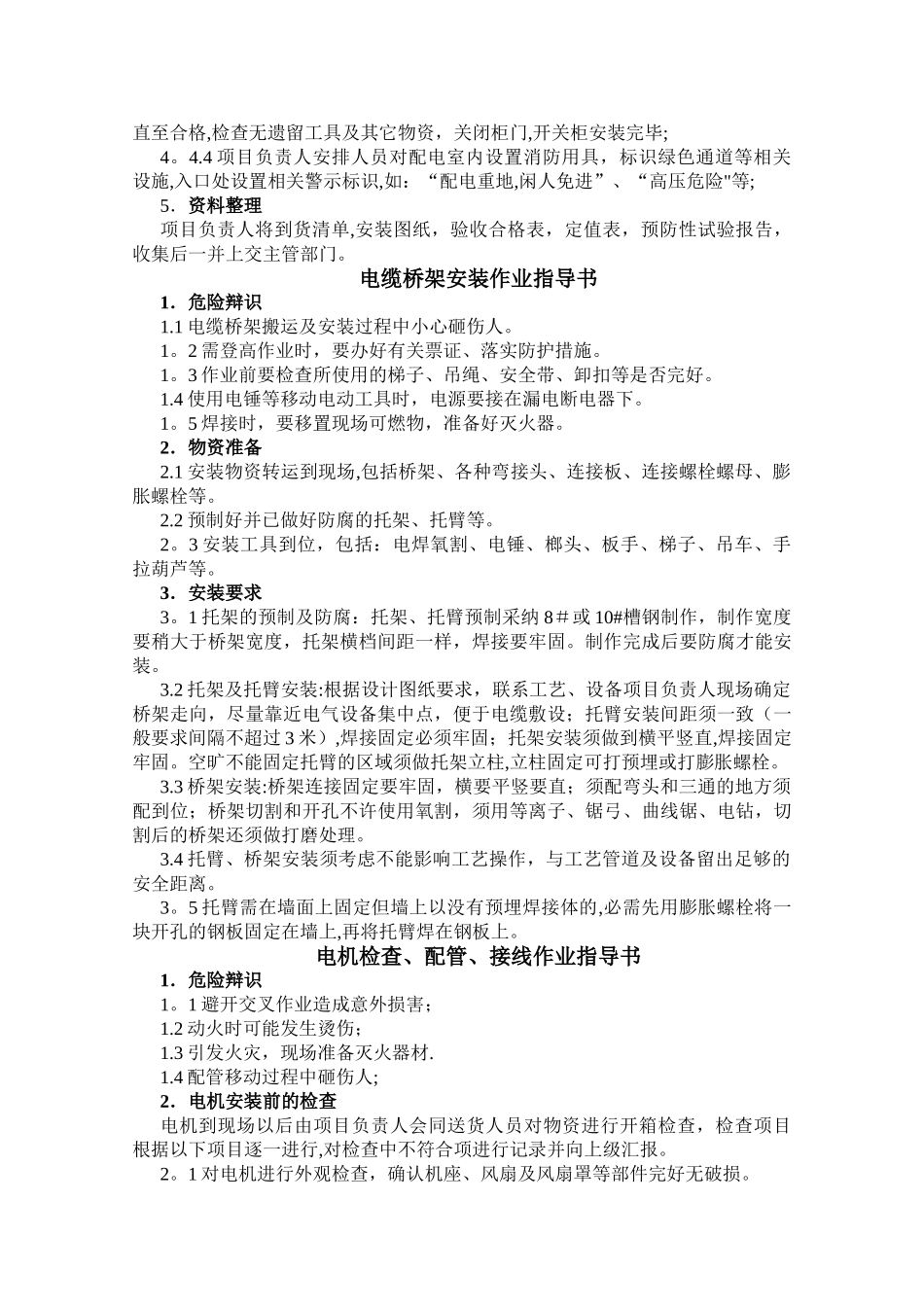

目 录第一篇 电气安装类 2高、低压开关柜安装作业指导书 2电缆桥架安装作业指导书 4电机检查、配管、接线作业指导书 5 变压器安装作业指导书 8电缆敷设作业指导书 12第二篇 高压电气检修类 14ＫＹＮ高压柜 PT 柜处理 PT 保险熔断的故障检修作业指导书 14JYN—12高 压 开 关 柜 更 换 一 次 插 件 检 修 作 业 指 导 书 16高压柜（电机柜)运行中二次测量回路更换电度表检修作业指导书 18ZN63 （ VSI) － 12 真 空 断 路 器 更 换 VSI 分 合 闸 磁 铁 检 修 作 业 指 导 书 19高压电动机运行中更换现场分闸开关检修作业指导书 21直流回路处理直流接地故障检修作业指导书 22高压电量计量装置带电校验作业指导书 24第三篇 低压电气检修类 25PGL 或 GGD 多回路配电柜内其他回路不停电状态下更换接触器检修作业指导书 DW15—630万 能 断 路 器 更 换 操 作 机 构 检 修 作 业 指 导 书 27PGL、GGD 低压电容柜更换空气开关、接触器检修作业指导书 28磷铵一拖四液阻启动柜不停车更换 KM4 接触器检修作业指导书 29磷酸槽耙检修作业指导书 30磷酸磨机稀油站检修作业指导书 32复合肥空压机控制柜检修作业指导书 34制酸污水处理压滤机检修作业指导书 36第四篇 电动机检修类 37380KW 绕线式异步电动机更换滑环检修作业指导书 37矿酸干吸 37KW 异步电动机更换轴承作业指导书 39900KW 球磨异步电机更换轴瓦作业指导书 40发电机运行中更换碳刷作业指导书 42第五篇 天车、行车类 43天车滑触线更换作业指导书 43磷酸磨机处单梁行车滑线钢丝绳更换作业指导书 44 第一篇 电气安装类高、低压开关柜安装作业指导书1.危险辩识1。1 搬运及安装过程中小心砸伤、压伤人；1.2 安装小组负责人根据开关柜重量，现场施工环境，制定简易吊装方案，吊装时避开交叉作业;1。3 设备安装时必须选择合适的吊装点，掌握平衡,小心轻放,作业人员服从统一指挥，避开造成设备的损坏.2．物资到货检查2.1 开关柜到现场以后由项目负责人会同送货人员对物资进行开箱检查，收集装箱单；2.2 检查开关柜外观有无损坏,附件有无缺损,不符合项进行记录;3．安装物资准备物资:验收合格的开关柜、槽钢、扁铁、铜铝排、电焊机、氧割、薄垫片、连接螺栓、∮20 钢管五根长度﹥开关柜底边、撬棍 4 根、制作简易室内吊装架、1T手板葫芦一个、8T 吊车一部.4．安装步骤4.1 配电柜基础...
