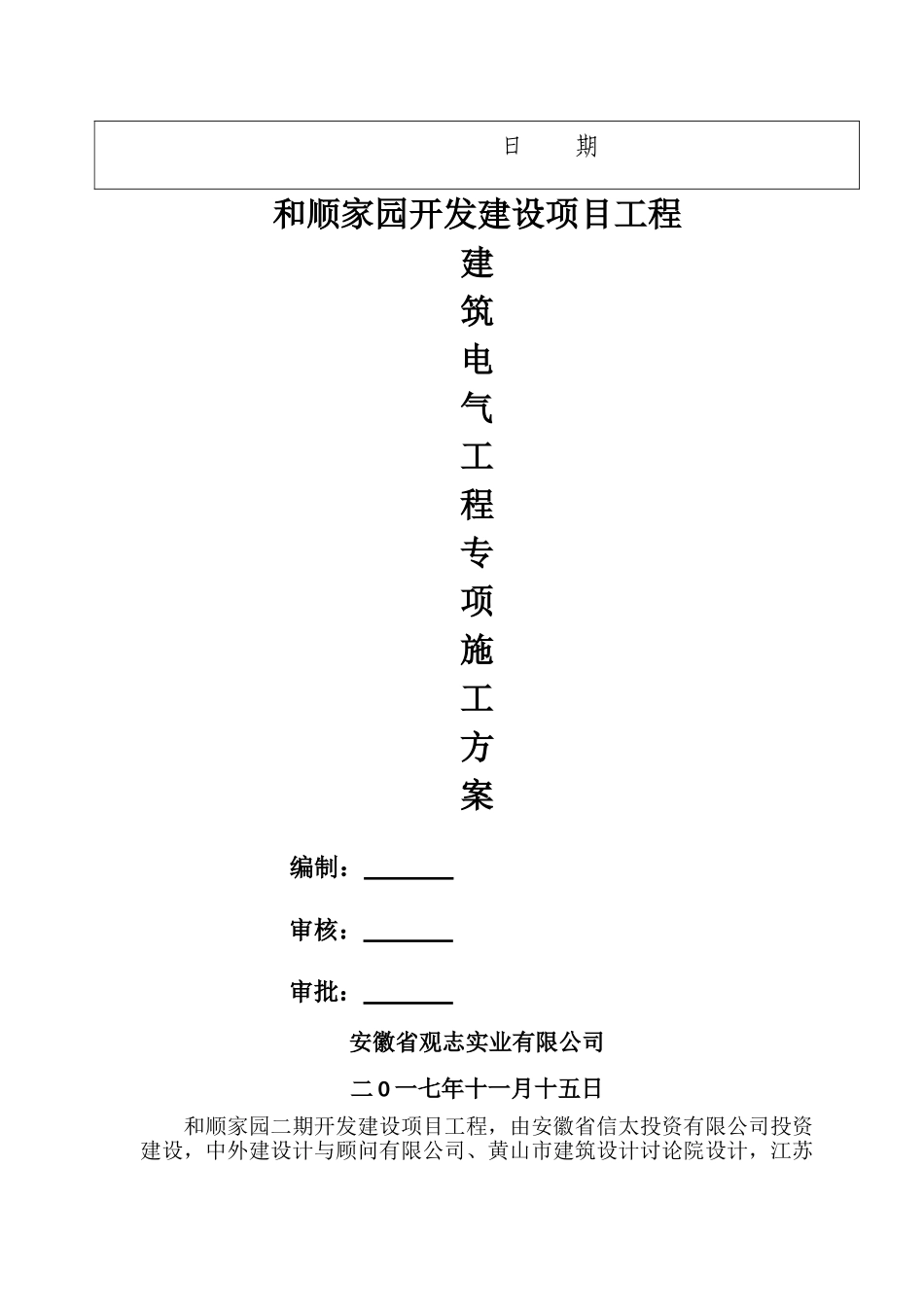

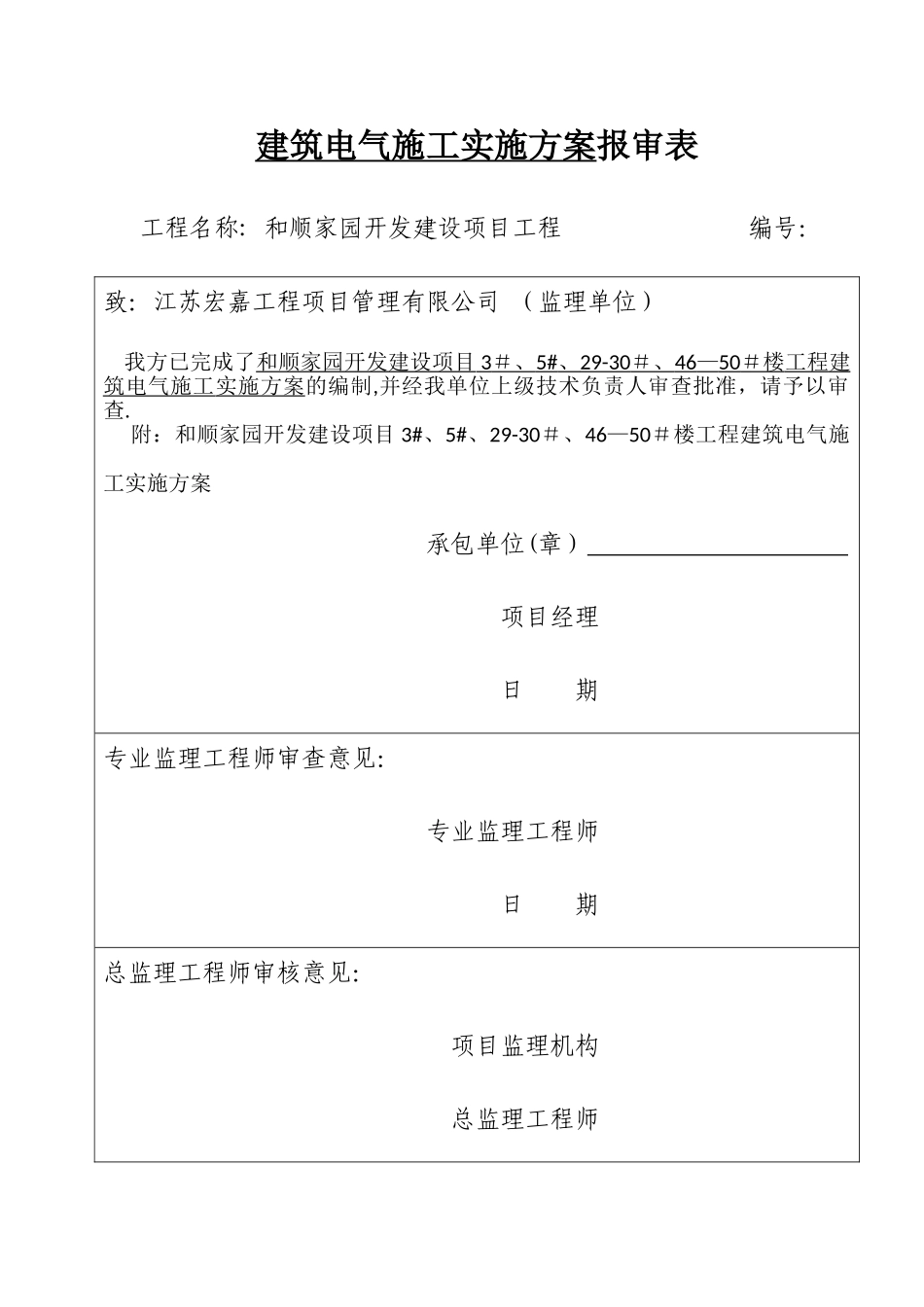

建筑电气施工实施方案报审表工程名称: 和顺家园开发建设项目工程 编号：致：江苏宏嘉工程项目管理有限公司 （监理单位） 我方已完成了和顺家园开发建设项目 3 ＃、 5# 、 29-30 ＃、 46 — 50 ＃楼 工程 建 筑电气施工 实施方案 的编制,并经我单位上级技术负责人审查批准，请予以审查. 附：和顺家园开发建设项目 3#、5#、29-30＃、46—50＃楼工程建筑电气施工实施方案 承包单位(章） 项目经理 日 期 专业监理工程师审查意见：专业监理工程师 日 期 总监理工程师审核意见：项目监理机构 总监理工程师 日 期 和顺家园开发建设项目工程建筑电气工程专项施工方案 编制： 审核： 审批： 安徽省观志实业有限公司二 0 一七年十一月十五日和顺家园二期开发建设项目工程，由安徽省信太投资有限公司投资建设，中外建设计与顾问有限公司、黄山市建筑设计讨论院设计，江苏宏嘉项目工程管理有限公司监理，安徽省观志实业有限公司承建。 第一章 工程概况 和顺家园开发建设项目 3＃、5＃、29—30#、46—50#楼工程 位于 旌 德 县 城 东 新 区 ， 建 筑 层 数 为 五 、 六 、 十 层 ， 总 建 筑 面 积 为43339。29 平方米。结构类型：框剪、框架结构。一、配电系统 1.本工程施工范围:照明系统；动力系统；综合布线系统；电视系统；防雷接地系统、火灾报警与消防联动系统.2、供电电源及负荷等级：本工程为地下室应急照明、消防设备、排污泵、机械停车位为一级，其余三级供电负荷 .配电系统采纳(380/220V）三相四线制，电源由小区配电站采纳 YJV22-0.6/1KV 型电缆套管直埋引至各楼总电表箱。本工程总电表箱设置架空层楼梯间,各户住宅内设分户配电箱。3、配电方式：由电源进线出柜引至单元电表箱干线均采纳 YJV22-0.6/1KV 型铜芯沟通电缆穿管埋地暗敷,埋深不小于 0。8m；单元电表箱引至各住户分配电箱采纳 YJV22—0.6/1KV 型铜芯沟通电缆穿管沿墙暗敷。照明分支线采纳 BV-450/750—2。5mm2 线穿 PVC 冷弯阻燃电工管在现浇板或墙内暗敷，BV—2.5mm2导线穿管管径为：2 根穿 PVC16；3 根穿PVC20；4~6 根穿 PVC25；7～8 根穿 PVC32。4、电气设备安装高度及方式：电表箱底边距地 1.2m 挂墙明装;户配电箱底边距地 1。8m 暗装，阁楼层箱底距地 1.8m 暗装；开关底边距地 1。4m 暗装；客厅空调插座底边距地 0。3m 暗装；壁挂空调插座底边距地 1.8m 暗装；卫生间热水器...
