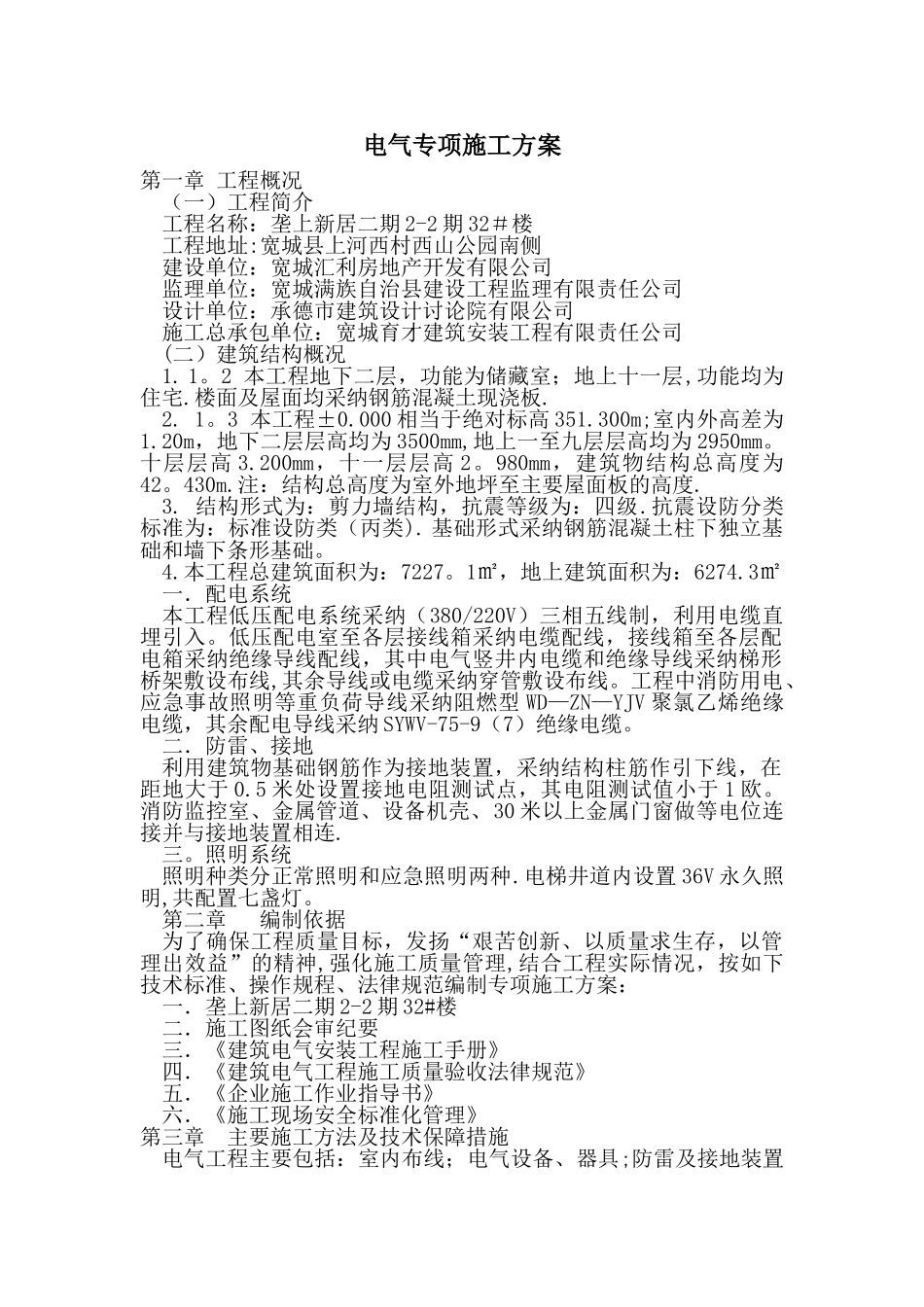

电气工程专项施工方案32233_第1页
1/4

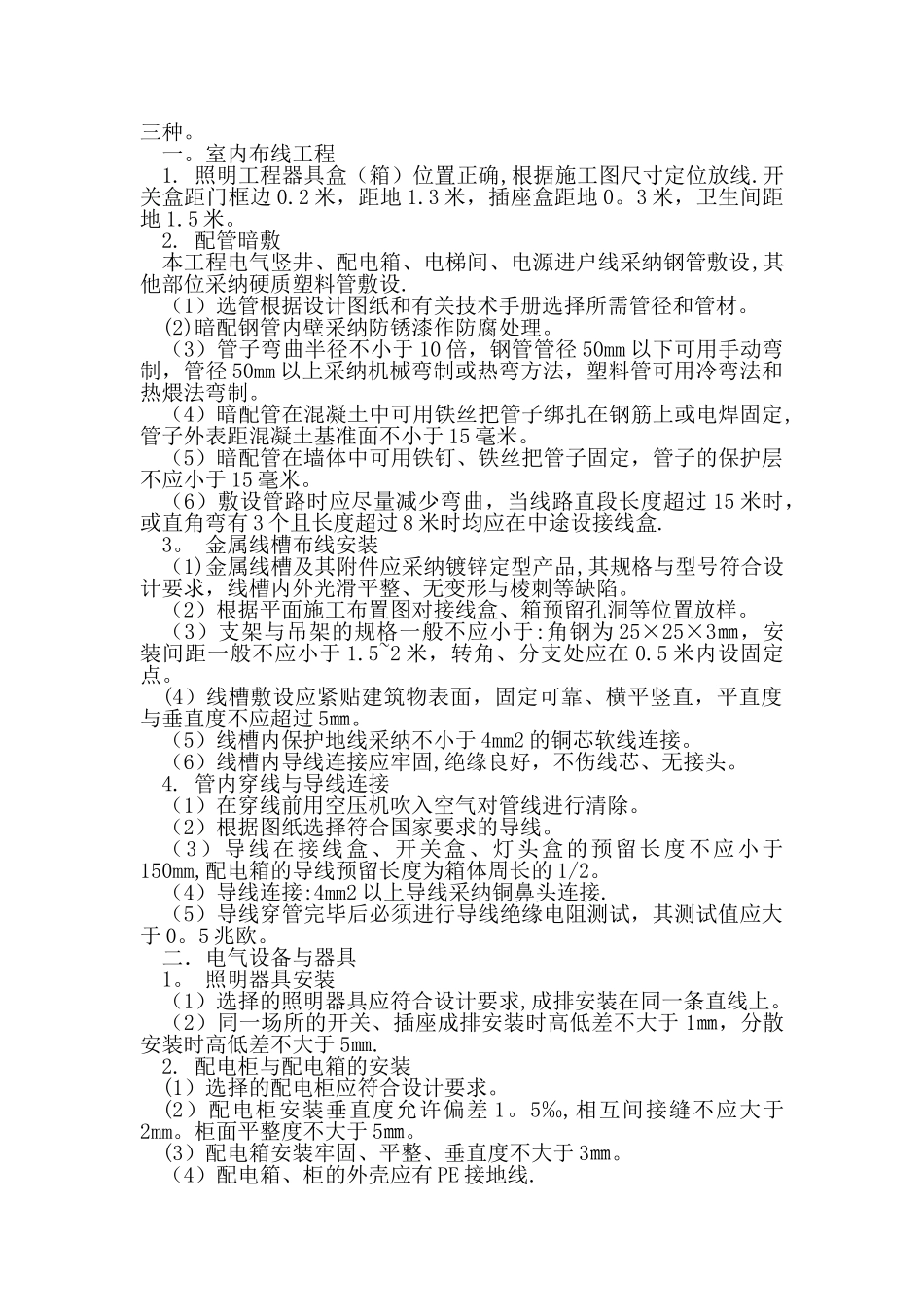

电气工程专项施工方案32233_第2页
2/4

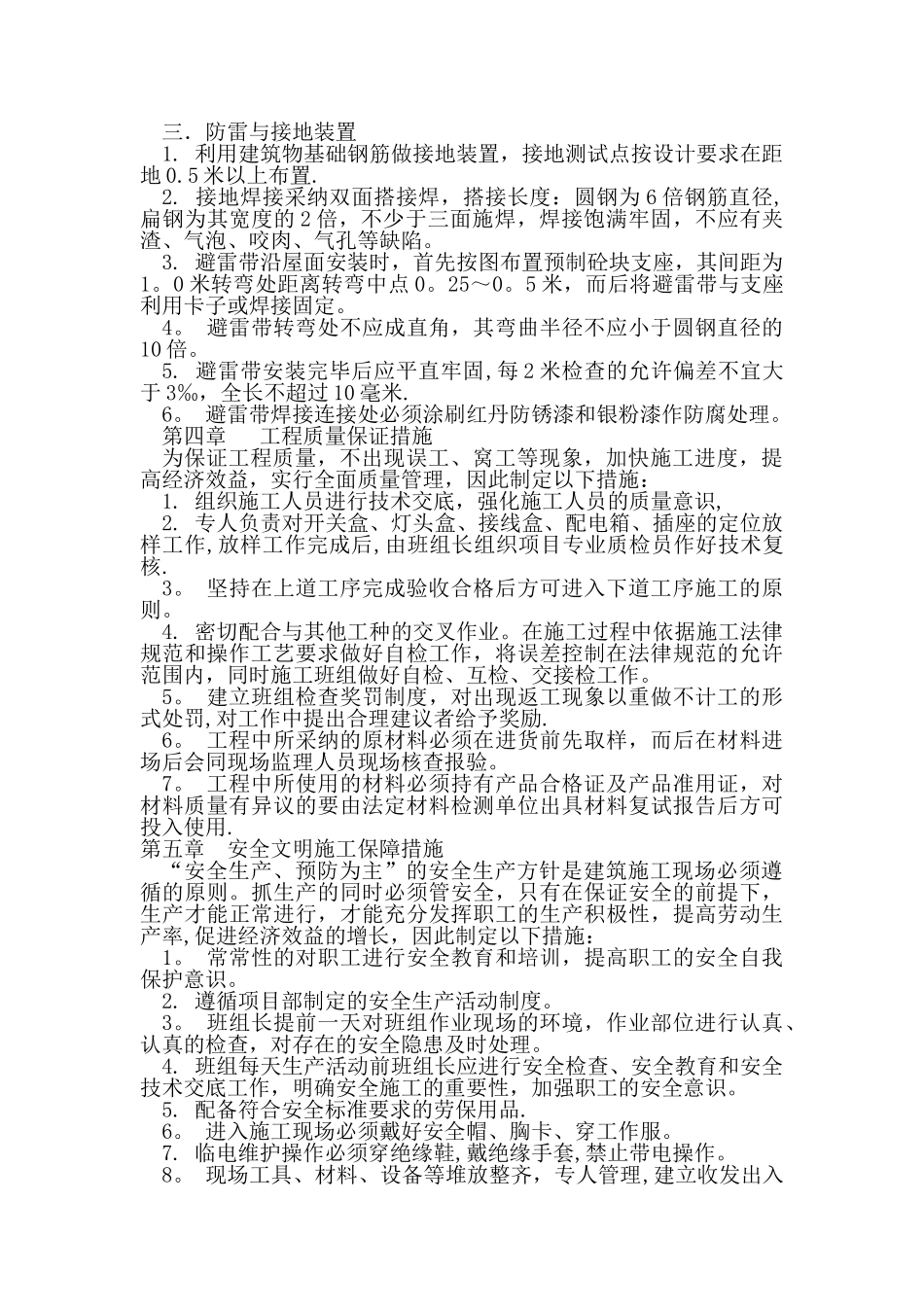

电气工程专项施工方案32233_第3页
3/4
电气专项施工方案第一章 工程概况(一)工程简介工程名称:垄上新居二期 2-2 期 32#楼工程地址:宽城县上河西村西山公园南侧建设单位:宽城汇利房地产开发有限公司监理单位:宽城满族自治县建设工程监理有限责任公司设计单位:承德市建筑设计讨论院有限公司施工总承包单位:宽城育才建筑安装工程有限责任公司(二)建筑结构概况1. 1。2 本工程地下二层,功能为储藏室;地上十一层,功能均为住宅.楼面及屋面均采纳钢筋混凝土现浇板.2. 1。3 本工程±0.000 相当于绝对标高 351.300m;室内外高差为1.20m,地下二层层高均为 3500mm,地上一至九层层高均为 2950mm。十层层高 3.200mm,十一层层高 2。980mm,建筑物结构总高度为42。430m.注:结构总高度为室外地坪至主要屋面板的高度.3. 结构形式为:剪力墙结构,抗震等级为:四级.抗震设防分类标准为:标准设防类(丙类). 基础形式采纳钢筋混凝土柱下独立基础和墙下条形基础。4.本工程总建筑面积为:7227。1㎡,地上建筑面积为:6274.3㎡ 一.配电系统本工程低压配电系统采纳(380/220V)三相五线制,利用电缆直埋引入。低压配电室至各层接线箱采纳电缆配线,接线箱至各层配电箱采纳绝缘导线配线,其中电气竖井内电缆和绝缘导线采纳梯形桥架敷设布线,其余导线或电缆采纳穿管敷设布线。工程中消防用电、应急事故照明等重负荷导线采纳阻燃型 WD—ZN—YJV 聚氯乙烯绝缘电缆,其余配电导线采纳 SYWV-75-9(7)绝缘电缆。二.防雷、接地利用建筑物基础钢筋作为接地装置,采纳结构柱筋作引下线,在距地大于 0.5 米处设置接地电阻测试点,其电阻测试值小于 1 欧。消防监控室、金属管道、设备机壳、30 米以上金属门窗做等电位连接并与接地装置相连.三。照明系统照明种类分正常照明和应急照明两种.电梯井道内设置 36V 永久照明,共配置七盏灯。第二章 编制依据为了确保工程质量目标,发扬“艰苦创新、以质量求生存,以管理出效益”的精神,强化施工质量管理,结合工程实际情况,按如下技术标准、操作规程、法律规范编制专项施工方案:一.垄上新居二期 2-2 期 32#楼二.施工图纸会审纪要三.《建筑电气安装工程施工手册》四.《建筑电气工程施工质量验收法律规范》五.《企业施工作业指导书》六.《施工现场安全标准化管理》第三章 主要施工方法及技术保障措施电气工程主要包括:室内布线;电气设备、器具;防雷及接地装置三种。一。室内布线工程1. 照明工程器具盒(箱)位置正确,根据施...
