电气工程冬季施工方案

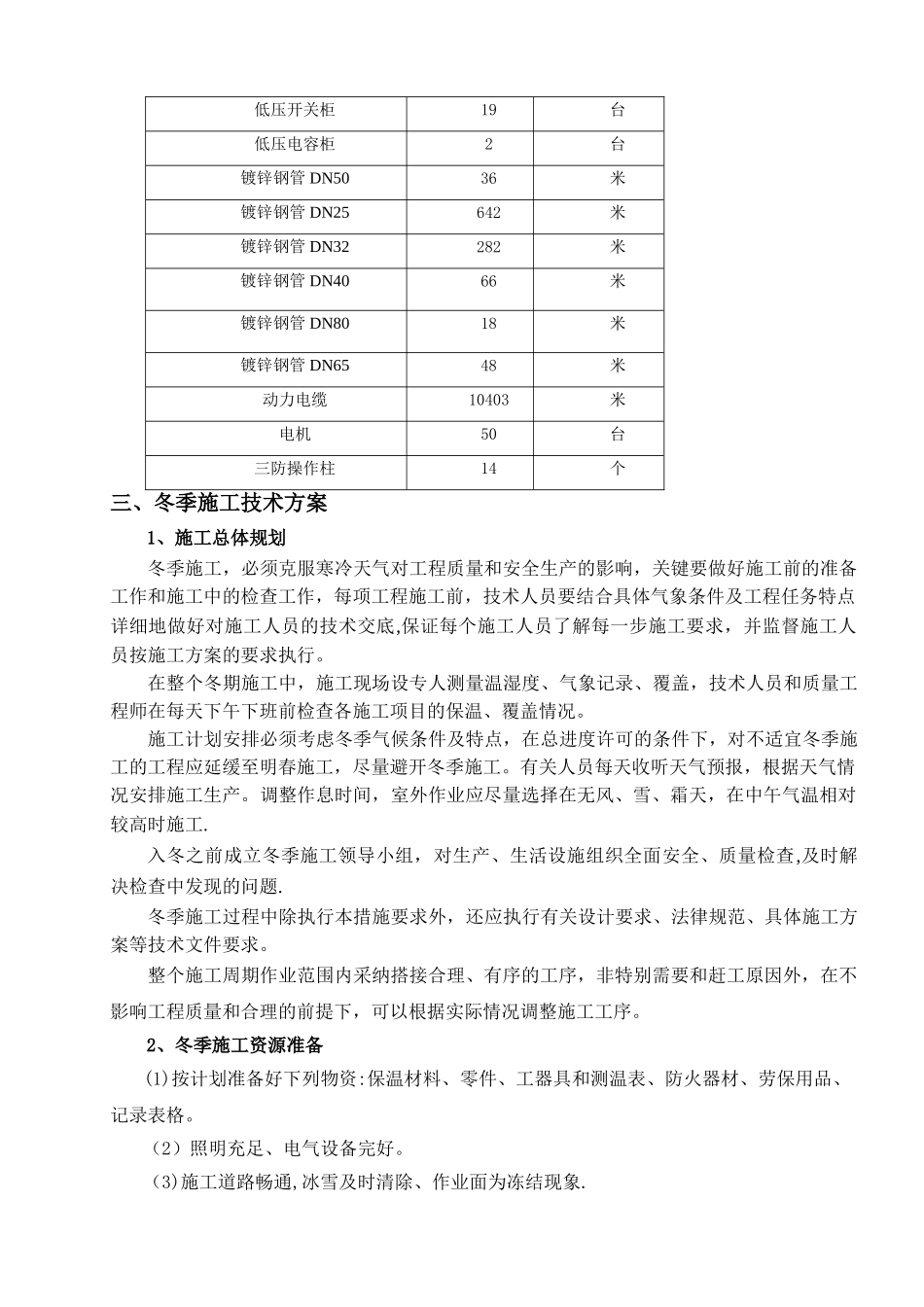

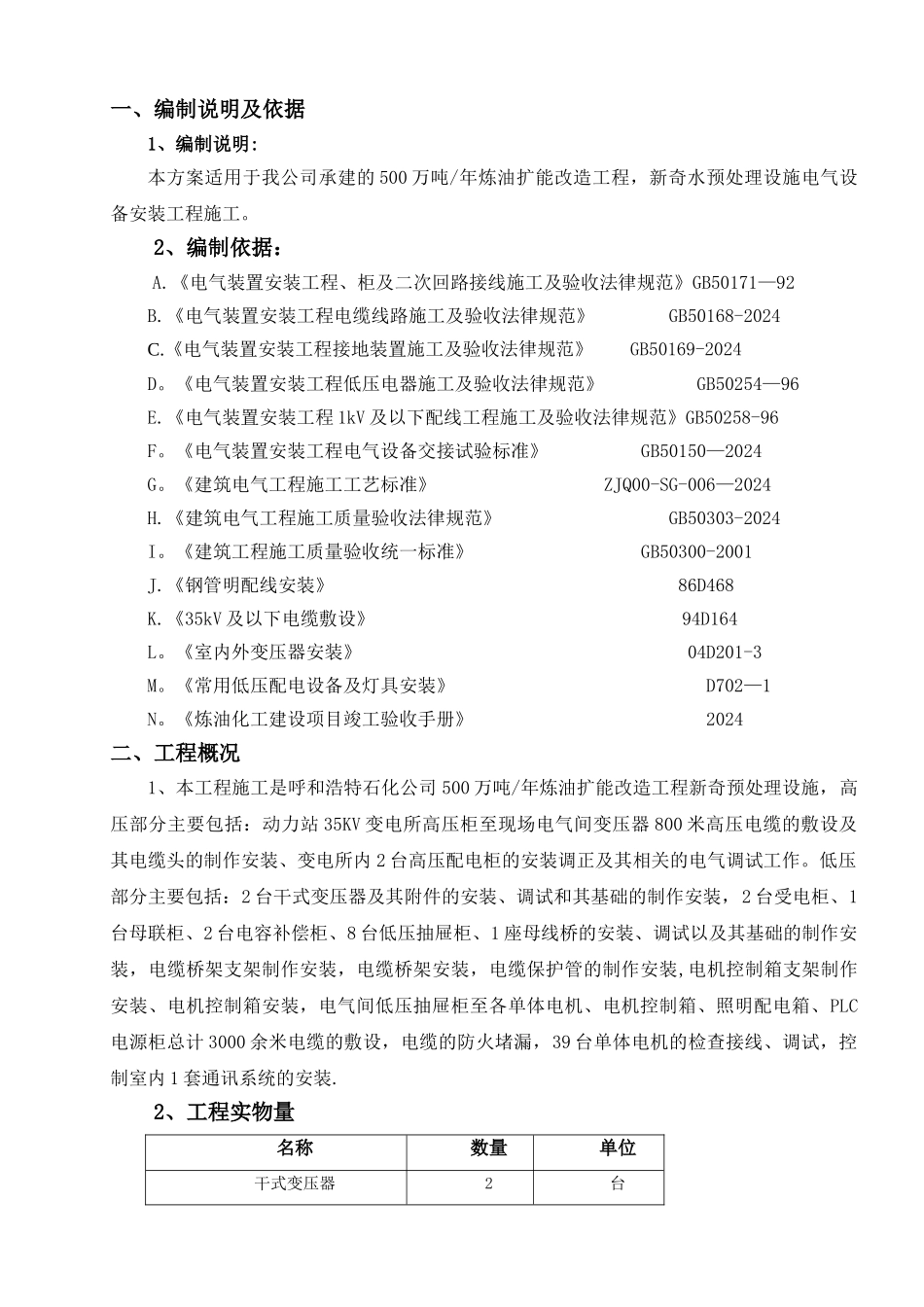

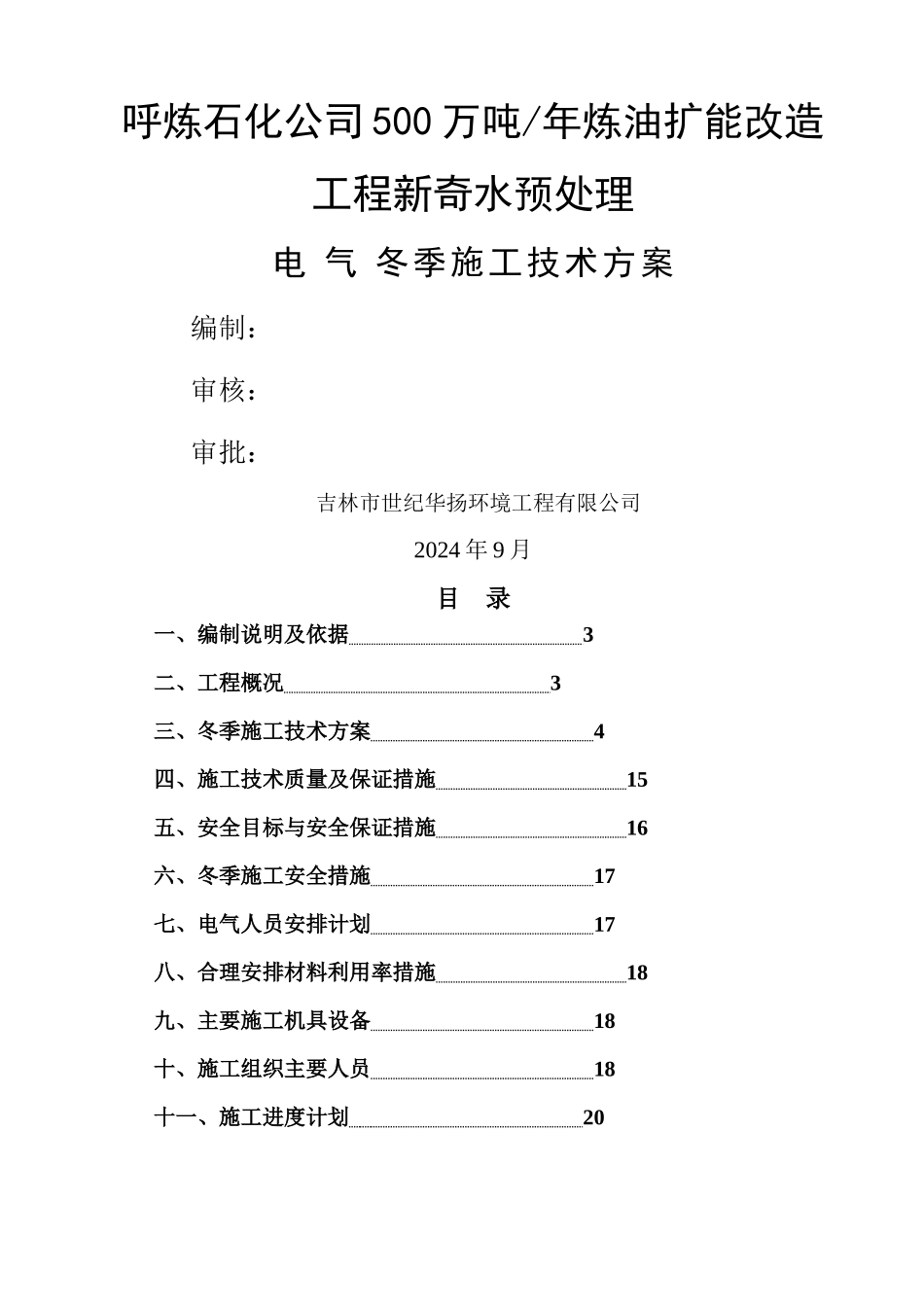

呼炼石化公司 500 万吨/年炼油扩能改造工程新奇水预处理电 气 冬季施工技术方案编制：审核：审批：吉林市世纪华扬环境工程有限公司2024 年 9 月目 录一、编制说明及依据 3二、工程概况 3三、冬季施工技术方案 4四、施工技术质量及保证措施 15五、安全目标与安全保证措施 16六、冬季施工安全措施 17七、电气人员安排计划 17八、合理安排材料利用率措施 18九、主要施工机具设备 18十、施工组织主要人员 18十一、施工进度计划 20一、编制说明及依据1、编制说明:本方案适用于我公司承建的 500 万吨/年炼油扩能改造工程，新奇水预处理设施电气设备安装工程施工。2、编制依据：A.《电气装置安装工程、柜及二次回路接线施工及验收法律规范》GB50171—92 B.《电气装置安装工程电缆线路施工及验收法律规范》 GB50168-2024C.《电气装置安装工程接地装置施工及验收法律规范》 GB50169-2024D。《电气装置安装工程低压电器施工及验收法律规范》 GB50254—96E.《电气装置安装工程 1kV 及以下配线工程施工及验收法律规范》GB50258-96F。《电气装置安装工程电气设备交接试验标准》 GB50150—2024G。《建筑电气工程施工工艺标准》 ZJQ00-SG-006—2024H.《建筑电气工程施工质量验收法律规范》 GB50303-2024I。《建筑工程施工质量验收统一标准》 GB50300-2001J.《钢管明配线安装》 86D468K.《35kV 及以下电缆敷设》 94D164L。《室内外变压器安装》 04D201-3M。《常用低压配电设备及灯具安装》 D702—1N。《炼油化工建设项目竣工验收手册》 2024二、工程概况1、本工程施工是呼和浩特石化公司 500 万吨/年炼油扩能改造工程新奇预处理设施，高压部分主要包括：动力站 35KV 变电所高压柜至现场电气间变压器 800 米高压电缆的敷设及其电缆头的制作安装、变电所内 2 台高压配电柜的安装调正及其相关的电气调试工作。低压部分主要包括：2 台干式变压器及其附件的安装、调试和其基础的制作安装，2 台受电柜、1台母联柜、2 台电容补偿柜、8 台低压抽屉柜、1 座母线桥的安装、调试以及其基础的制作安装，电缆桥架支架制作安装，电缆桥架安装，电缆保护管的制作安装,电机控制箱支架制作安装、电机控制箱安装，电气间低压抽屉柜至各单体电机、电机控制箱、照明配电箱、PLC电源柜总计 3000 余米电缆的敷设，电缆的防火堵漏，39 台单体电机的检查接线、调试，控制室内 1 套通讯系统的安装.2、工程实物量名称数量单位干式变压...
