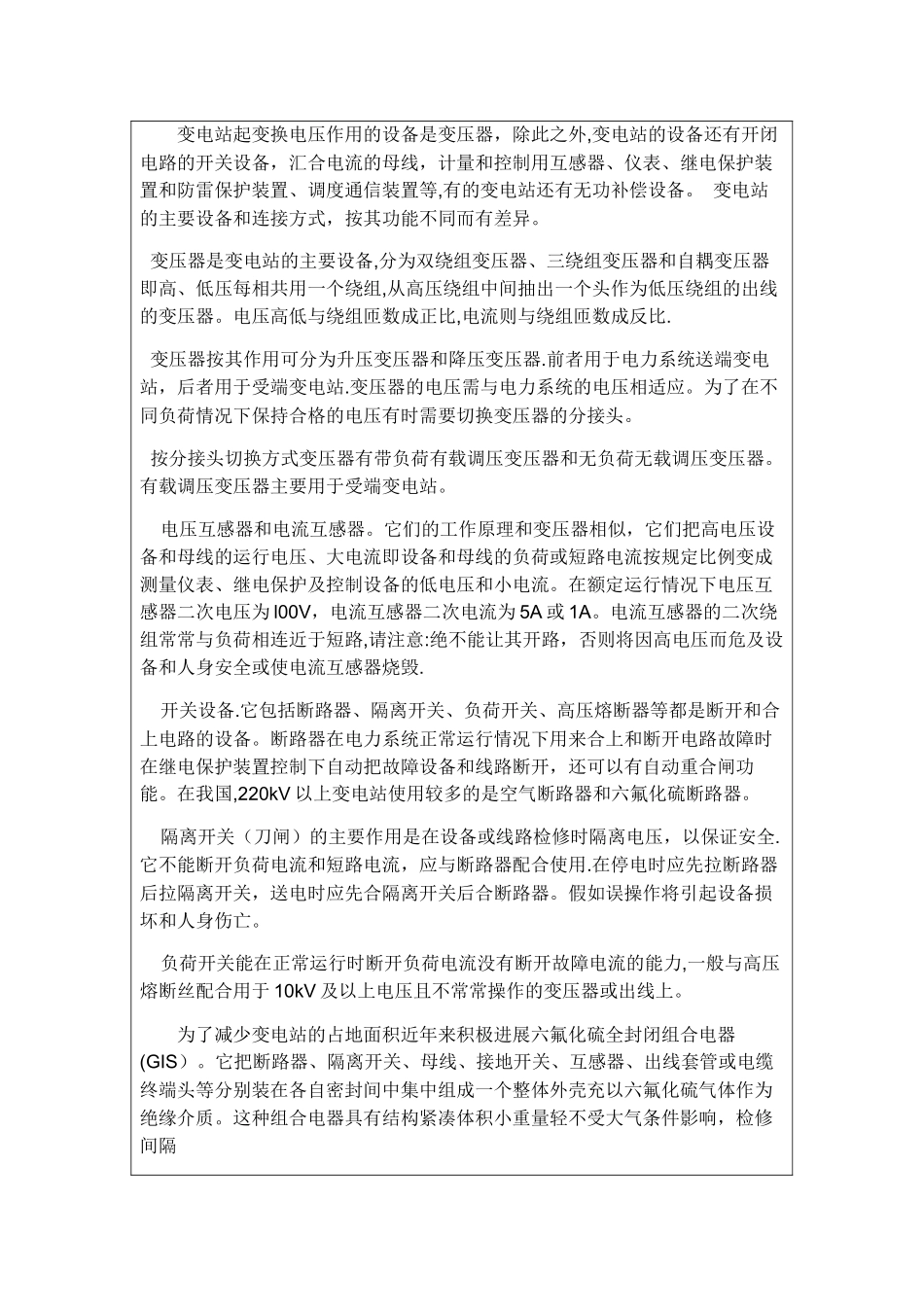

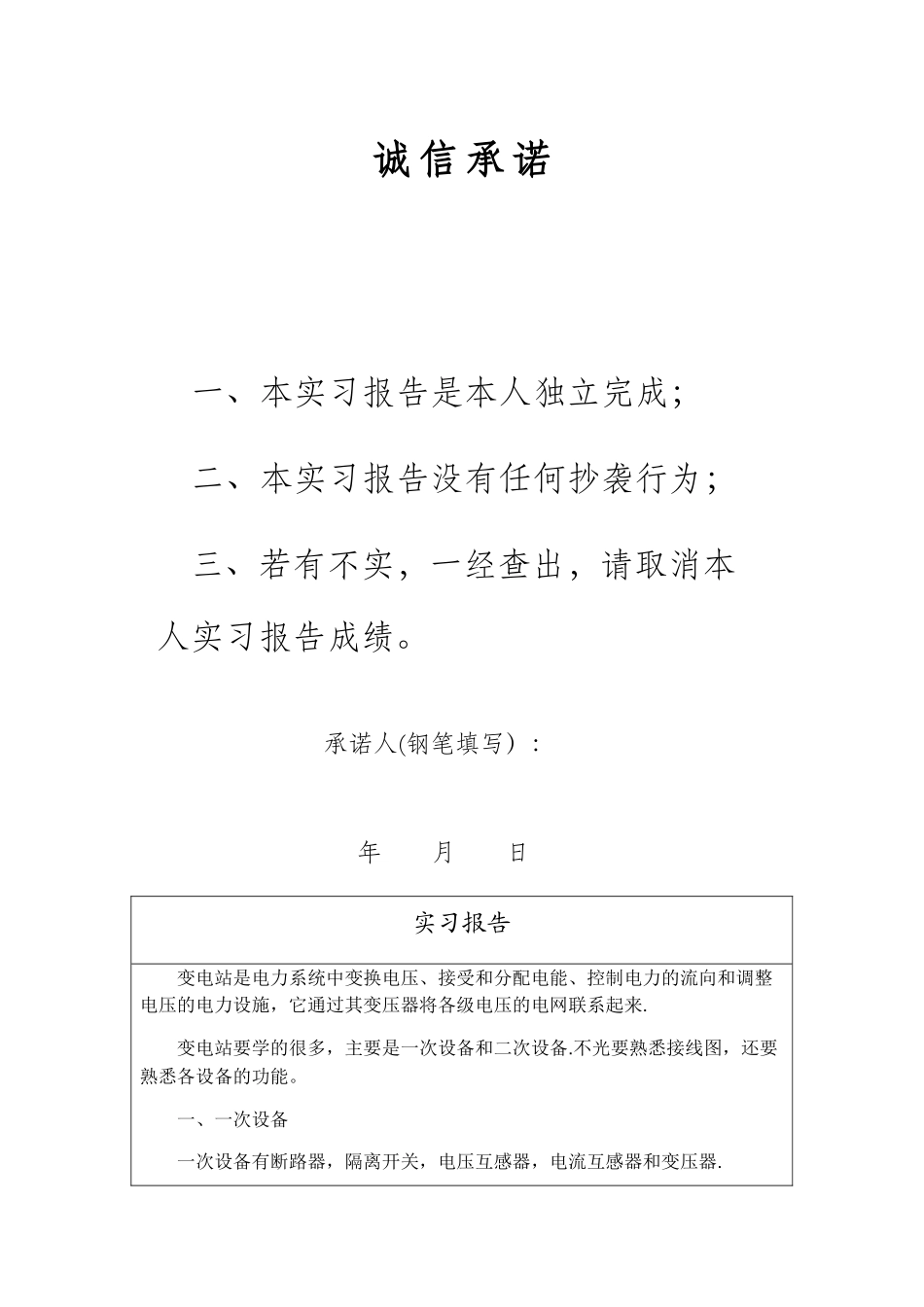

西南交通大学网络教育学院学生实习报告实习单位 指导老师 实习日期 年 月 日 至 年 月 日 学习中心 年 级 专 业 电气工程及其自动化 学 号 姓 名 西南交通大学网络教育学院制二〇〇 年 月 日填写诚 信 承 诺一、本实习报告是本人独立完成；二、本实习报告没有任何抄袭行为； 三、若有不实，一经查出，请取消本人实习报告成绩。 承诺人(钢笔填写）： 年 月 日实习报告变电站是电力系统中变换电压、接受和分配电能、控制电力的流向和调整电压的电力设施，它通过其变压器将各级电压的电网联系起来.变电站要学的很多，主要是一次设备和二次设备.不光要熟悉接线图，还要熟悉各设备的功能。一、一次设备一次设备有断路器，隔离开关，电压互感器，电流互感器和变压器.变电站起变换电压作用的设备是变压器，除此之外,变电站的设备还有开闭电路的开关设备，汇合电流的母线，计量和控制用互感器、仪表、继电保护装置和防雷保护装置、调度通信装置等,有的变电站还有无功补偿设备。 变电站的主要设备和连接方式，按其功能不同而有差异。 变压器是变电站的主要设备,分为双绕组变压器、三绕组变压器和自耦变压器即高、低压每相共用一个绕组,从高压绕组中间抽出一个头作为低压绕组的出线的变压器。电压高低与绕组匝数成正比,电流则与绕组匝数成反比. 变压器按其作用可分为升压变压器和降压变压器.前者用于电力系统送端变电站，后者用于受端变电站.变压器的电压需与电力系统的电压相适应。为了在不同负荷情况下保持合格的电压有时需要切换变压器的分接头。 按分接头切换方式变压器有带负荷有载调压变压器和无负荷无载调压变压器。有载调压变压器主要用于受端变电站。 电压互感器和电流互感器。它们的工作原理和变压器相似，它们把高电压设备和母线的运行电压、大电流即设备和母线的负荷或短路电流按规定比例变成测量仪表、继电保护及控制设备的低电压和小电流。在额定运行情况下电压互感器二次电压为 l00V，电流互感器二次电流为 5A 或 1A。电流互感器的二次绕组常常与负荷相连近于短路,请注意:绝不能让其开路，否则将因高电压而危及设备和人身安全或使电流互感器烧毁. 开关设备.它包括断路器、隔离开关、负荷开关、高压熔断器等都是断开和合上电路的设备。断路器在电力系统正常运行情况下用来合上和断开电路故障时在继电保护装置控制下自动把故障设备和线路断开，还可以有自动重合闸功能。在我国,220kV 以上变电站使用...
