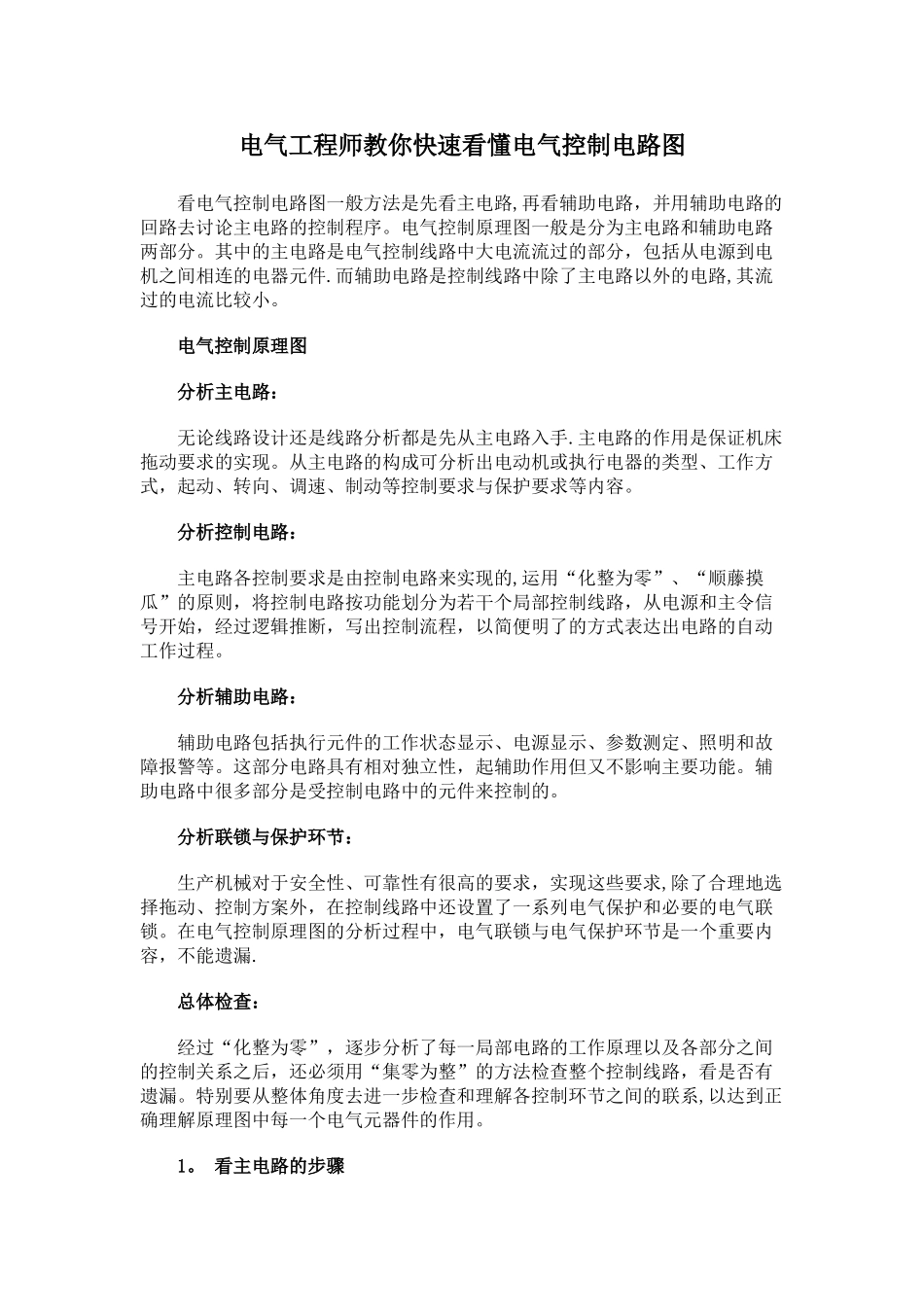

电气工程师教你快速看懂电气控制电路图看电气控制电路图一般方法是先看主电路,再看辅助电路，并用辅助电路的回路去讨论主电路的控制程序
电气控制原理图一般是分为主电路和辅助电路两部分
其中的主电路是电气控制线路中大电流流过的部分，包括从电源到电机之间相连的电器元件
而辅助电路是控制线路中除了主电路以外的电路,其流过的电流比较小
电气控制原理图 分析主电路： 无论线路设计还是线路分析都是先从主电路入手
主电路的作用是保证机床拖动要求的实现
从主电路的构成可分析出电动机或执行电器的类型、工作方式，起动、转向、调速、制动等控制要求与保护要求等内容
分析控制电路： 主电路各控制要求是由控制电路来实现的,运用“化整为零”、“顺藤摸瓜”的原则，将控制电路按功能划分为若干个局部控制线路，从电源和主令信号开始，经过逻辑推断，写出控制流程，以简便明了的方式表达出电路的自动工作过程
分析辅助电路： 辅助电路包括执行元件的工作状态显示、电源显示、参数测定、照明和故障报警等
这部分电路具有相对独立性，起辅助作用但又不影响主要功能
辅助电路中很多部分是受控制电路中的元件来控制的
分析联锁与保护环节： 生产机械对于安全性、可靠性有很高的要求，实现这些要求,除了合理地选择拖动、控制方案外，在控制线路中还设置了一系列电气保护和必要的电气联锁
在电气控制原理图的分析过程中，电气联锁与电气保护环节是一个重要内容，不能遗漏
总体检查： 经过“化整为零”，逐步分析了每一局部电路的工作原理以及各部分之间的控制关系之后，还必须用“集零为整”的方法检查整个控制线路，看是否有遗漏
特别要从整体角度去进一步检查和理解各控制环节之间的联系,以达到正确理解原理图中每一个电气元器件的作用

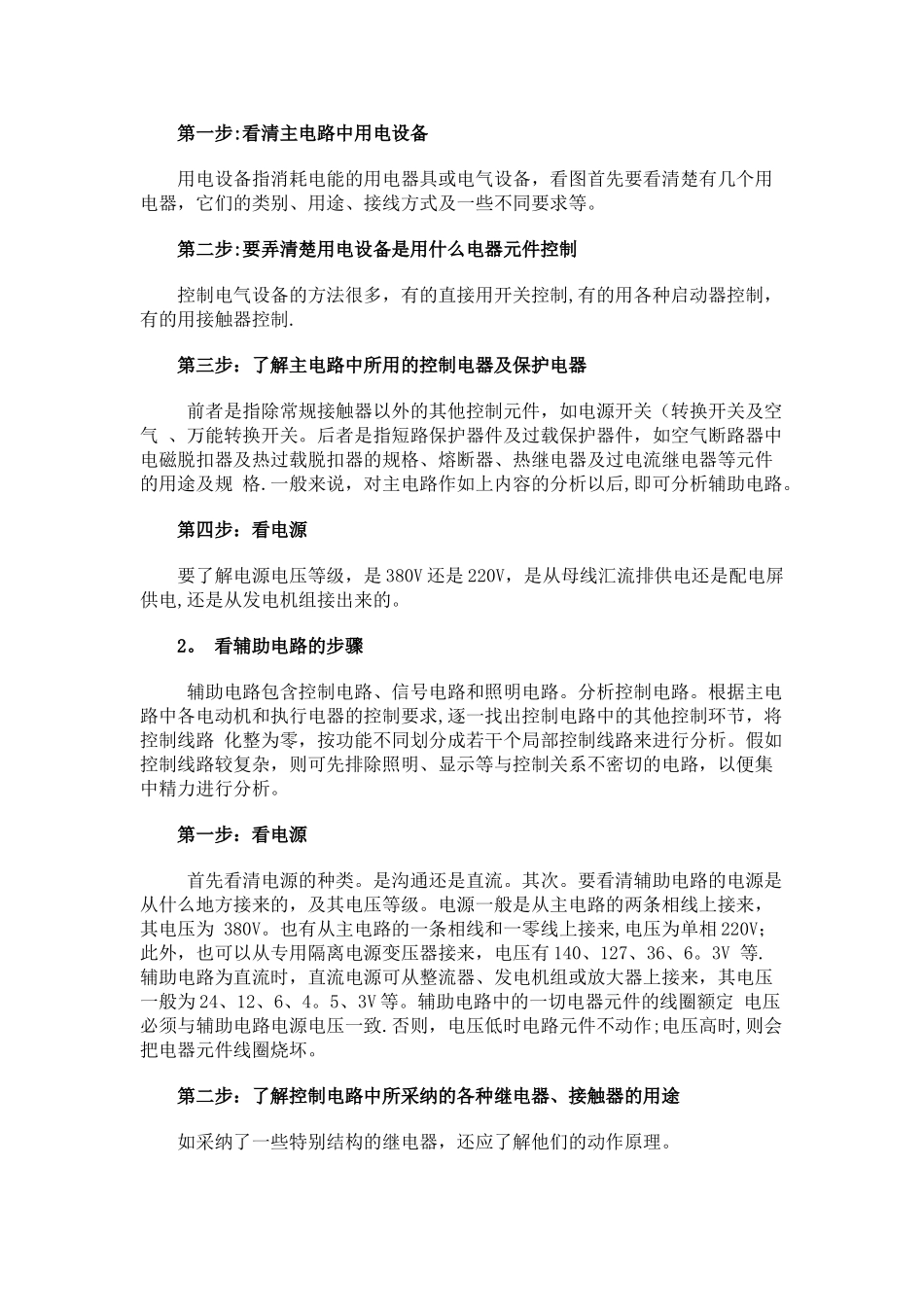

看主电路的步骤 第一步:看清主电路中用电设备 用电设备指消耗电能的用电器具或电气设备，看图首先要看清楚有几个用电器，它们的类别、用
