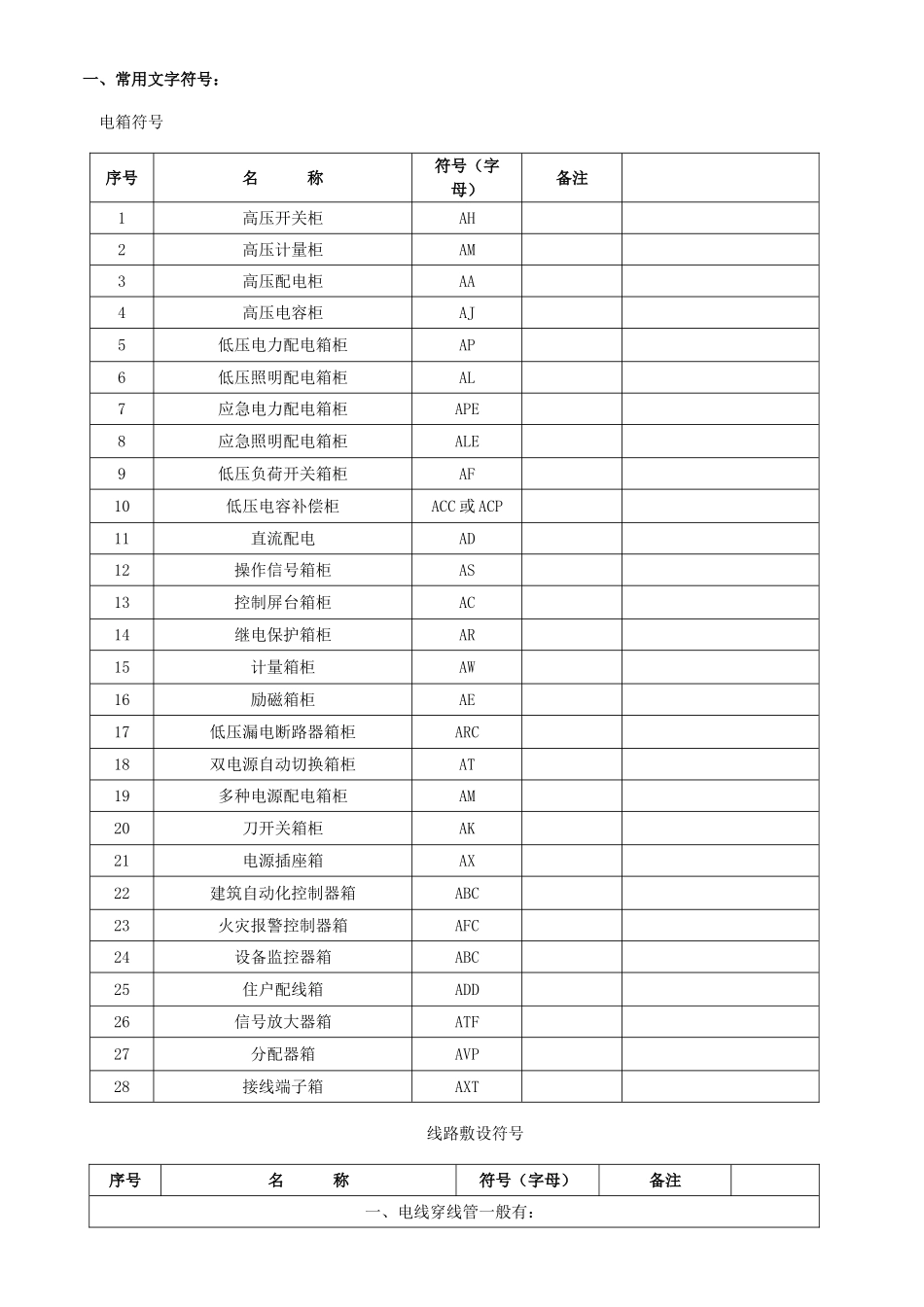

一、常用文字符号： 电箱符号序号名 称符号（字母）备注1高压开关柜AH2高压计量柜AM3高压配电柜AA4高压电容柜AJ5低压电力配电箱柜AP6低压照明配电箱柜AL7应急电力配电箱柜APE8应急照明配电箱柜ALE9低压负荷开关箱柜AF10低压电容补偿柜ACC 或 ACP11直流配电AD12操作信号箱柜AS13控制屏台箱柜AC14继电保护箱柜AR15计量箱柜AW16励磁箱柜AE17低压漏电断路器箱柜ARC18双电源自动切换箱柜AT19多种电源配电箱柜AM20刀开关箱柜AK21电源插座箱AX22建筑自动化控制器箱ABC23火灾报警控制器箱AFC24设备监控器箱ABC25住户配线箱ADD26信号放大器箱ATF27分配器箱AVP28接线端子箱AXT线路敷设符号序号名 称符号（字母）备注一、电线穿线管一般有：1PVC 管：PC202焊接钢管：SC203扣压式镀锌薄壁电线管：KBG204紧定式镀锌薄壁电线管:JDG20二、电气设计施工图中常用线路敷设方式:序号名称符号名称符号1沿钢线槽敷设SR沿屋架或跨屋架敷设BE2沿柱或跨柱敷设CLE沿墙面敷设WE3沿天棚面或顶棚面敷设CE在能进入人的吊顶内敷设ACE4暗敷设在梁内BC暗敷设在柱内CLC5暗敷设在墙内WC暗敷设在顶棚内CC6暗敷设在不能进入的顶棚内ACC暗敷设在地面内FC7吊顶内敷设,要穿金属管SCE三、导线穿管表示序号符号名 称符号名 称1SC-焊接钢管CT—桥架2MT-电线管PC—PVC塑料硬管3FPC—阻燃塑料硬管MR—金属线槽4M—钢索CP-金属软管5PR-塑料线槽RC—镀锌钢管四、导线敷设方式的表示1DB—直埋TC-电缆沟2BC-暗敷在梁内CLC—暗敷在柱内3WC—暗敷在墙内CE—沿天棚顶敷设4CC—暗敷在天棚顶内SCE—吊顶内敷设5F-地板及地坪下SR—沿钢索6BE—沿屋架，梁WE-沿墙明敷五、灯具安装方式的表示1CS—链吊DS-管吊2W-墙壁安装C—吸顶3R—嵌入S—支架4CL—柱上5SR沿钢线槽：BE沿屋架或跨屋架:6CLE沿柱或跨柱：SC穿焊接钢管敷设：7MT穿电线管敷设：PC穿硬塑料管敷设：8FPC穿阻燃半硬聚氯乙烯管敷设：CT电缆桥架敷设：9MR金属线槽敷设:PR塑料线槽敷设：10M用钢索敷设：KPC穿聚氯乙烯塑料波纹电线管敷设：11CP穿金属软管敷设：DB直接埋设：12TC电缆沟敷设：AB导线敷设部位的标注 沿或跨梁（屋架)敷设：13BC暗敷在梁内：AC沿或跨柱敷设：14CLC暗敷设在柱内：WS沿墙面敷设：常用电气元件文字符号表序号名称符号序号名称符号1发电机G40电压小母线WV2电动机M41控制小母线WCL3控制变压器TC42事故音响小母线WFS4自耦变压器TA43预告音响小母线WPS5整流变压器TR44闪光小母线WF6稳压器TS45直流母线WB7电压互感器TV46电...
