电气开关总结

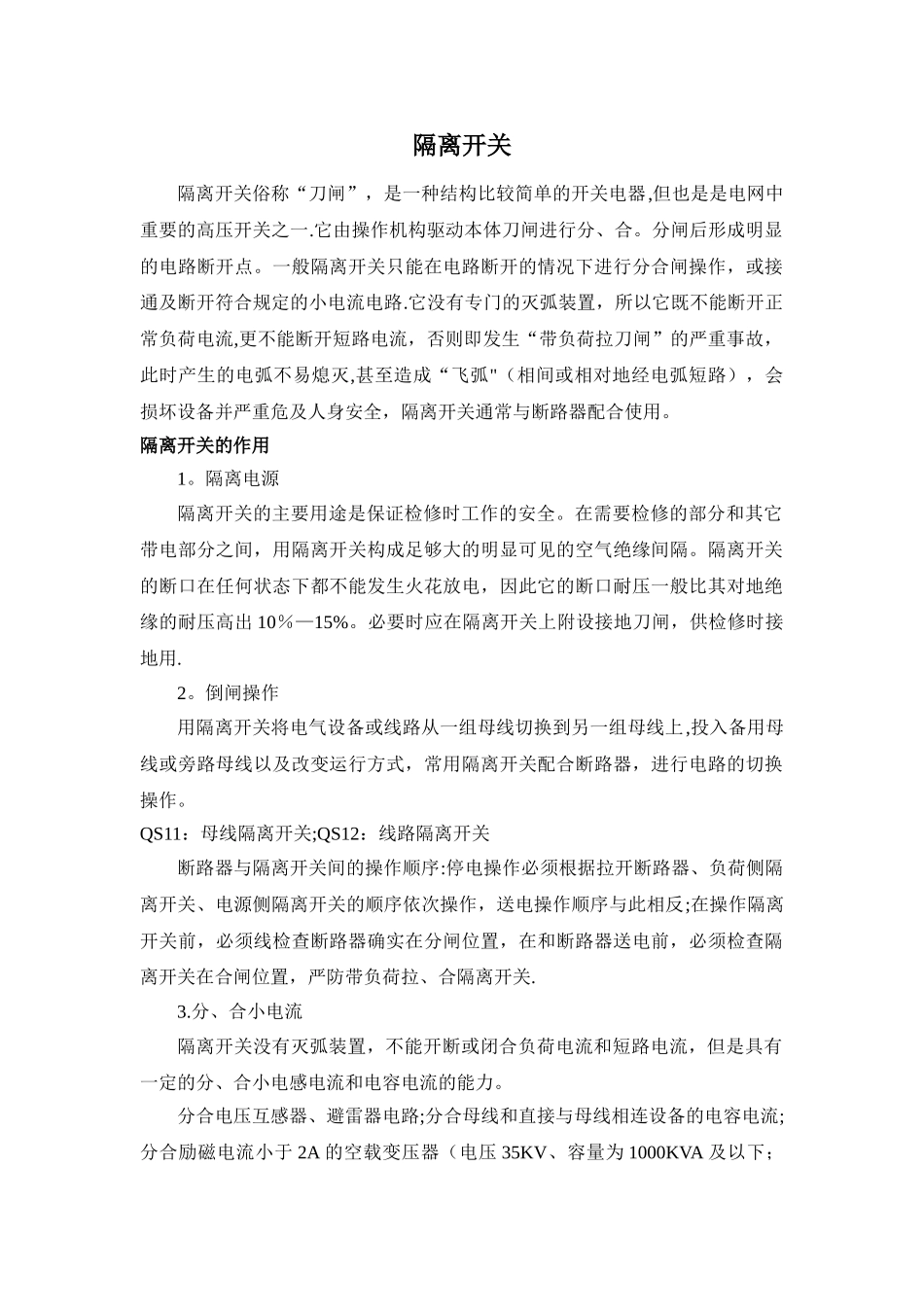

隔离开关隔离开关俗称“刀闸”，是一种结构比较简单的开关电器,但也是是电网中重要的高压开关之一.它由操作机构驱动本体刀闸进行分、合。分闸后形成明显的电路断开点。一般隔离开关只能在电路断开的情况下进行分合闸操作，或接通及断开符合规定的小电流电路.它没有专门的灭弧装置，所以它既不能断开正常负荷电流,更不能断开短路电流，否则即发生“带负荷拉刀闸”的严重事故，此时产生的电弧不易熄灭,甚至造成“飞弧"（相间或相对地经电弧短路），会损坏设备并严重危及人身安全，隔离开关通常与断路器配合使用。隔离开关的作用1。隔离电源隔离开关的主要用途是保证检修时工作的安全。在需要检修的部分和其它带电部分之间，用隔离开关构成足够大的明显可见的空气绝缘间隔。隔离开关的断口在任何状态下都不能发生火花放电，因此它的断口耐压一般比其对地绝缘的耐压高出 10％—15%。必要时应在隔离开关上附设接地刀闸，供检修时接地用.2。倒闸操作用隔离开关将电气设备或线路从一组母线切换到另一组母线上,投入备用母线或旁路母线以及改变运行方式，常用隔离开关配合断路器，进行电路的切换操作。QS11：母线隔离开关;QS12：线路隔离开关断路器与隔离开关间的操作顺序:停电操作必须根据拉开断路器、负荷侧隔离开关、电源侧隔离开关的顺序依次操作，送电操作顺序与此相反;在操作隔离开关前，必须线检查断路器确实在分闸位置，在和断路器送电前，必须检查隔离开关在合闸位置，严防带负荷拉、合隔离开关.3.分、合小电流隔离开关没有灭弧装置，不能开断或闭合负荷电流和短路电流，但是具有一定的分、合小电感电流和电容电流的能力。分合电压互感器、避雷器电路;分合母线和直接与母线相连设备的电容电流;分合励磁电流小于 2A 的空载变压器（电压 35KV、容量为 1000KVA 及以下；电压 110KV、容量 3200KVA 及以下）；分合电容电流不超过 5A 的空载线路（电压 10KV、长度 5km 及以下的架空线路；电压 35KV、长度 10km 及以下的架空线路）。隔离开关基本要求分开后应具有明显的断开点，易于鉴别设备是否与电网隔开;断开点之间应有足够的绝缘距离，以保证在过电压及相间闪络的情况下，不致引起击穿而危及工作人员的安全；有足够的动热稳定、机械强度、绝缘强度；带有接地刀闸的隔离开关必须装设联锁机构，以保证隔离开关的正确操作；隔离开关和接地刀闸传动连杆应采纳装配式结构；隔离开关绝缘子金属附件采纳上砂水泥胶装，胶装处应均匀涂以防水...
