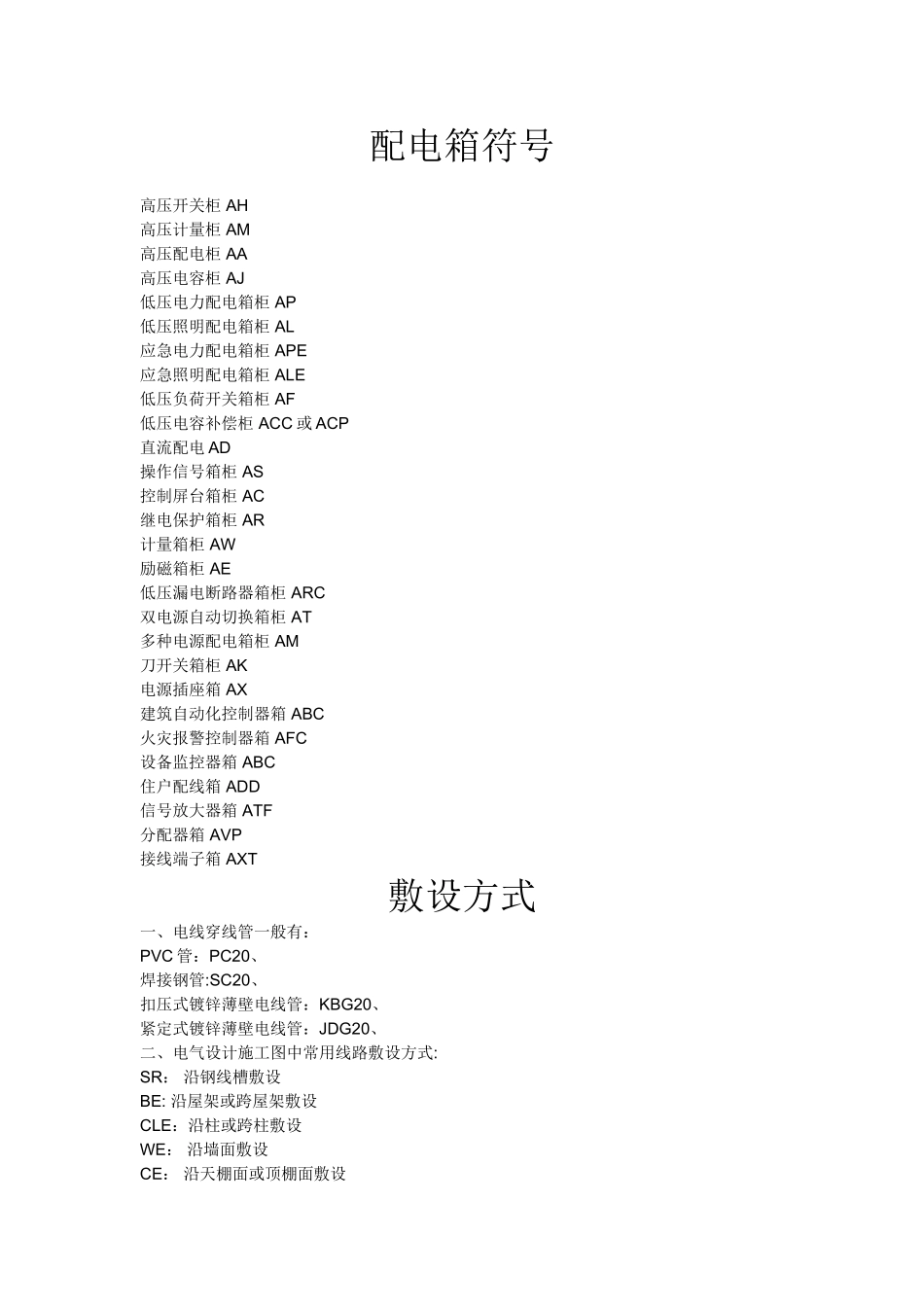

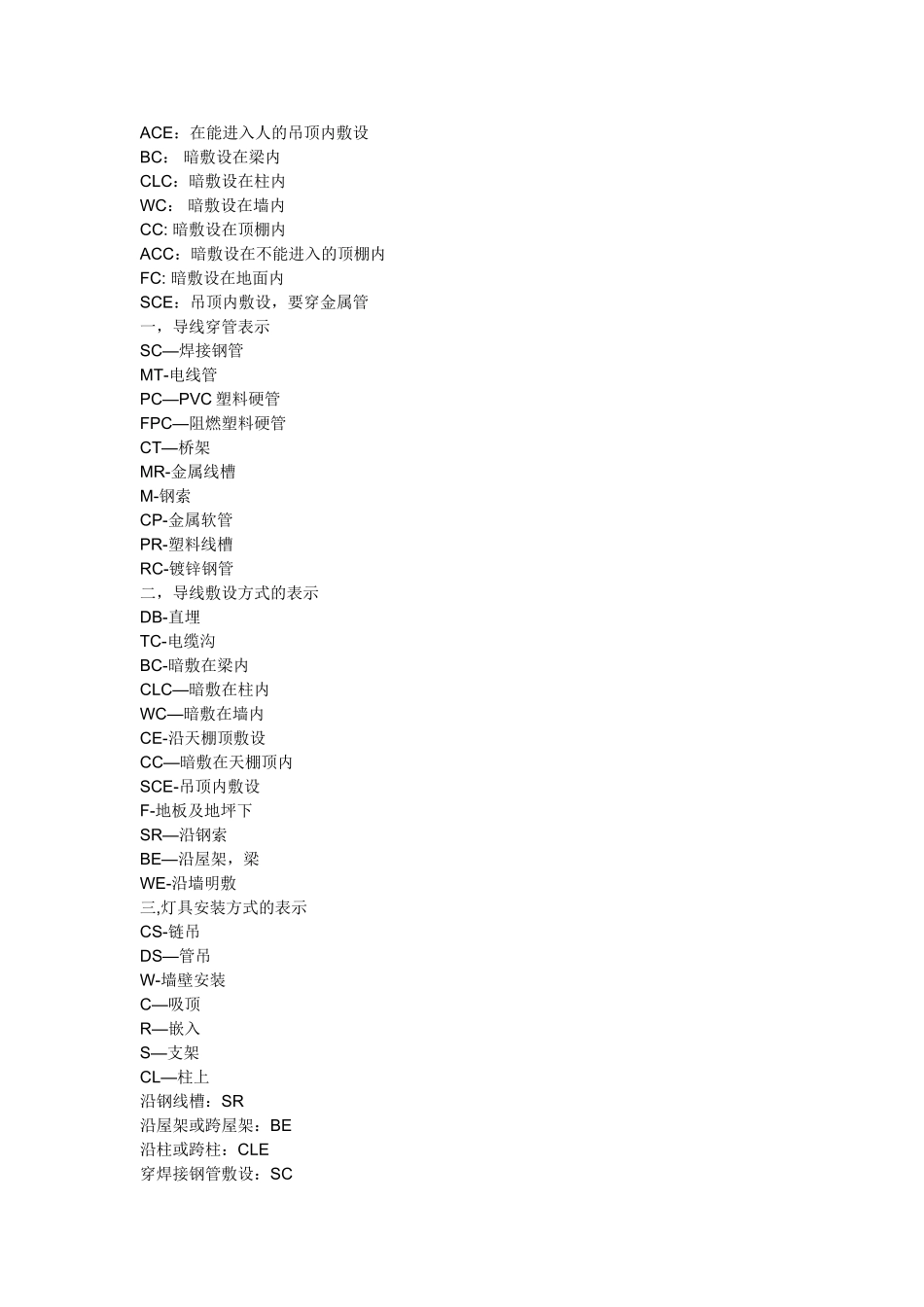

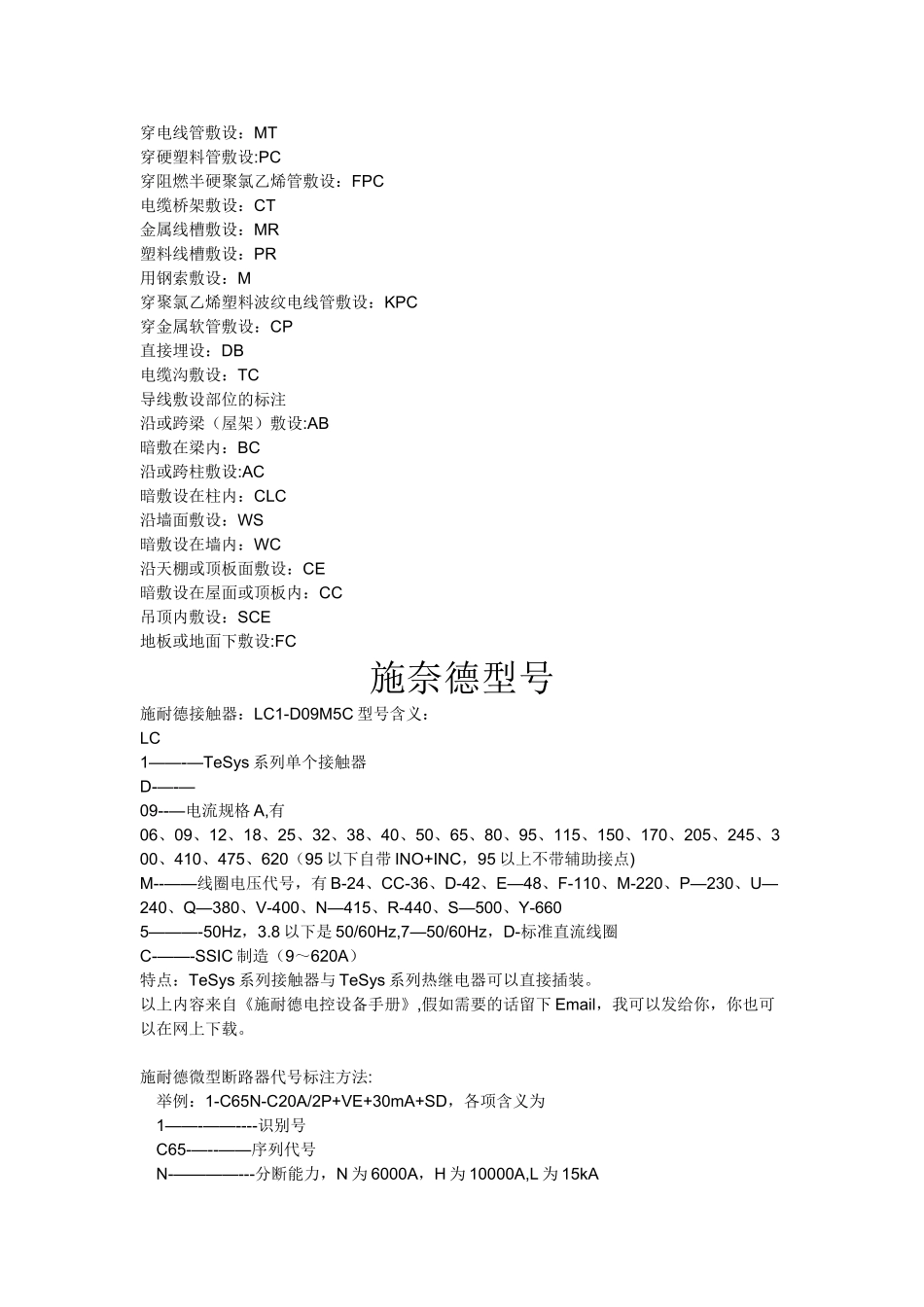

配电箱符号 高压开关柜 AH高压计量柜 AM高压配电柜 AA高压电容柜 AJ低压电力配电箱柜 AP低压照明配电箱柜 AL应急电力配电箱柜 APE应急照明配电箱柜 ALE低压负荷开关箱柜 AF低压电容补偿柜 ACC 或 ACP直流配电 AD操作信号箱柜 AS控制屏台箱柜 AC继电保护箱柜 AR 计量箱柜 AW励磁箱柜 AE低压漏电断路器箱柜 ARC双电源自动切换箱柜 AT多种电源配电箱柜 AM刀开关箱柜 AK电源插座箱 AX建筑自动化控制器箱 ABC火灾报警控制器箱 AFC设备监控器箱 ABC住户配线箱 ADD信号放大器箱 ATF分配器箱 AVP接线端子箱 AXT敷设方式一、电线穿线管一般有： PVC 管：PC20、 焊接钢管:SC20、 扣压式镀锌薄壁电线管：KBG20、 紧定式镀锌薄壁电线管：JDG20、二、电气设计施工图中常用线路敷设方式: SR： 沿钢线槽敷设 BE: 沿屋架或跨屋架敷设 CLE：沿柱或跨柱敷设 WE： 沿墙面敷设 CE： 沿天棚面或顶棚面敷设 ACE：在能进入人的吊顶内敷设 BC： 暗敷设在梁内 CLC：暗敷设在柱内 WC： 暗敷设在墙内 CC: 暗敷设在顶棚内 ACC：暗敷设在不能进入的顶棚内 FC: 暗敷设在地面内 SCE：吊顶内敷设，要穿金属管 一，导线穿管表示 SC—焊接钢管 MT-电线管 PC—PVC 塑料硬管 FPC—阻燃塑料硬管 CT—桥架 MR-金属线槽 M-钢索 CP-金属软管 PR-塑料线槽 RC-镀锌钢管 二，导线敷设方式的表示 DB-直埋 TC-电缆沟 BC-暗敷在梁内 CLC—暗敷在柱内 WC—暗敷在墙内 CE-沿天棚顶敷设 CC—暗敷在天棚顶内 SCE-吊顶内敷设 F-地板及地坪下 SR—沿钢索 BE—沿屋架，梁 WE-沿墙明敷 三,灯具安装方式的表示 CS-链吊 DS—管吊 W-墙壁安装 C—吸顶 R—嵌入 S—支架 CL—柱上 沿钢线槽：SR 沿屋架或跨屋架：BE 沿柱或跨柱：CLE 穿焊接钢管敷设：SC 穿电线管敷设：MT 穿硬塑料管敷设:PC 穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT 金属线槽敷设：MR 塑料线槽敷设：PR 用钢索敷设：M 穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP 直接埋设：DB 电缆沟敷设：TC 导线敷设部位的标注 沿或跨梁（屋架）敷设:AB 暗敷在梁内：BC 沿或跨柱敷设:AC 暗敷设在柱内：CLC 沿墙面敷设：WS 暗敷设在墙内：WC 沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE 地板或地面下敷设:FC 施奈德型号施耐德接触器：LC1-D09M5C 型号含义：LC1——-—TeSys 系列单个接触...
