电气盘柜安装方案VIP专享

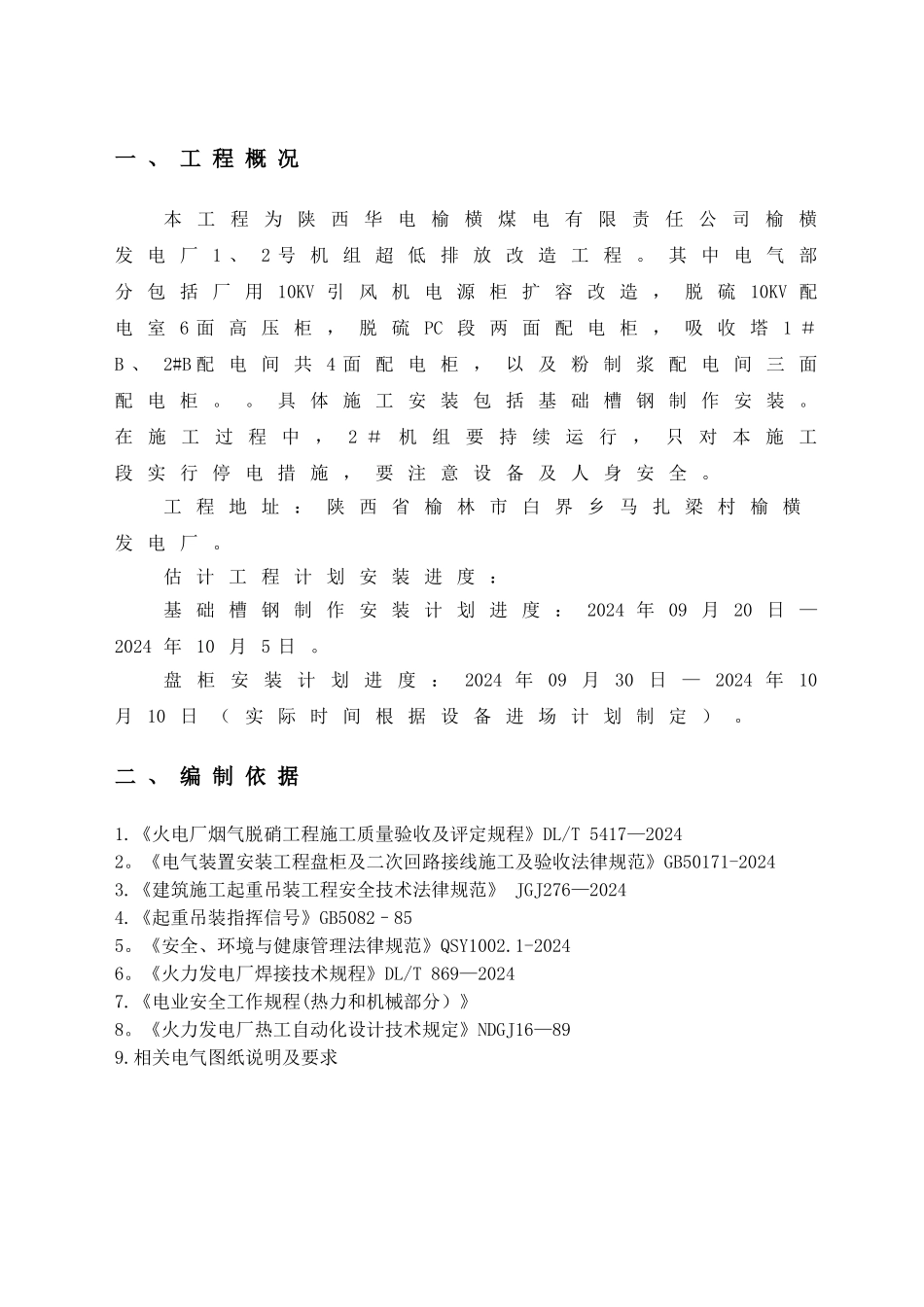

一 、 工 程 概 况本 工 程 为 陕 西 华 电 榆 横 煤 电 有 限 责 任 公 司 榆 横发 电 厂 1 、 2 号 机 组 超 低 排 放 改 造 工 程 。 其 中 电 气 部分 包 括 厂 用 10KV 引 风 机 电 源 柜 扩 容 改 造 ， 脱 硫 10KV 配电 室 6 面 高 压 柜 ， 脱 硫 PC 段 两 面 配 电 柜 ， 吸 收 塔 1 ＃B 、 2#B 配 电 间 共 4 面 配 电 柜 ， 以 及 粉 制 浆 配 电 间 三 面配 电 柜 。 。 具 体 施 工 安 装 包 括 基 础 槽 钢 制 作 安 装 。在 施 工 过 程 中 ， 2 ＃ 机 组 要 持 续 运 行 ， 只 对 本 施 工段 实 行 停 电 措 施 ， 要 注 意 设 备 及 人 身 安 全 。工 程 地 址 ： 陕 西 省 榆 林 市 白 界 乡 马 扎 梁 村 榆 横发 电 厂 。估 计 工 程 计 划 安 装 进 度 ：基 础 槽 钢 制 作 安 装 计 划 进 度 ： 2024 年 09 月 20 日 —2024 年 10 月 5 日 。盘 柜 安 装 计 划 进 度 ：2024 年 09 月 30 日 —2024 年 10月 10 日 （ 实 际 时 间 根 据 设 备 进 场 计 划 制 定 ） 。二 、 编 制 依 据1.《火电厂烟气脱硝工程施工质量验收及评定规程》DL/T 5417—2024 2。《电气装置安装工程盘柜及二次回路接线施工及验收法律规范》GB50171-20243.《建筑施工起重吊装工程安全技术法律规范》 JGJ276—20244.《起重吊装指挥信号》GB5082–855。《安全、环境与健康管理法律规范》QSY1002.1-2024 6。《火力发电厂焊接技术规程》DL/T 869—20247.《电业安全工作规程(热力和机械部分）》8。《火力发电厂热工自动化设计技术规定》NDGJ16—899.相关电气图纸说明及要求三 、 施 工 准 备3 。 1 施 工 机 械 及 工 具序 号设 备 名 称规 格 型 号数 量备 注1磨 光 机100mm2 台2吊 车25T1 台3平 板 车8T1 辆运 输4吊 装 带2T2 对吊 装5卡 环2t2 对吊 挂 、吊 装6手 锤2 。 5 磅2 把7无 齿 锯2 台8水 钻1 台9手 电 钻1 把10电 锤1 把3 。 2 设 备 清 点 检 验3.2.1 项 目 改 造 的 主 设 备 及 相 应 辅 助 设 备 到货 情 况 清点 ， 主 设 备 及 相 应 辅 助 设...
