电气管线及照明设备安装施工方案

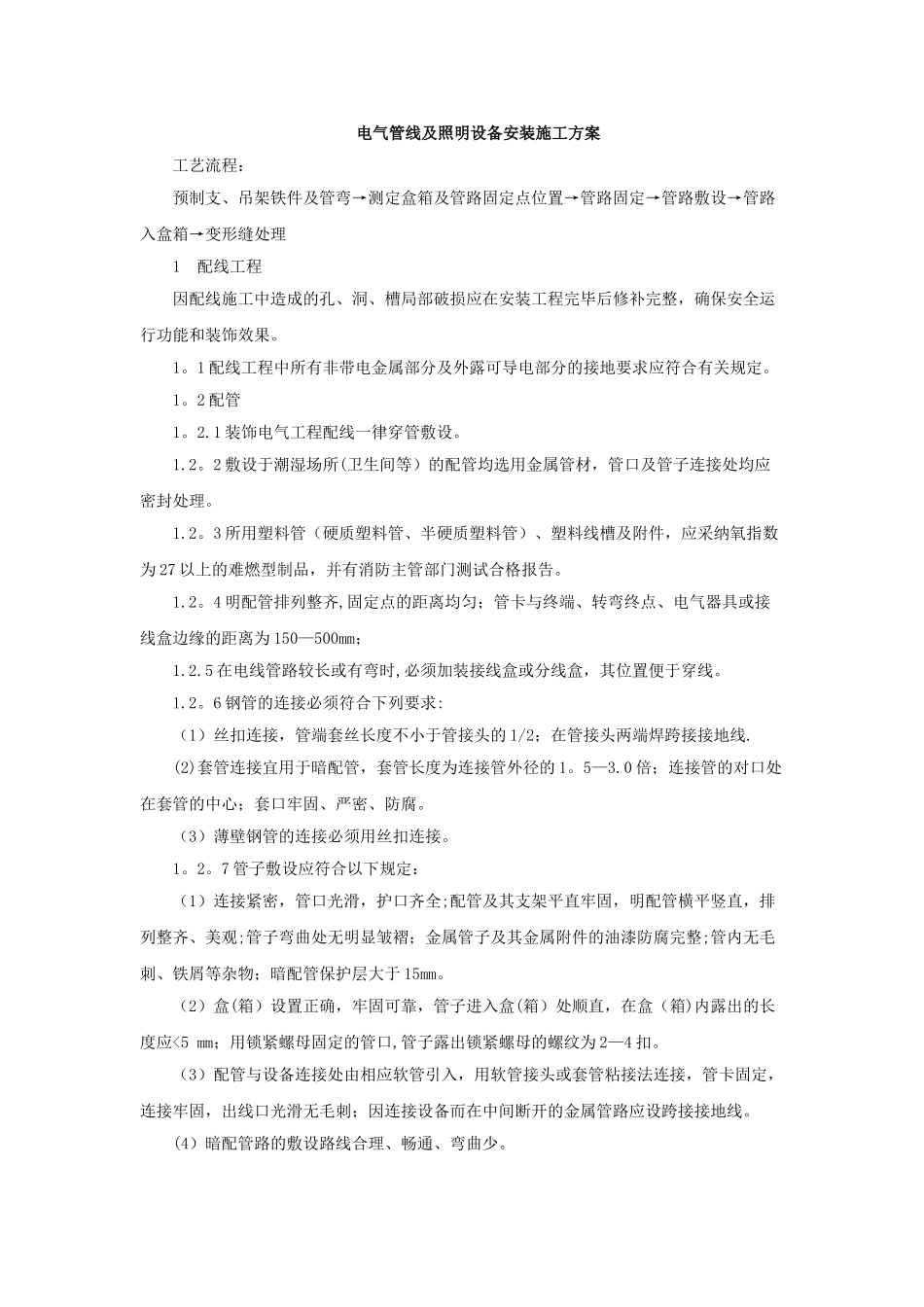

电气管线及照明设备安装施工方案_第1页
1/6

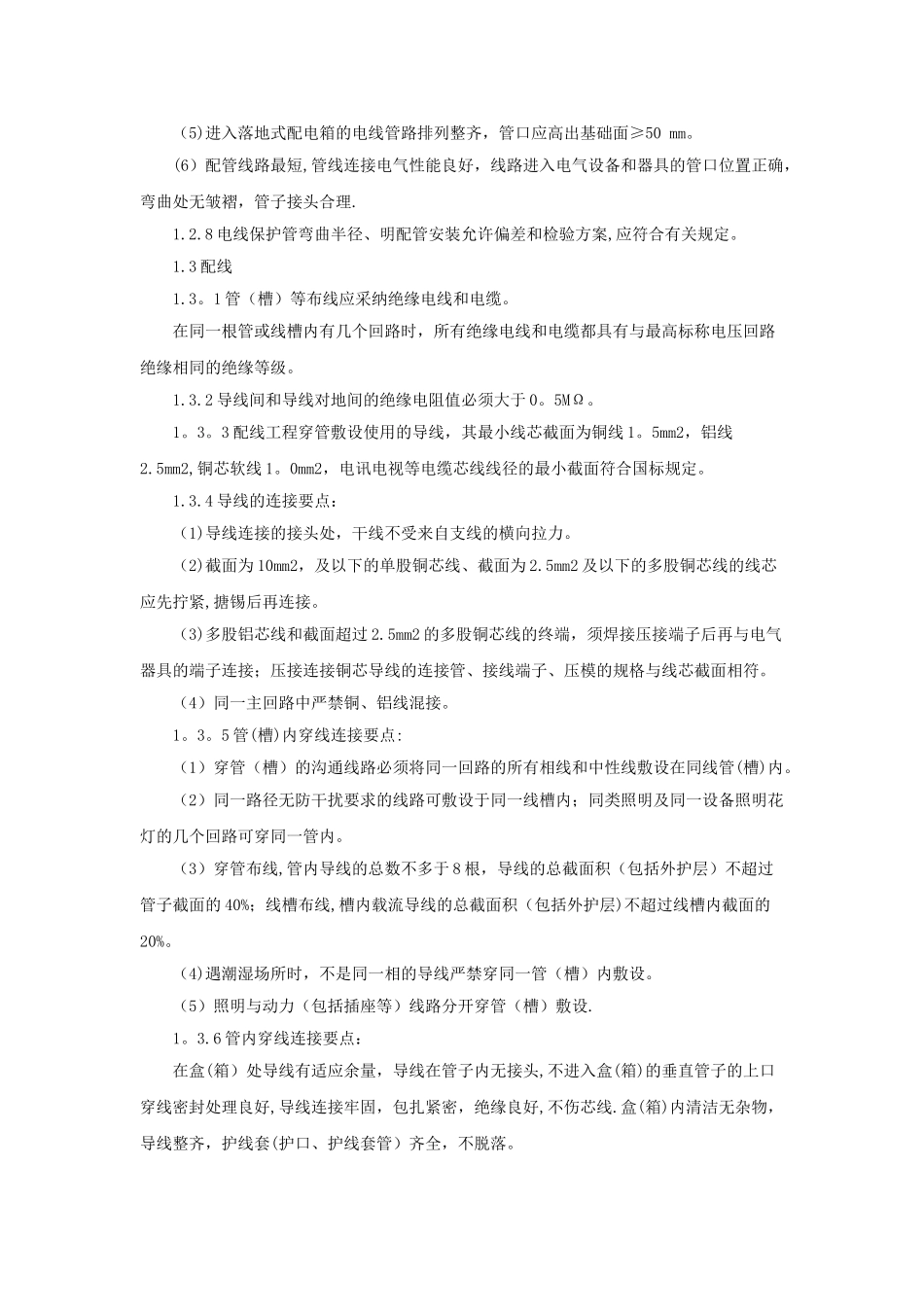

电气管线及照明设备安装施工方案_第2页
2/6

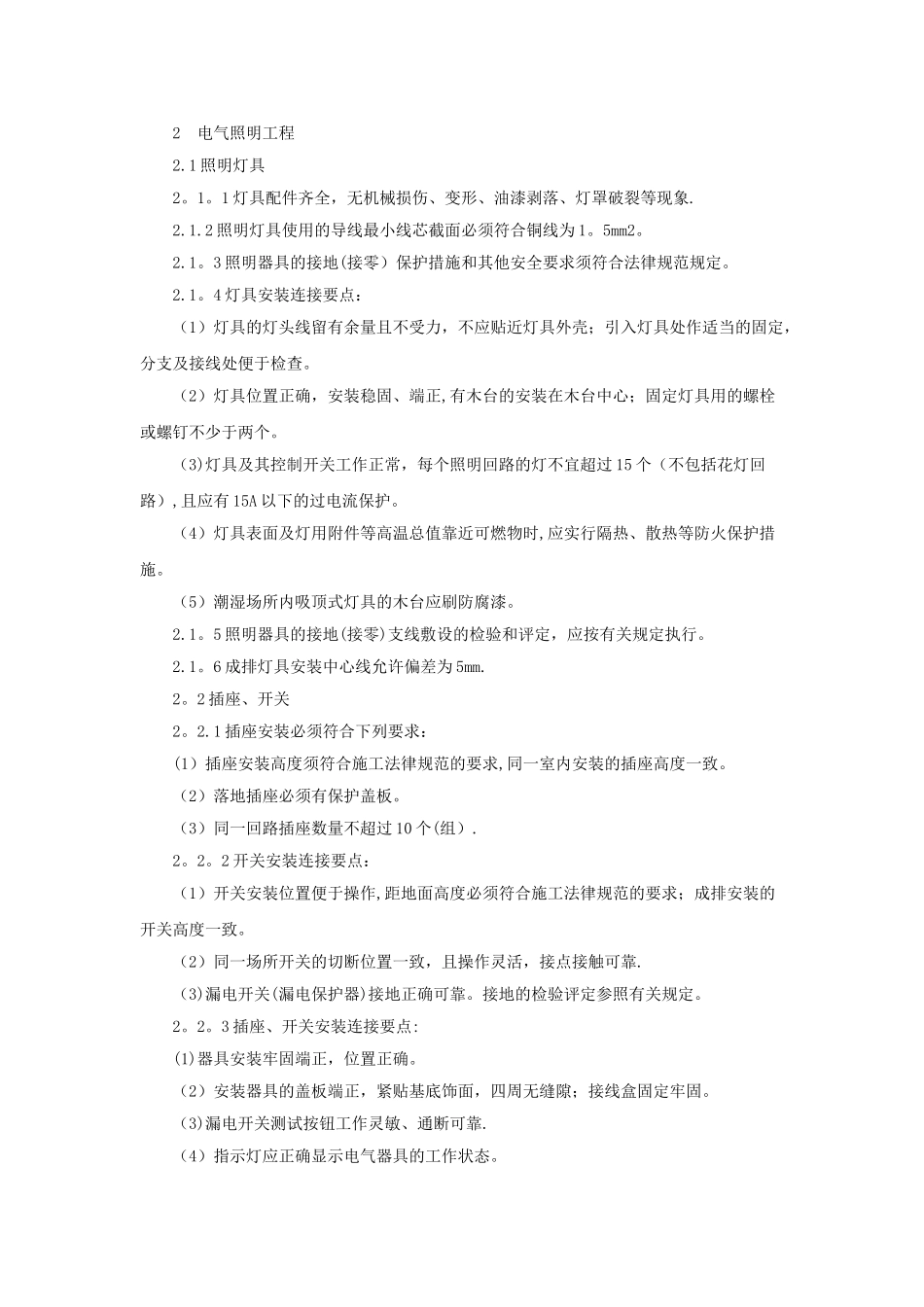

电气管线及照明设备安装施工方案_第3页
3/6
电气管线及照明设备安装施工方案工艺流程:预制支、吊架铁件及管弯→测定盒箱及管路固定点位置→管路固定→管路敷设→管路入盒箱→变形缝处理1 配线工程因配线施工中造成的孔、洞、槽局部破损应在安装工程完毕后修补完整,确保安全运行功能和装饰效果。1。1 配线工程中所有非带电金属部分及外露可导电部分的接地要求应符合有关规定。1。2 配管1。2.1 装饰电气工程配线一律穿管敷设。1.2。2 敷设于潮湿场所(卫生间等)的配管均选用金属管材,管口及管子连接处均应密封处理。1.2。3 所用塑料管(硬质塑料管、半硬质塑料管)、塑料线槽及附件,应采纳氧指数为 27 以上的难燃型制品,并有消防主管部门测试合格报告。1.2。4 明配管排列整齐,固定点的距离均匀;管卡与终端、转弯终点、电气器具或接线盒边缘的距离为 150—500mm; 1.2.5 在电线管路较长或有弯时,必须加装接线盒或分线盒,其位置便于穿线。1.2。6 钢管的连接必须符合下列要求:(1)丝扣连接,管端套丝长度不小于管接头的 1/2;在管接头两端焊跨接接地线.(2)套管连接宜用于暗配管,套管长度为连接管外径的 1。5—3.0 倍;连接管的对口处在套管的中心;套口牢固、严密、防腐。(3)薄壁钢管的连接必须用丝扣连接。1。2。7 管子敷设应符合以下规定:(1)连接紧密,管口光滑,护口齐全;配管及其支架平直牢固,明配管横平竖直,排列整齐、美观;管子弯曲处无明显皱褶;金属管子及其金属附件的油漆防腐完整;管内无毛刺、铁屑等杂物;暗配管保护层大于 15mm。(2)盒(箱)设置正确,牢固可靠,管子进入盒(箱)处顺直,在盒(箱)内露出的长度应<5 mm;用锁紧螺母固定的管口,管子露出锁紧螺母的螺纹为 2—4 扣。(3)配管与设备连接处由相应软管引入,用软管接头或套管粘接法连接,管卡固定,连接牢固,出线口光滑无毛刺;因连接设备而在中间断开的金属管路应设跨接接地线。(4)暗配管路的敷设路线合理、畅通、弯曲少。(5)进入落地式配电箱的电线管路排列整齐,管口应高出基础面≥50 mm。(6)配管线路最短,管线连接电气性能良好,线路进入电气设备和器具的管口位置正确,弯曲处无皱褶,管子接头合理.1.2.8 电线保护管弯曲半径、明配管安装允许偏差和检验方案,应符合有关规定。1.3 配线1.3。1 管(槽)等布线应采纳绝缘电线和电缆。在同一根管或线槽内有几个回路时,所有绝缘电线和电缆都具有与最高标称电压回路绝缘相同的绝缘等级。1.3.2 导线间和导线对地间的绝缘电阻值...
