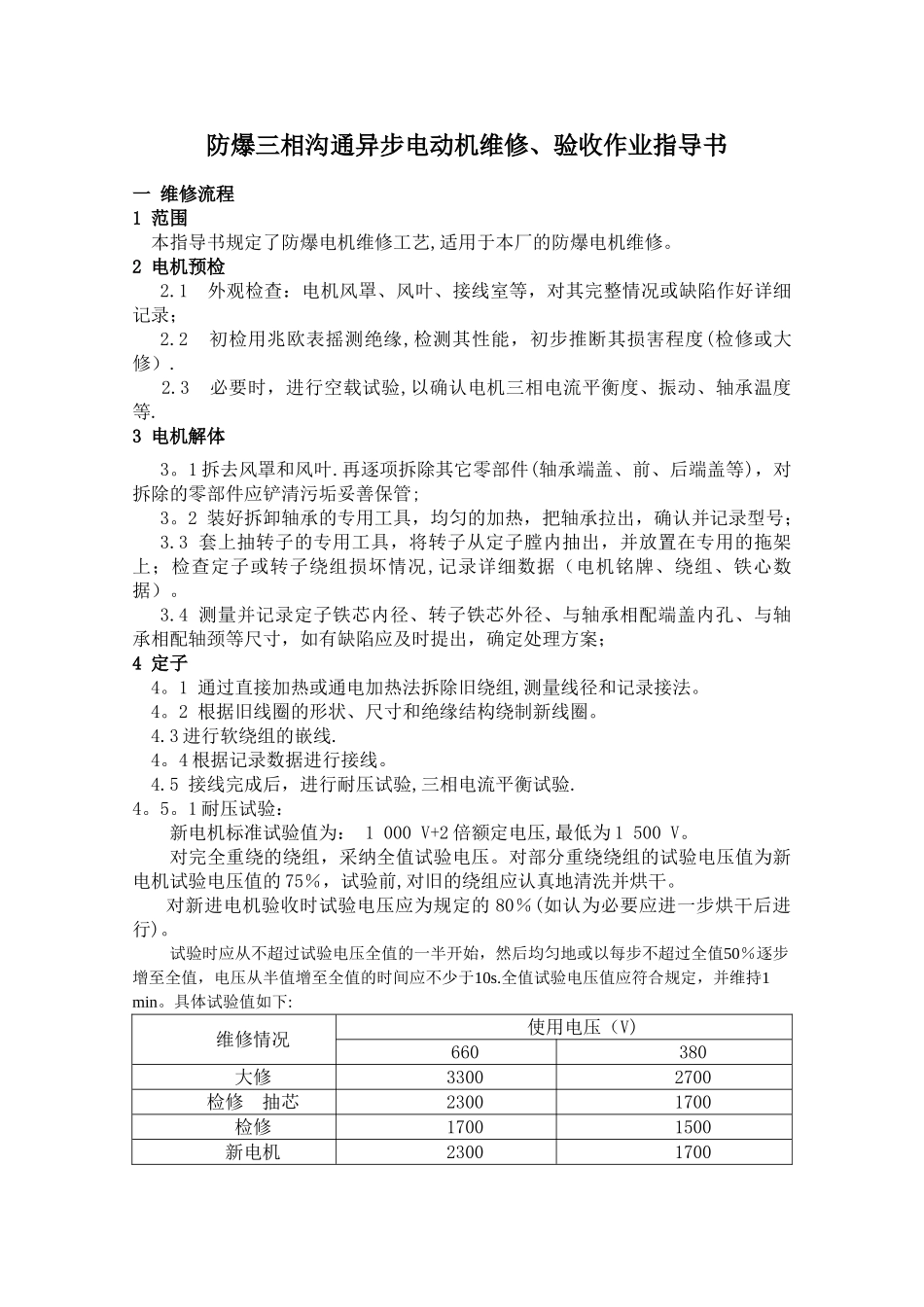

防爆三相沟通异步电动机维修、验收作业指导书一 维修流程1 范围 本指导书规定了防爆电机维修工艺,适用于本厂的防爆电机维修。2 电机预检2.1 外观检查：电机风罩、风叶、接线室等，对其完整情况或缺陷作好详细记录； 2.2 初检用兆欧表摇测绝缘,检测其性能，初步推断其损害程度(检修或大修）. 2.3 必要时，进行空载试验,以确认电机三相电流平衡度、振动、轴承温度等. 3 电机解体3。1 拆去风罩和风叶.再逐项拆除其它零部件(轴承端盖、前、后端盖等)，对拆除的零部件应铲清污垢妥善保管;3。2 装好拆卸轴承的专用工具，均匀的加热，把轴承拉出，确认并记录型号；3.3 套上抽转子的专用工具，将转子从定子膛内抽出，并放置在专用的拖架上；检查定子或转子绕组损坏情况,记录详细数据（电机铭牌、绕组、铁心数据）。3.4 测量并记录定子铁芯内径、转子铁芯外径、与轴承相配端盖内孔、与轴承相配轴颈等尺寸，如有缺陷应及时提出，确定处理方案；4 定子4。1 通过直接加热或通电加热法拆除旧绕组,测量线径和记录接法。4。2 根据旧线圈的形状、尺寸和绝缘结构绕制新线圈。4.3 进行软绕组的嵌线. 4。4 根据记录数据进行接线。4.5 接线完成后，进行耐压试验,三相电流平衡试验.4。5。1 耐压试验：新电机标准试验值为： 1 000 V+2 倍额定电压,最低为 1 500 V。对完全重绕的绕组，采纳全值试验电压。对部分重绕绕组的试验电压值为新电机试验电压值的 75％，试验前,对旧的绕组应认真地清洗并烘干。对新进电机验收时试验电压应为规定的 80％(如认为必要应进一步烘干后进行)。试验时应从不超过试验电压全值的一半开始，然后均匀地或以每步不超过全值50％逐步增至全值，电压从半值增至全值的时间应不少于10s.全值试验电压值应符合规定，并维持1 min。具体试验值如下:维修情况使用电压（V)660380大修33002700检修 抽芯23001700检修17001500新电机230017004。5.2 三相电流平衡试验耐压试验合格的定子三相接头分别和变压器的三相接头连接,接通电源后,手拿一支一端有旋转铁圈的铁条，放入通电的定子内,假如铁条前端的铁圈能均匀的转动，表明新嵌入的线圈三相电流平衡，否则要重新检查定子内新嵌入线圈的正确性。4。6 试验完成合格后焊接接线线头、绑扎、定子内线圈整形4。7 把定子送进烘干室进行预热去潮湿后对定子线圈进行浸漆4。8 把定子放入烘干室进行烘干5 总装5。1 接好接线室5。2 确认新轴承合格，置于专用装置上加热，套入主...
