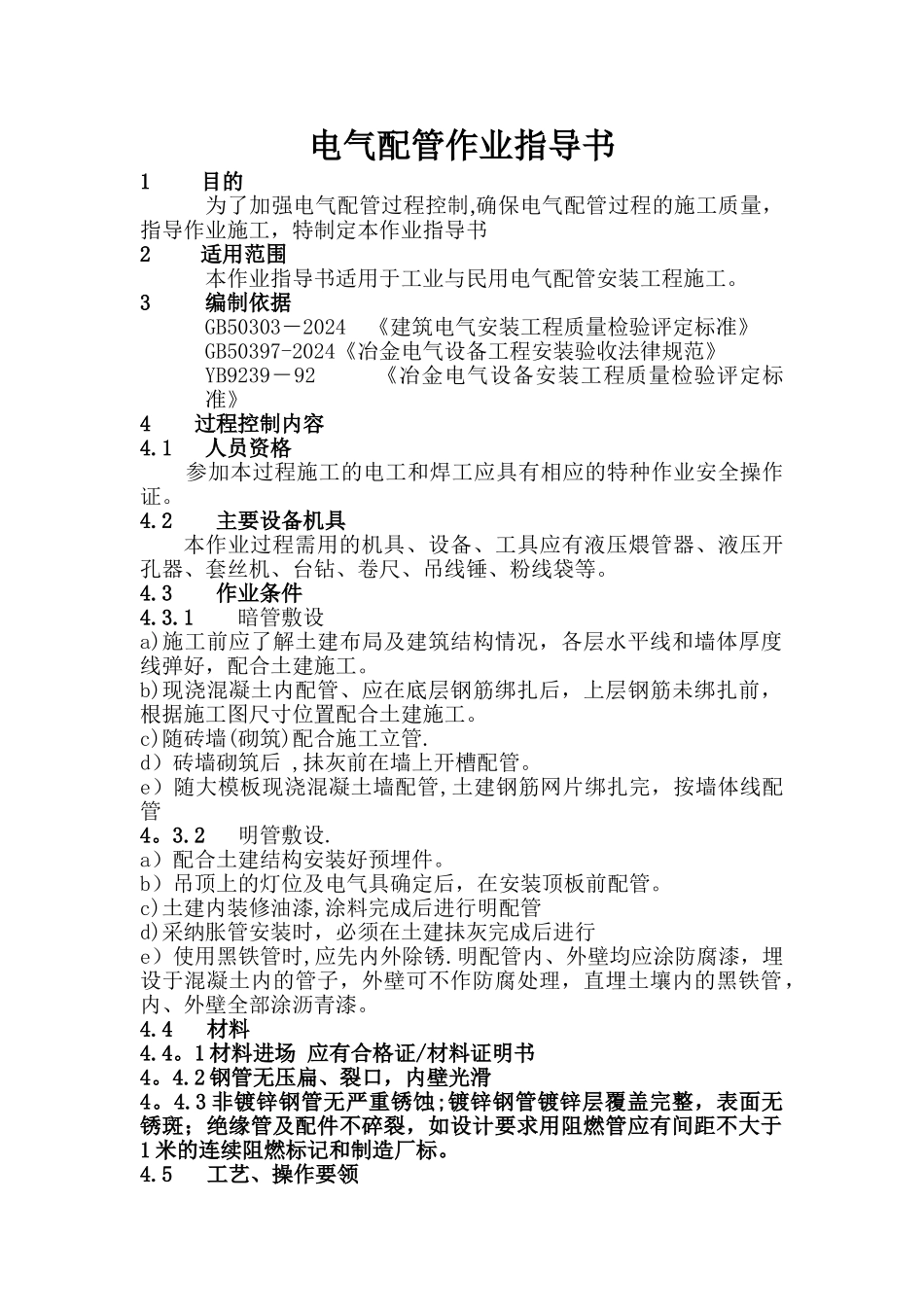

电气配管作业指导书

电气配管作业指导书1 目的为了加强电气配管过程控制,确保电气配管过程的施工质量，指导作业施工，特制定本作业指导书2 适用范围本作业指导书适用于工业与民用电气配管安装工程施工。3 编制依据GB50303－2024 《建筑电气安装工程质量检验评定标准》GB50397-2024《冶金电气设备工程安装验收法律规范》YB9239－92 《冶金电气设备安装工程质量检验评定标准》4 过程控制内容4.1人员资格 参加本过程施工的电工和焊工应具有相应的特种作业安全操作证。4.2 主要设备机具本作业过程需用的机具、设备、工具应有液压煨管器、液压开孔器、套丝机、台钻、卷尺、吊线锤、粉线袋等。4.3 作业条件4.3.1暗管敷设a)施工前应了解土建布局及建筑结构情况，各层水平线和墙体厚度线弹好，配合土建施工。b)现浇混凝土内配管、应在底层钢筋绑扎后，上层钢筋未绑扎前，根据施工图尺寸位置配合土建施工。c)随砖墙(砌筑)配合施工立管.d）砖墙砌筑后 ,抺灰前在墙上开槽配管。e）随大模板现浇混凝土墙配管,土建钢筋网片绑扎完，按墙体线配管4。3.2明管敷设.a）配合土建结构安装好预埋件。b）吊顶上的灯位及电气具确定后，在安装顶板前配管。c)土建内装修油漆,涂料完成后进行明配管d)采纳胀管安装时，必须在土建抺灰完成后进行e）使用黑铁管时,应先内外除锈.明配管内、外壁均应涂防腐漆，埋设于混凝土内的管子，外壁可不作防腐处理，直埋土壤内的黑铁管，内、外壁全部涂沥青漆。4.4 材料4.4。1 材料进场 应有合格证/材料证明书4。4.2 钢管无压扁、裂口，内壁光滑4。4.3 非镀锌钢管无严重锈蚀;镀锌钢管镀锌层覆盖完整，表面无锈斑；绝缘管及配件不碎裂，如设计要求用阻燃管应有间距不大于1 米的连续阻燃标记和制造厂标。4.5 工艺、操作要领4.5。1 暗管敷设的基本要求a） 暗配的电线管应以最近的距离，减少弯曲敷设;埋入墙体或混凝土内的管子,离表面的净距不应小于 15 毫米.b)钢管暗敷时，在建筑物变形缝处，应设补偿装置。c)进入落地式配电箱的电线管路，排列应整齐，管口应高出基础面 50~80 毫米。d)埋入地下的电线管路不宜穿过设备基础,在必须穿过建筑物基础时，应加保护管。e)进入开关，梯度及配电箱的电线管,在没有具体确定标高前，宜高出地坪 100 毫米。f)暗配管时不能并排紧贴，如施工中很难明显分开，可用小水泥块将其隔开。g)电线管的弯曲半径(暗埋）不应小于管子外径的 10 倍，管子弯曲要用弯管机或拗捧使弯曲处平整光滑,不得出现扁折、凹痕等...
