电气配管配线安装工程工艺及质量标准

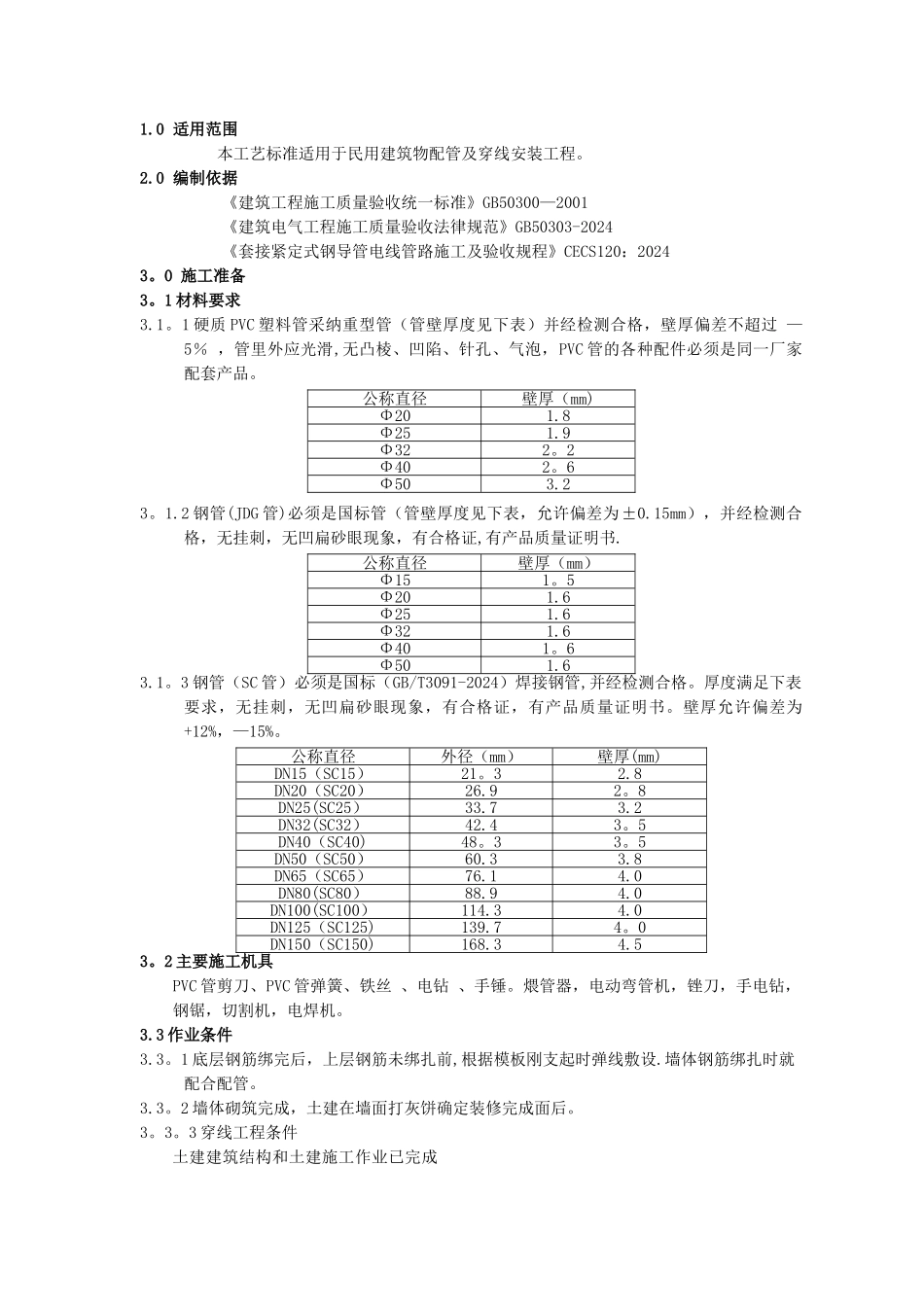

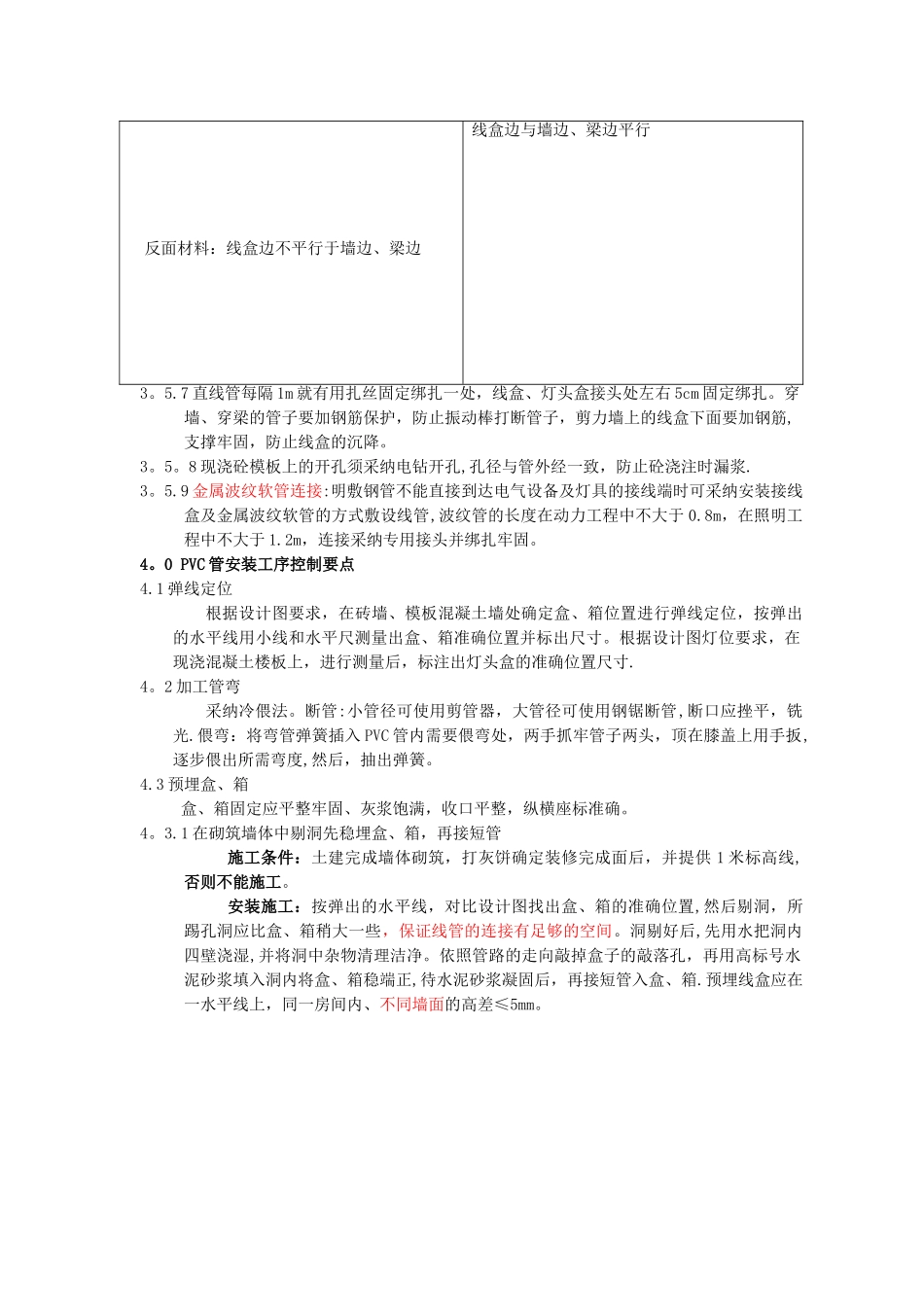

1.0 适用范围本工艺标准适用于民用建筑物配管及穿线安装工程。2.0 编制依据《建筑工程施工质量验收统一标准》GB50300—2001《建筑电气工程施工质量验收法律规范》GB50303-2024《套接紧定式钢导管电线管路施工及验收规程》CECS120：2024 3。0 施工准备3。1 材料要求3.1。1 硬质 PVC 塑料管采纳重型管（管壁厚度见下表）并经检测合格，壁厚偏差不超过 —5％ ，管里外应光滑,无凸棱、凹陷、针孔、气泡，PVC 管的各种配件必须是同一厂家配套产品。公称直径壁厚（mm)Φ201.8Φ251.9Φ322。2Φ402。6Φ503.23。1.2 钢管(JDG 管)必须是国标管（管壁厚度见下表，允许偏差为±0.15mm），并经检测合格，无挂刺，无凹扁砂眼现象，有合格证,有产品质量证明书.公称直径壁厚（mm）Φ151。5Φ201.6Φ251.6Φ321.6Φ401。6Φ501.63.1。3 钢管（SC 管）必须是国标（GB/T3091-2024）焊接钢管,并经检测合格。厚度满足下表要求，无挂刺，无凹扁砂眼现象，有合格证，有产品质量证明书。壁厚允许偏差为+12%，—15%。公称直径外径（mm）壁厚(mm)DN15（SC15）21。32.8DN20（SC20）26.92。8DN25(SC25）33.73.2DN32(SC32）42.43。5DN40（SC40)48。33。5DN50（SC50）60.33.8DN65（SC65）76.14.0DN80(SC80）88.94.0DN100(SC100）114.34.0DN125（SC125)139.74。0DN150（SC150)168.34.53。2 主要施工机具PVC 管剪刀、PVC 管弹簧、铁丝 、电钻 、手锤。煨管器，电动弯管机，锉刀，手电钻，钢锯，切割机，电焊机。3.3 作业条件3.3。1 底层钢筋绑完后，上层钢筋未绑扎前,根据模板刚支起时弹线敷设.墙体钢筋绑扎时就配合配管。3.3。2 墙体砌筑完成，土建在墙面打灰饼确定装修完成面后。3。3。3 穿线工程条件 土建建筑结构和土建施工作业已完成3。4 工艺流程PVC 管：划线定盒位及管路走向→切管和管子弯曲→管的连接和绑扎→箱及过线盒位置的设置→管与盒（箱）的连接→管在收缩缝的处理→线管的疏通→管内穿线钢管(JDG 管、SC 管）：划线定盒位及管路走向→切管→管子煨弯→管的连接→箱及过线盒位置的设置→管与盒（箱）的连接→管在收缩缝的处理→线管的疏通→管内穿线穿线：放线及断线→导线与带线的绑扎→带护口→导线连接→接头搪锡→导线绑扎→线路检查绝缘测试3。5 基本要求3.5。1 管子的弯曲半径大于 10D,弯扁度小于 0.1D。3.5。2 管路太长必须加转线盒，否则穿线会较困难。加转线盒原则如下： 超过 30 米无弯曲时 超过 20 米有...
