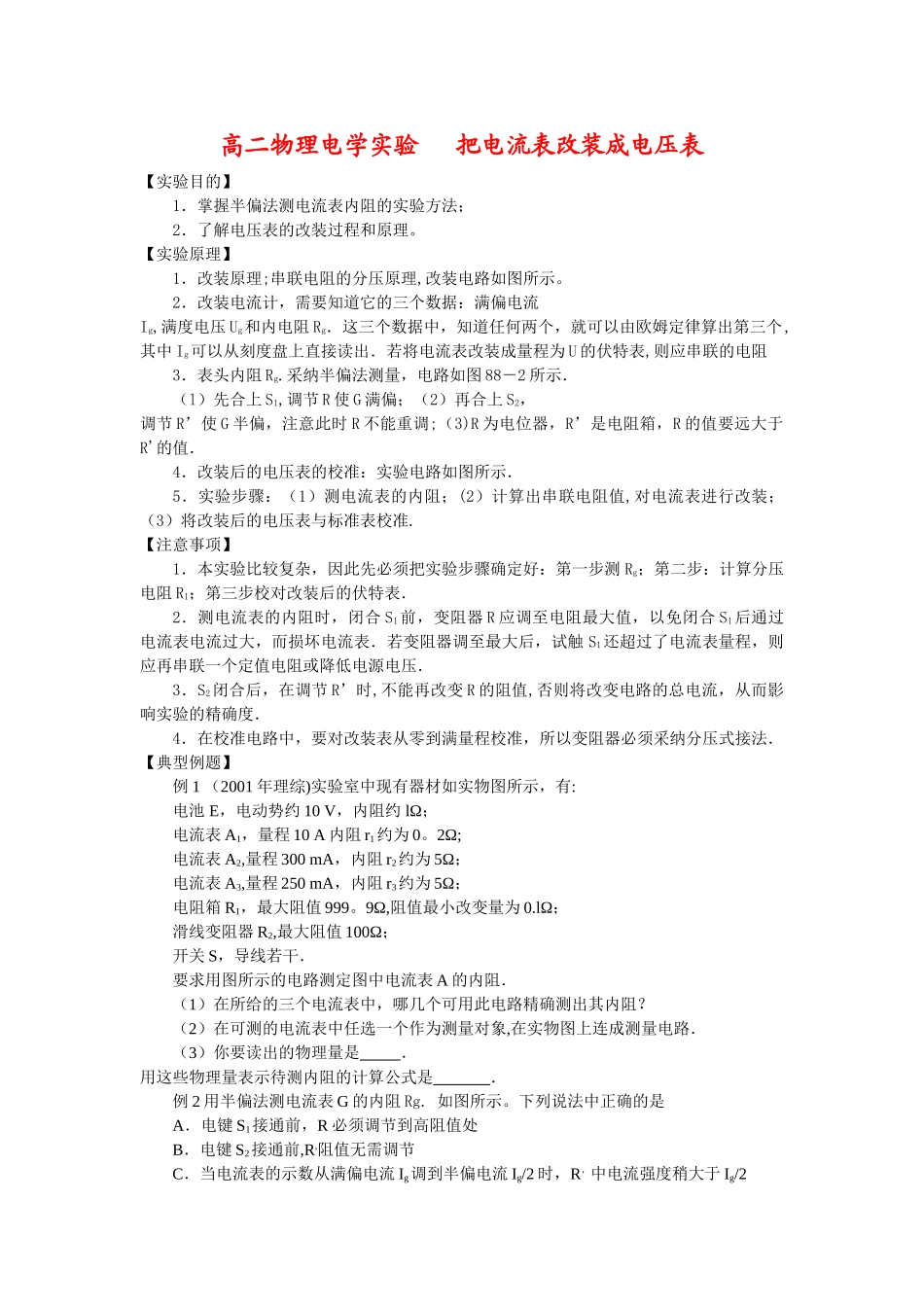

高二物理电学实验 把电流表改装成电压表【实验目的】1．掌握半偏法测电流表内阻的实验方法；2．了解电压表的改装过程和原理。【实验原理】1．改装原理;串联电阻的分压原理,改装电路如图所示。2．改装电流计，需要知道它的三个数据：满偏电流 Ig,满度电压 Ug和内电阻 Rg．这三个数据中，知道任何两个，就可以由欧姆定律算出第三个,其中 Ig可以从刻度盘上直接读出．若将电流表改装成量程为 U 的伏特表,则应串联的电阻3．表头内阻 Rg.采纳半偏法测量，电路如图 88－2 所示．（l）先合上 S1,调节 R 使 G 满偏；（2）再合上 S2， 调节 R’使 G 半偏，注意此时 R 不能重调;（3)R 为电位器，R’是电阻箱，R 的值要远大于R'的值．4．改装后的电压表的校准：实验电路如图所示． 5．实验步骤：（1）测电流表的内阻；(2）计算出串联电阻值,对电流表进行改装；（3）将改装后的电压表与标准表校准.【注意事项】 1．本实验比较复杂，因此先必须把实验步骤确定好：第一步测 Rg；第二步：计算分压电阻 R1；第三步校对改装后的伏特表．2．测电流表的内阻时，闭合 S1前，变阻器 R 应调至电阻最大值，以免闭合 S1后通过电流表电流过大，而损坏电流表．若变阻器调至最大后，试触 S1还超过了电流表量程，则应再串联一个定值电阻或降低电源电压．3．S2闭合后，在调节 R’时,不能再改变 R 的阻值,否则将改变电路的总电流，从而影响实验的精确度．4．在校准电路中，要对改装表从零到满量程校准，所以变阻器必须采纳分压式接法．【典型例题】例 1 （2001 年理综)实验室中现有器材如实物图所示，有:电池 E，电动势约 10 V，内阻约 lΩ；电流表 A1，量程 10 A 内阻 r1约为 0。2Ω;电流表 A2,量程 300 mA，内阻 r2约为 5Ω；电流表 A3,量程 250 mA，内阻 r3约为 5Ω；电阻箱 R1，最大阻值 999。9Ω,阻值最小改变量为 0.lΩ；滑线变阻器 R2,最大阻值 100Ω；开关 S，导线若干．要求用图所示的电路测定图中电流表 A 的内阻．（1）在所给的三个电流表中，哪几个可用此电路精确测出其内阻？（2）在可测的电流表中任选一个作为测量对象,在实物图上连成测量电路．（3）你要读出的物理量是 ．用这些物理量表示待测内阻的计算公式是 ． 例 2 用半偏法测电流表 G 的内阻 Rg. 如图所示。下列说法中正确的是A．电键 S1接通前，R 必须调节到高阻值处B．电键 S2接通前,R,阻值无需调节C．当电流表的示数从满...
