安徽省中考物理 电压表和电流表的改装复习课件-人教版初中九年级全册物理课件

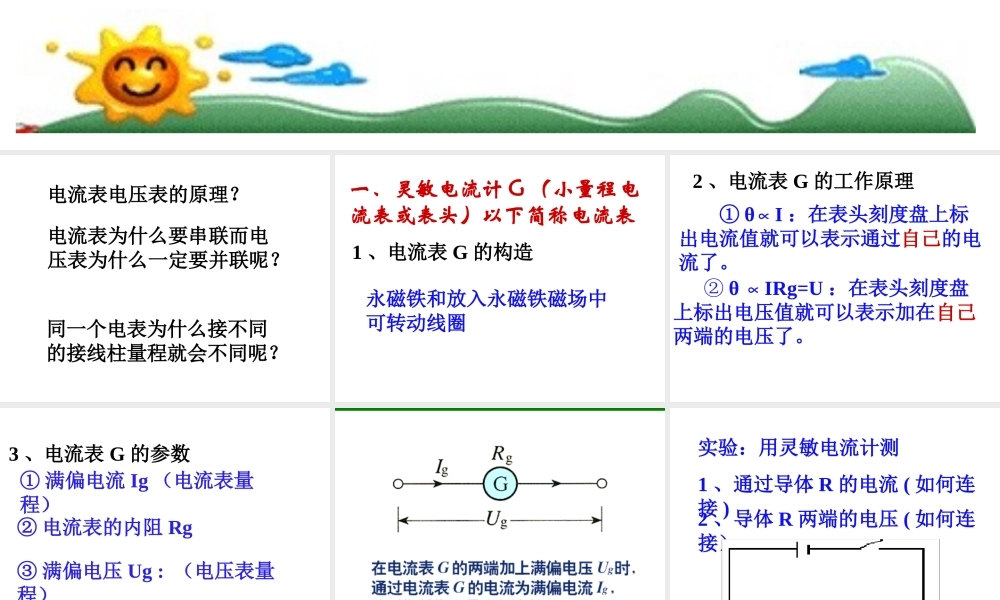

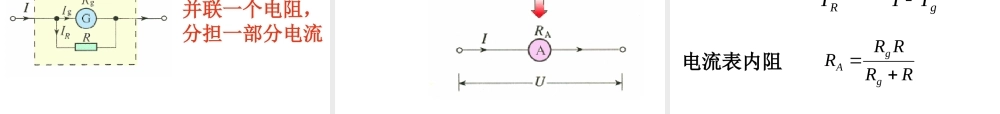

电流表电压表的原理？电流表为什么要串联而电压表为什么一定要并联呢？同一个电表为什么接不同的接线柱量程就会不同呢？一、灵敏电流计 G （小量程电流表或表头）以下简称电流表 1 、电流表 G 的构造永磁铁和放入永磁铁磁场中可转动线圈 ① θI∝ ：在表头刻度盘上标出电流值就可以表示通过自己的电流了。 ② θ IRg=U∝：在表头刻度盘上标出电压值就可以表示加在自己两端的电压了。2 、电流表 G 的工作原理③ 满偏电压 Ug : （电压表量程） ① 满偏电流 Ig （电流表量程） 3 、电流表 G 的参数② 电流表的内阻 RggggRIU 实验：用灵敏电流计测1 、通过导体 R 的电流 ( 如何连接 )2 、导体 R 两端的电压 ( 如何连接）结论：灵敏电流计的量程太小，不能满足实际需要怎么办 ？可是我只有一个Ig=500μA,Rg=200Ω,Ug=0.1V 灵敏电流计和几个定值电阻，我还得测电阻上的电压，我该怎么办？请大家帮我想想办法！！ 串联电路、并联电路特点电流电压电阻串联电路并联电路21III21UUU2121RRUU 21RRR21III1221RRII 21UUU21111RRR1 、串联一个多大的电阻，如何计算？2 、这个阻值是唯一的吗？3 、我能用这个串联了电阻的灵敏电流计测 1.2v 的电压吗 ? 如果能，表盘上的读数是多少？4 、我能不能把这套装置重新弄个壳装起来，直接从表盘上读出电压值呢？5 、我能不能用上述装置测量 3V的电压呢？如果不能又该怎么办？ 6 、现在谁能告诉我，如何将参数为 Ig,Rg,Ug的电流表改装为量程为U 的电压表呢？最后总结：刚才大家的表现非常好，我们不仅出色的完成了任务，还探索出了将电流表改装成电压表的普遍原理。下面我们再回忆一下电压表的改装过程！ 二、电流表 G 改为电压表V1 、电流表改装电压表的原理： 串联一个电阻，分担一部分电压 电路分析2 、分压电阻的计算 gggggRRUUURUURgggRIU 分压电阻电压表内阻RRRgV满偏电压 2 、有一满偏电流 Ig=3mA ，内阻 Rg=120Ω 的电流表 G, 要把它改装成为量程为 6V 的电压表，应 联一个 Ω 的分压电阻。串， 1880二、把表 头 G 改为电流表A我相信大家自己能做了，留作今天的作业1 、表头改装电流表的原理： 并联一个电阻，分担一部分电流 电路分析2 、分流电阻的计算ggggRgRIIIRIIR分流电阻电流表内阻RRRRRggA 2 、有一满偏电流 Ig=3mA ，内阻 Rg=120Ω 的电流表 G, ...
