电磁防护作业指导书

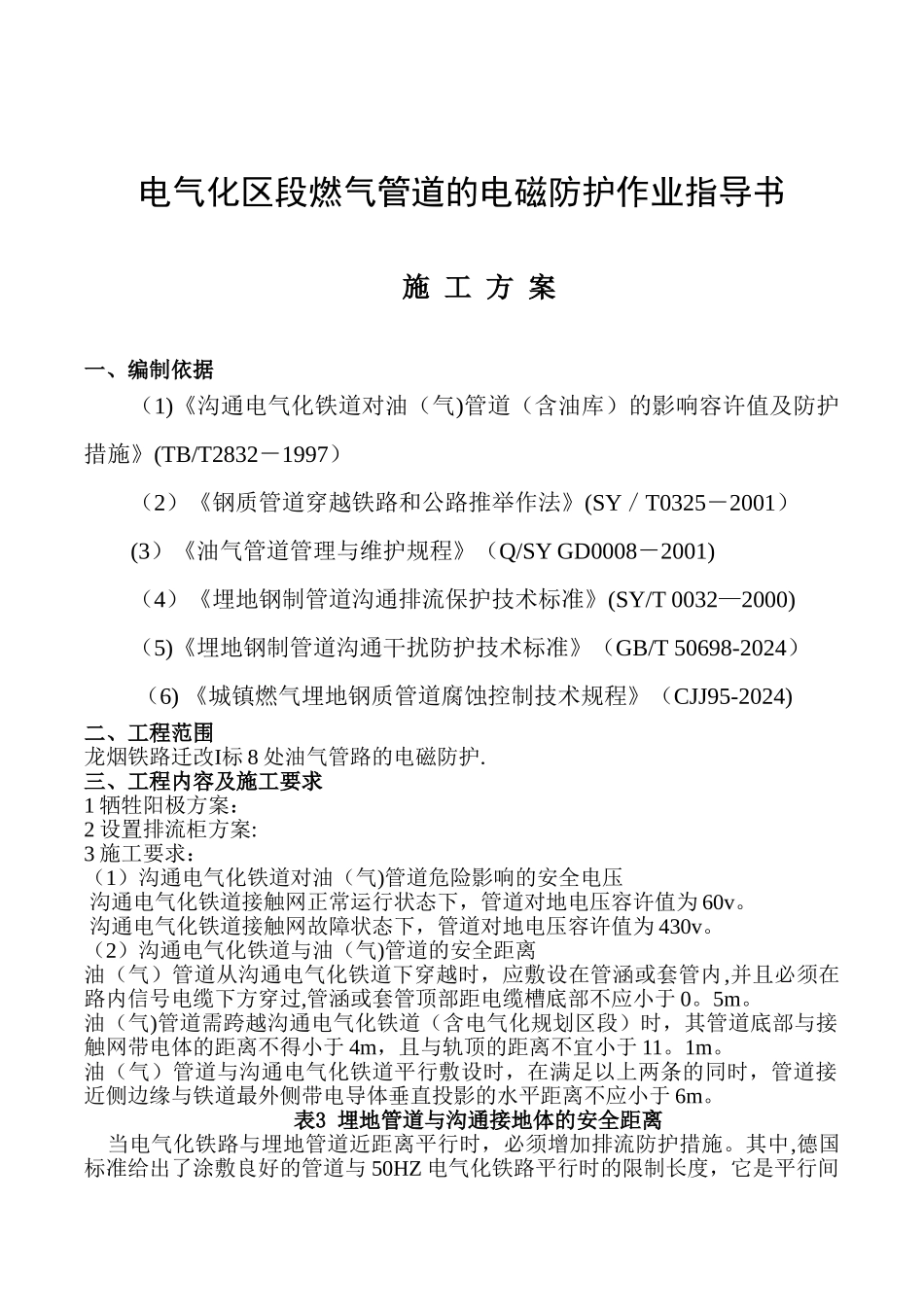

作业指导书作业项目: 电气化 区段燃气 管道的电磁防护 作业日期: 年 月 日 批 准： 年 月 日 审 核: 年 月 日 编 制： 年 月 日 电气化区段燃气管道的电磁防护作业指导书施 工 方 案一、编制依据（1)《沟通电气化铁道对油（气)管道（含油库）的影响容许值及防护措施》(TB/T2832－1997）（2）《钢质管道穿越铁路和公路推举作法》(SY／T0325―2001）(3）《油气管道管理与维护规程》（Q/SY GD0008－2001)（4）《埋地钢制管道沟通排流保护技术标准》(SY/T 0032—2000)（5)《埋地钢制管道沟通干扰防护技术标准》（GB/T 50698-2024） （6) 《城镇燃气埋地钢质管道腐蚀控制技术规程》（CJJ95-2024)二、工程范围龙烟铁路迁改I标 8 处油气管路的电磁防护.三、工程内容及施工要求1 牺牲阳极方案：2 设置排流柜方案:3 施工要求：（1）沟通电气化铁道对油（气)管道危险影响的安全电压 沟通电气化铁道接触网正常运行状态下，管道对地电压容许值为 60v。 沟通电气化铁道接触网故障状态下，管道对地电压容许值为 430v。（2）沟通电气化铁道与油（气)管道的安全距离油（气）管道从沟通电气化铁道下穿越时，应敷设在管涵或套管内,并且必须在路内信号电缆下方穿过,管涵或套管顶部距电缆槽底部不应小于 0。5m。油（气)管道需跨越沟通电气化铁道（含电气化规划区段）时，其管道底部与接触网带电体的距离不得小于 4m，且与轨顶的距离不宜小于 11。1m。油（气）管道与沟通电气化铁道平行敷设时，在满足以上两条的同时，管道接近侧边缘与铁道最外侧带电导体垂直投影的水平距离不应小于 6m。表3 埋地管道与沟通接地体的安全距离 当电气化铁路与埋地管道近距离平行时，必须增加排流防护措施。其中,德国标准给出了涂敷良好的管道与 50HZ 电气化铁路平行时的限制长度，它是平行间距和干扰电流的函数。如表 4 所示。表4 涂敷良好的管道与50HZ电气化铁路平行时的限制长度（km）(3）长度为 300m 与大地绝缘的管段两端应装设单独临时接地极;长度超过 300m与大地绝缘的管段，应由一端开始,每隔 300m 装设一个单独的临时接地极。接地极接地电阻应小于 30 欧姆。（4）临时接地极可以是接地棒、裸露的套管或其它适宜的金属接地体，但不得与邻近的电力线路接地极相连.（5）临时接地极与管道的接连线应采纳截面积不小于 10mm 多股铜芯导线，其接点应具有良好的机械强度和导电性。（6）应首先把接地电缆链接到接地极上，然后...
