电线电缆基础知识培训资料

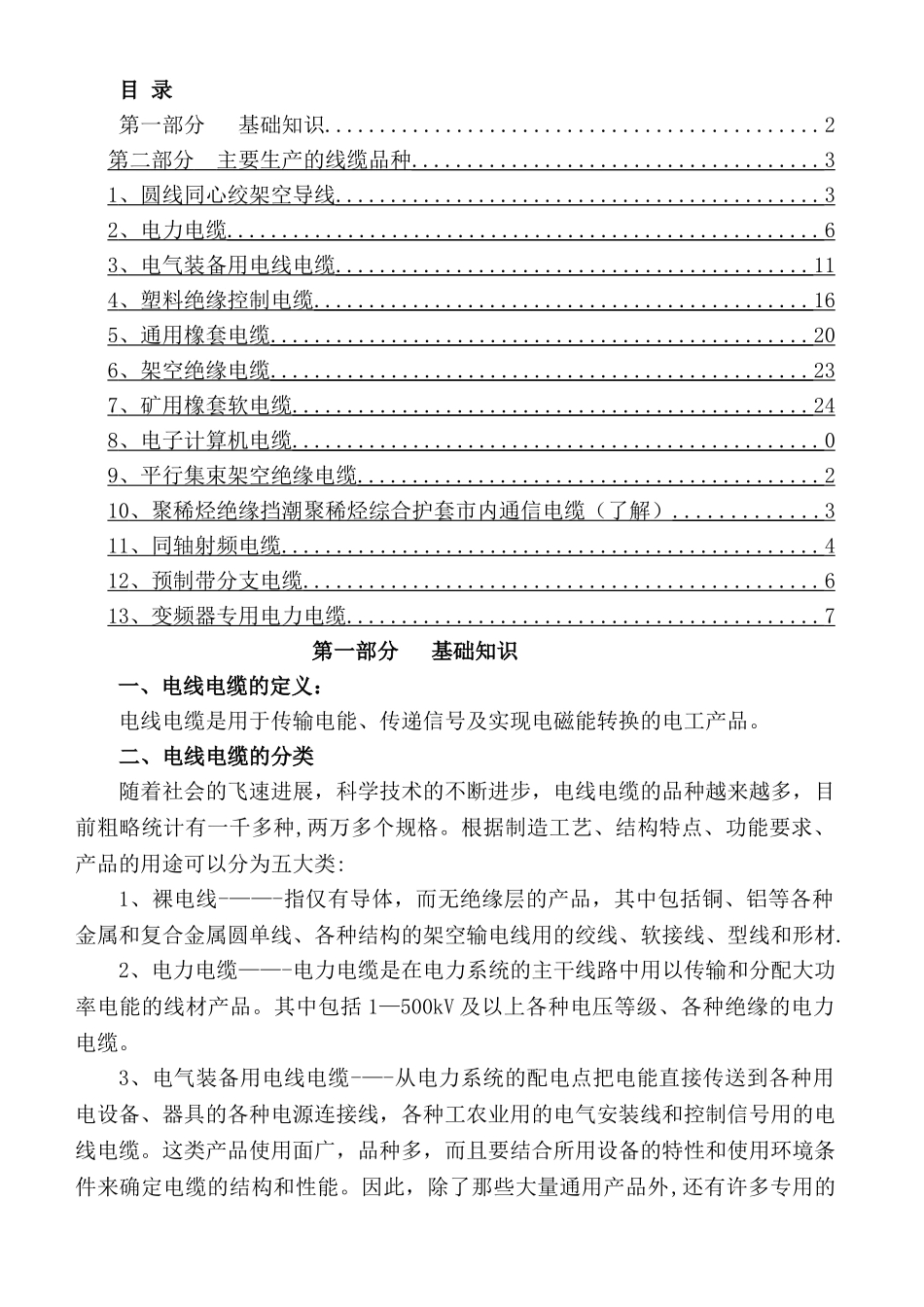

目 录第一部分 基础知识.............................................2第二部分 主要生产的线缆品种 ..................................... 3 1 、圆线同心绞架空导线 ............................................ 3 2 、电力电缆 ...................................................... 6 3 、电气装备用电线电缆 ........................................... 11 4 、塑料绝缘控制电缆 ............................................. 16 5 、通用橡套电缆 ................................................. 20 6 、架空绝缘电缆 ................................................. 23 7 、矿用橡套软电缆 ............................................... 24 8 、电子计算机电缆 ................................................ 0 9 、平行集束架空绝缘电缆 .......................................... 2 10 、聚稀烃绝缘挡潮聚稀烃综合护套市内通信电缆（了解） ............. 3 11 、同轴射频电缆 ................................................. 4 12 、预制带分支电缆 ............................................... 6 13 、变频器专用电力电缆 ........................................... 7 第一部分 基础知识一、电线电缆的定义：电线电缆是用于传输电能、传递信号及实现电磁能转换的电工产品。二、电线电缆的分类随着社会的飞速进展，科学技术的不断进步，电线电缆的品种越来越多，目前粗略统计有一千多种,两万多个规格。根据制造工艺、结构特点、功能要求、产品的用途可以分为五大类:1、裸电线-——-指仅有导体，而无绝缘层的产品，其中包括铜、铝等各种金属和复合金属圆单线、各种结构的架空输电线用的绞线、软接线、型线和形材.2、电力电缆——-电力电缆是在电力系统的主干线路中用以传输和分配大功率电能的线材产品。其中包括 1—500kV 及以上各种电压等级、各种绝缘的电力电缆。3、电气装备用电线电缆-—-从电力系统的配电点把电能直接传送到各种用电设备、器具的各种电源连接线，各种工农业用的电气安装线和控制信号用的电线电缆。这类产品使用面广，品种多，而且要结合所用设备的特性和使用环境条件来确定电缆的结构和性能。因此，除了那些大量通用产品外,还有许多专用的特种电缆.4、通信电缆和光缆--—-通信电缆是传输电话、电报、电视、...
