电线电缆检测作业指导书

电线电缆检测作业指导书_第1页
1/12
电线电缆检测作业指导书_第2页
2/12
电线电缆检测作业指导书_第3页
3/12

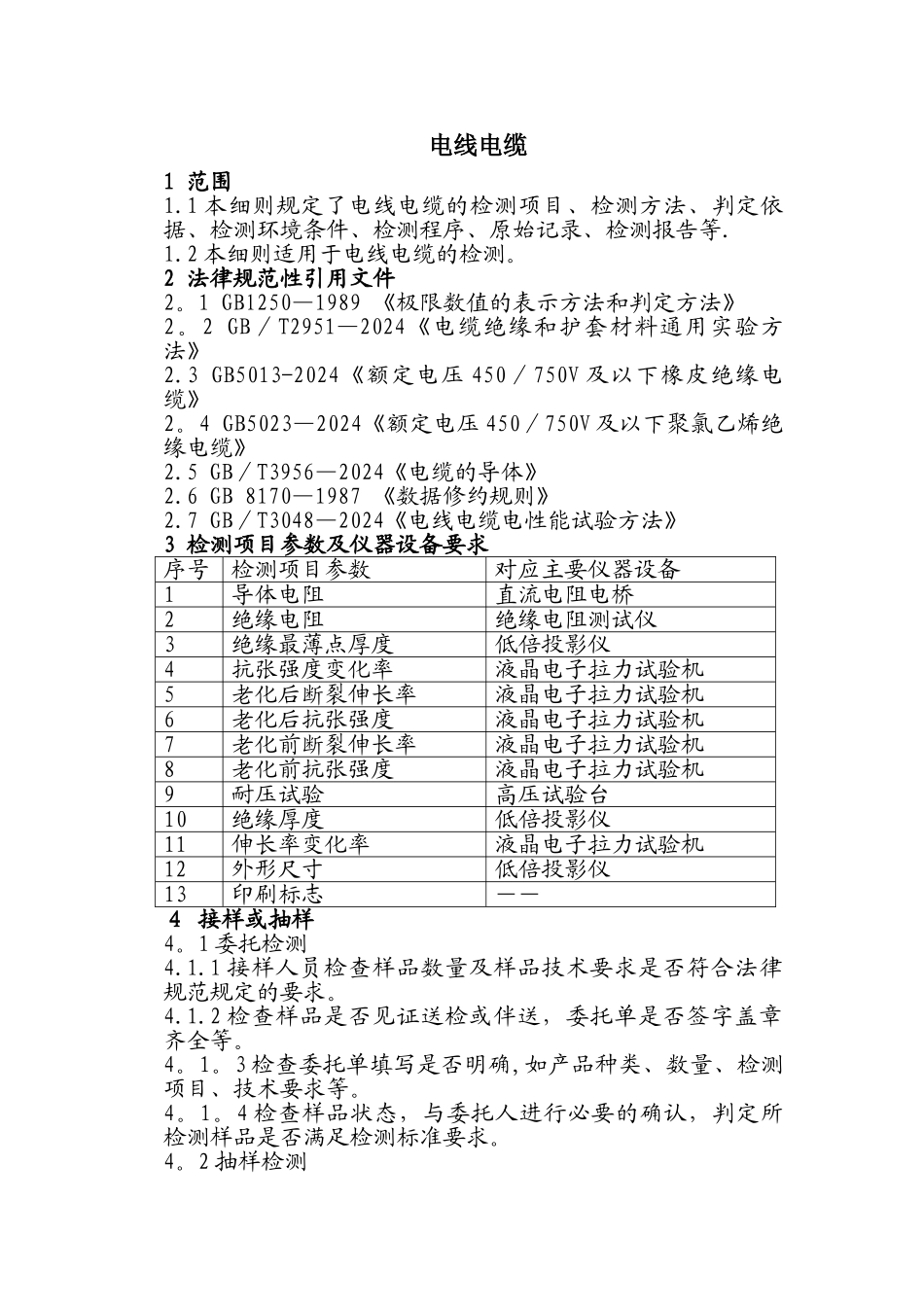

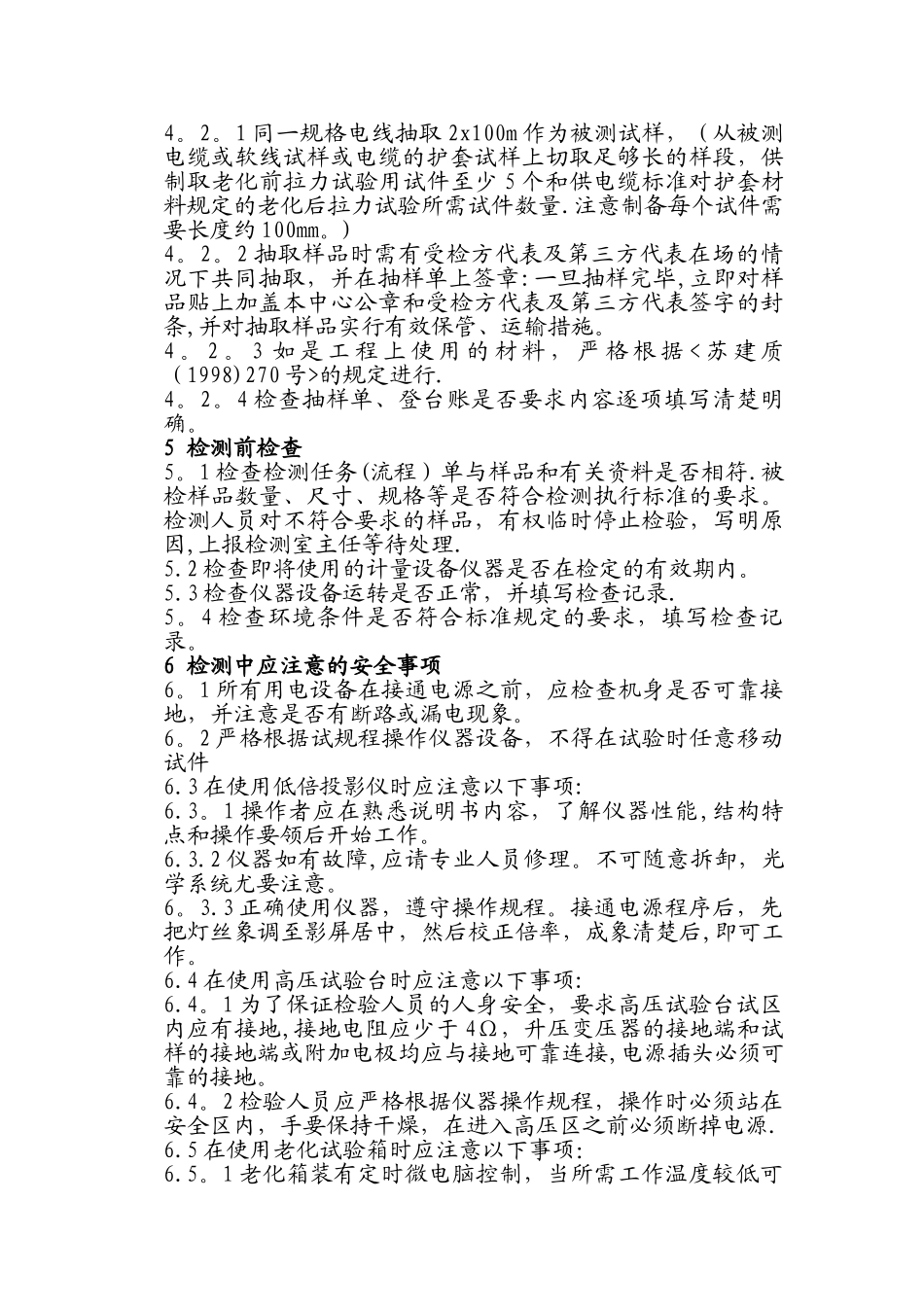

电线电缆1 范围1.1 本细则规定了电线电缆的检测项目、检测方法、判定依据、检测环境条件、检测程序、原始记录、检测报告等.1.2 本细则适用于电线电缆的检测。2 法律规范性引用文件2。1 GBl250—1989 《极限数值的表示方法和判定方法》2。2 GB/T2951—2024《电缆绝缘和护套材料通用实验方法》2.3 GB5013-2024《额定电压 450/750V 及以下橡皮绝缘电缆》2。4 GB5023—2024《额定电压 450/750V 及以下聚氯乙烯绝缘电缆》2.5 GB/T3956—2024《电缆的导体》2.6 GB 8170—1987 《数据修约规则》2.7 GB/T3048—2024《电线电缆电性能试验方法》3 检测项目参数及仪器设备要求序号检测项目参数对应主要仪器设备1导体电阻直流电阻电桥2绝缘电阻绝缘电阻测试仪3绝缘最薄点厚度低倍投影仪4抗张强度变化率液晶电子拉力试验机5老化后断裂伸长率液晶电子拉力试验机6老化后抗张强度液晶电子拉力试验机7老化前断裂伸长率液晶电子拉力试验机8老化前抗张强度液晶电子拉力试验机9耐压试验高压试验台10绝缘厚度低倍投影仪11伸长率变化率液晶电子拉力试验机12外形尺寸低倍投影仪13印刷标志――4 接样或抽样4。1 委托检测4.1.1 接样人员检查样品数量及样品技术要求是否符合法律规范规定的要求。4.1.2 检查样品是否见证送检或伴送,委托单是否签字盖章齐全等。4。1。3 检查委托单填写是否明确,如产品种类、数量、检测项目、技术要求等。4。1。4 检查样品状态,与委托人进行必要的确认,判定所检测样品是否满足检测标准要求。4。2 抽样检测4。2。1 同一规格电线抽取 2x100m 作为被测试样,(从被测电缆或软线试样或电缆的护套试样上切取足够长的样段,供制取老化前拉力试验用试件至少 5 个和供电缆标准对护套材料规定的老化后拉力试验所需试件数量.注意制备每个试件需要长度约 100mm。)4。2。2 抽取样品时需有受检方代表及第三方代表在场的情况下共同抽取,并在抽样单上签章:一旦抽样完毕,立即对样品贴上加盖本中心公章和受检方代表及第三方代表签字的封条,并对抽取样品实行有效保管、运输措施。4 。 2 。 3 如 是 工 程 上 使 用 的 材 料 , 严 格 根 据 < 苏 建 质(1998)270 号>的规定进行.4。2。4 检查抽样单、登台账是否要求内容逐项填写清楚明确。5 检测前检查5。1 检查检测任务(流程)单与样品和有关资料是否相符.被检样品数量、尺寸、规格等是否符合检测执行标准的要求。检测人员对不符合要求的样...
