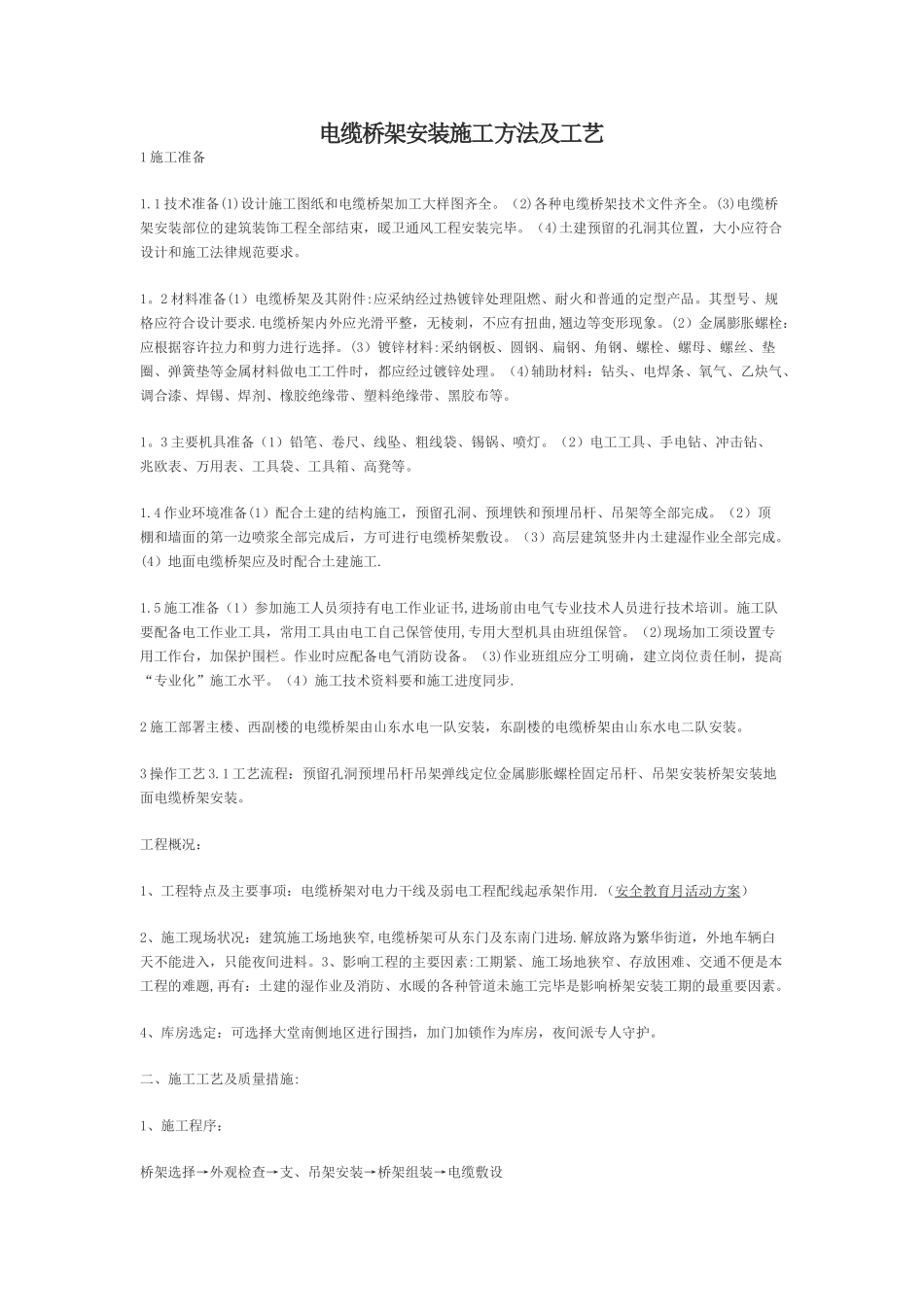

电缆桥架安装施工方法及工艺1 施工准备1.1 技术准备(1)设计施工图纸和电缆桥架加工大样图齐全。（2)各种电缆桥架技术文件齐全。(3)电缆桥架安装部位的建筑装饰工程全部结束，暖卫通风工程安装完毕。（4)土建预留的孔洞其位置，大小应符合设计和施工法律规范要求。1。2 材料准备(1）电缆桥架及其附件:应采纳经过热镀锌处理阻燃、耐火和普通的定型产品。其型号、规格应符合设计要求.电缆桥架内外应光滑平整，无棱刺，不应有扭曲,翘边等变形现象。(2）金属膨胀螺栓：应根据容许拉力和剪力进行选择。(3）镀锌材料:采纳钢板、圆钢、扁钢、角钢、螺栓、螺母、螺丝、垫圈、弹簧垫等金属材料做电工工件时，都应经过镀锌处理。（4)辅助材料：钻头、电焊条、氧气、乙炔气、调合漆、焊锡、焊剂、橡胶绝缘带、塑料绝缘带、黑胶布等。1。3 主要机具准备（1）铅笔、卷尺、线坠、粗线袋、锡锅、喷灯。（2）电工工具、手电钻、冲击钻、兆欧表、万用表、工具袋、工具箱、高凳等。1.4 作业环境准备(1）配合土建的结构施工，预留孔洞、预埋铁和预埋吊杆、吊架等全部完成。（2）顶棚和墙面的第一边喷浆全部完成后，方可进行电缆桥架敷设。（3）高层建筑竖井内土建湿作业全部完成。(4）地面电缆桥架应及时配合土建施工.1.5 施工准备（1）参加施工人员须持有电工作业证书,进场前由电气专业技术人员进行技术培训。施工队要配备电工作业工具，常用工具由电工自己保管使用,专用大型机具由班组保管。（2)现场加工须设置专用工作台，加保护围栏。作业时应配备电气消防设备。（3)作业班组应分工明确，建立岗位责任制，提高“专业化”施工水平。（4）施工技术资料要和施工进度同步.2 施工部署主楼、西副楼的电缆桥架由山东水电一队安装，东副楼的电缆桥架由山东水电二队安装。3 操作工艺 3.1 工艺流程：预留孔洞预埋吊杆吊架弹线定位金属膨胀螺栓固定吊杆、吊架安装桥架安装地面电缆桥架安装。工程概况：1、工程特点及主要事项：电缆桥架对电力干线及弱电工程配线起承架作用.（安全教育月活动方案）2、施工现场状况：建筑施工场地狭窄,电缆桥架可从东门及东南门进场.解放路为繁华街道，外地车辆白天不能进入，只能夜间进料。3、影响工程的主要因素:工期紧、施工场地狭窄、存放困难、交通不便是本工程的难题,再有：土建的湿作业及消防、水暖的各种管道未施工完毕是影响桥架安装工期的最重要因素。4、库房选定：可选择大堂南侧地区进行围挡，加门加锁作为库房，夜间派专...
