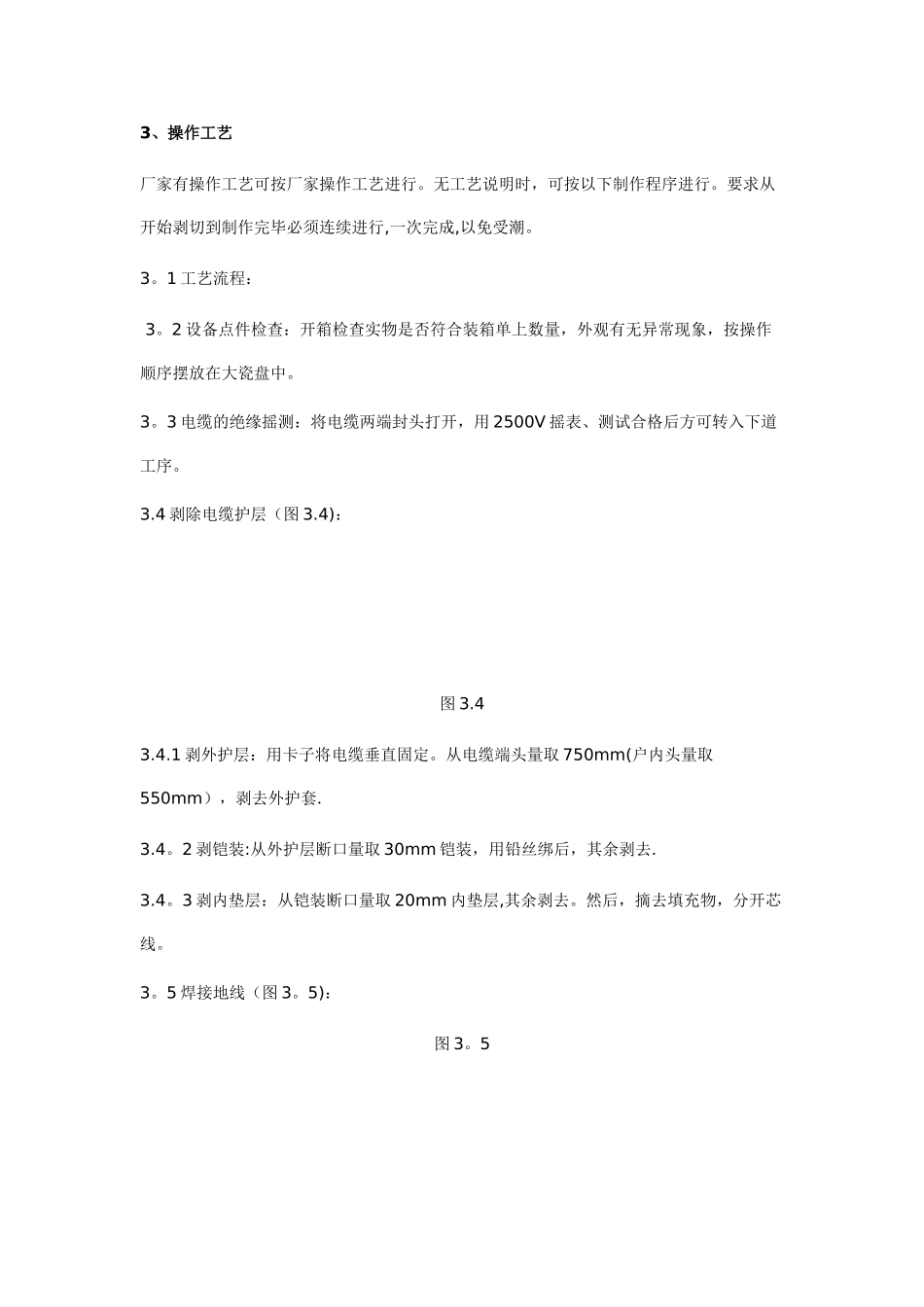

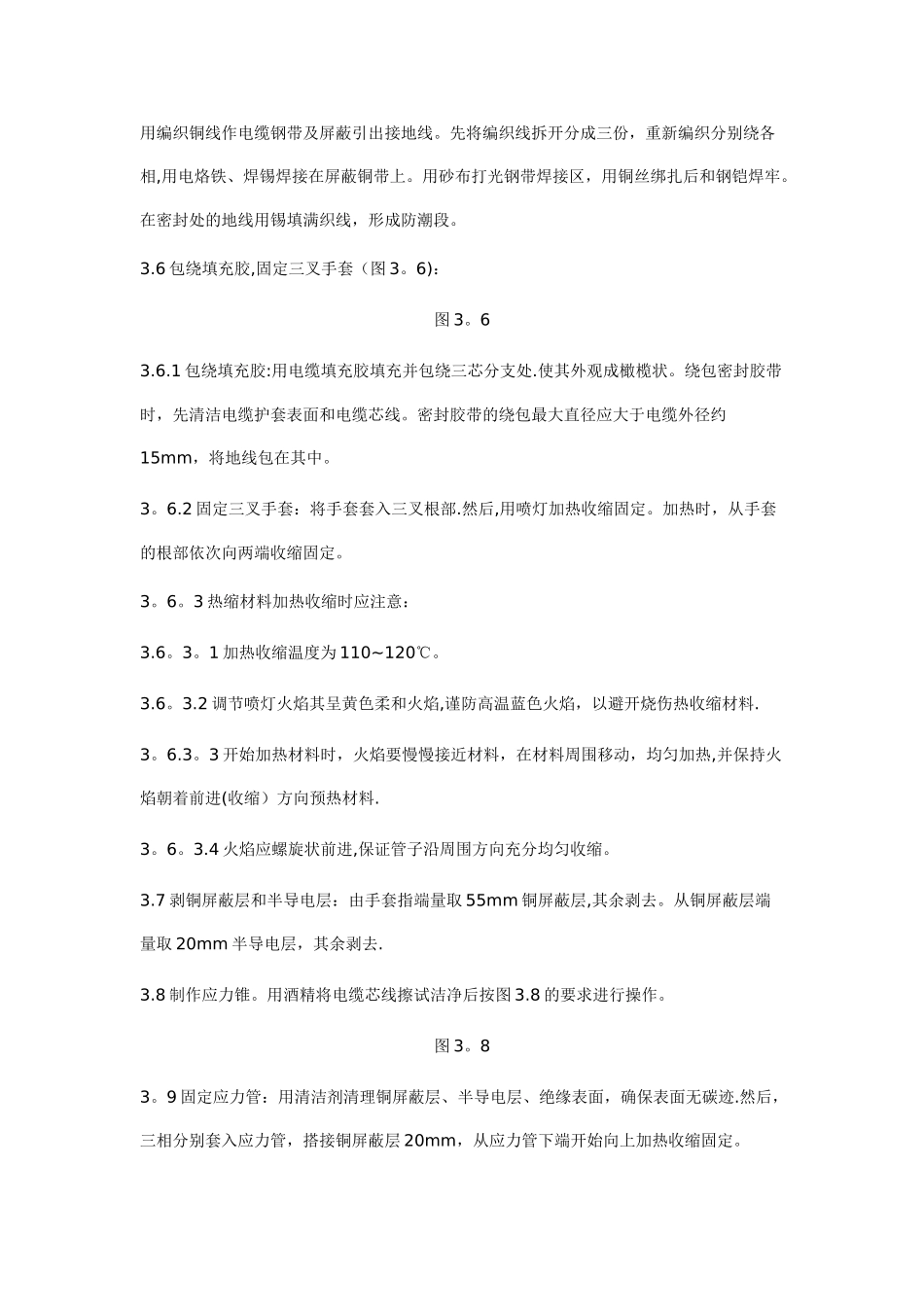

SGBZ—0605 10(6)kV 交联聚乙烯绝缘电缆户内、户外热缩终端头制作施工工艺标准依据标准:《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收法律规范》GB50303—20241、范围本工艺标准适用于一般工业与民用建筑电气安装工程 10(6)kV 交联聚乙烯绝缘电缆户内、户外热缩终端头制作。2、施工准备2.1 设备及材料要求:2.1.1 所用设备及材料要符合电压等级及设计要求,并有产品合格证明。2.1.2 主要材料:绝缘三叉手套、绝缘管、应力管、编织铜线、填充胶、密封胶带、密封管、相色管、防雨裙。辅助材料:接线端子、焊锡、清洁剂、砂布、白布、汽油、焊油。2.2 主要机具:喷灯、压接钳、钢卷尺、钢锯、电烙铁、电工刀、克丝钳、改锥、大瓷盘。2。3 作业条件:2.3.1 有较宽敞的操作场地,施工现场洁净,并备有 220V 沟通电源。2.3。2 作业场所环境温度在 0℃以上,相对湿度 70%以下,严禁在雨、雾、风天气中施工。2。3.3 高空作业(电杆上)应搭好平台,在施工部位上方搭好帐篷,防止灰尘侵入(室外).2。3。4 变压器、高压开关柜(高压开关)、电缆均安装完毕,电缆绝缘合格.3、操作工艺厂家有操作工艺可按厂家操作工艺进行。无工艺说明时,可按以下制作程序进行。要求从开始剥切到制作完毕必须连续进行,一次完成,以免受潮。3。1 工艺流程: 3。2 设备点件检查:开箱检查实物是否符合装箱单上数量,外观有无异常现象,按操作顺序摆放在大瓷盘中。3。3 电缆的绝缘摇测:将电缆两端封头打开,用 2500V 摇表、测试合格后方可转入下道工序。3.4 剥除电缆护层(图 3.4): 图 3.43.4.1 剥外护层:用卡子将电缆垂直固定。从电缆端头量取 750mm(户内头量取550mm),剥去外护套.3.4。2 剥铠装:从外护层断口量取 30mm 铠装,用铅丝绑后,其余剥去.3.4。3 剥内垫层:从铠装断口量取 20mm 内垫层,其余剥去。然后,摘去填充物,分开芯线。3。5 焊接地线(图 3。5):图 3。5用编织铜线作电缆钢带及屏蔽引出接地线。先将编织线拆开分成三份,重新编织分别绕各相,用电烙铁、焊锡焊接在屏蔽铜带上。用砂布打光钢带焊接区,用铜丝绑扎后和钢铠焊牢。在密封处的地线用锡填满织线,形成防潮段。3.6 包绕填充胶,固定三叉手套(图 3。6):图 3。63.6.1 包绕填充胶:用电缆填充胶填充并包绕三芯分支处.使其外观成橄榄状。绕包密封胶带时,先清洁电缆护套表面和电缆芯线。密封胶带的绕包最大直径应大于电缆外径约15mm,...
