电能表校验作业指导书

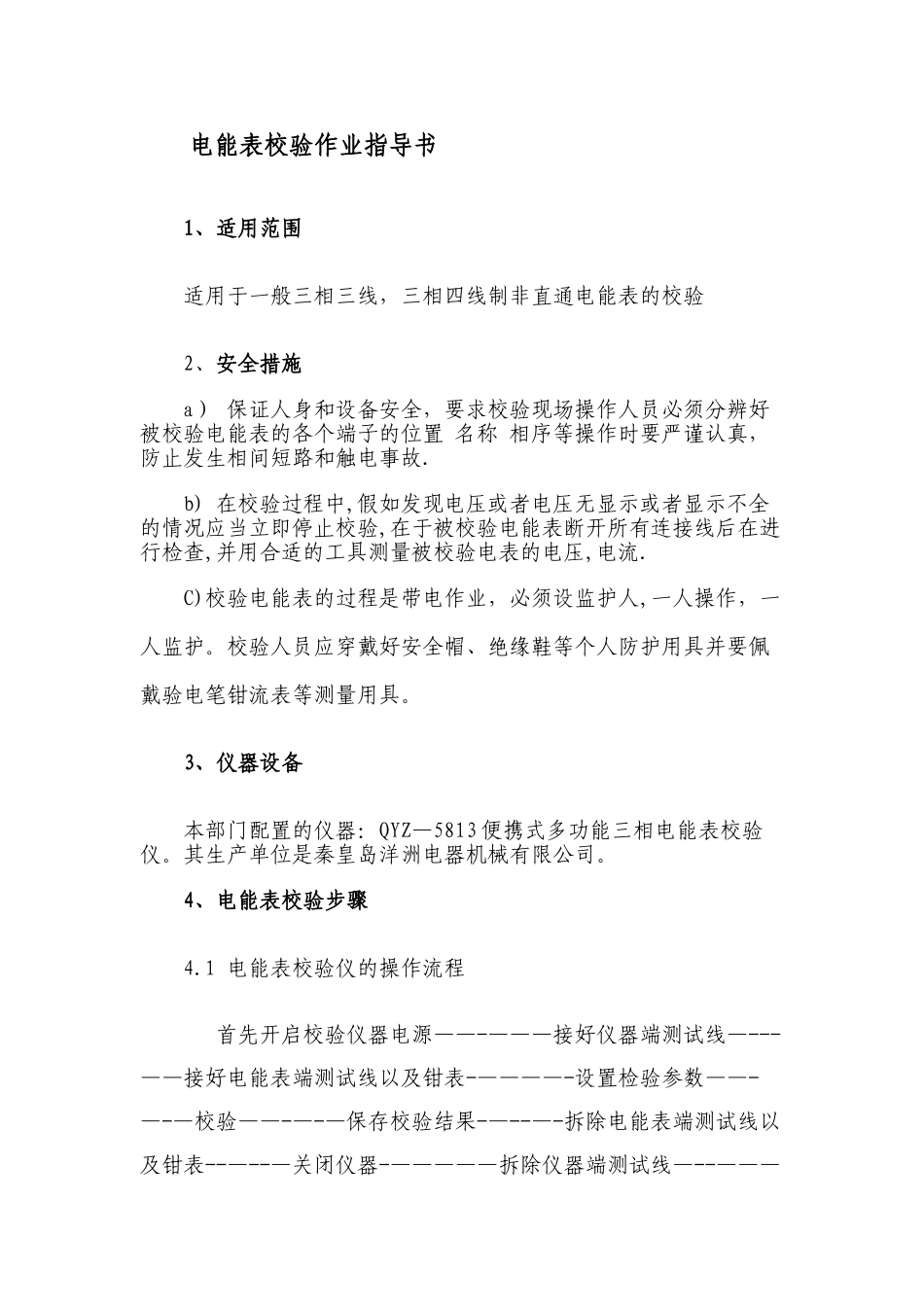

电能表校验作业指导书_第1页
1/5
电能表校验作业指导书_第2页
2/5

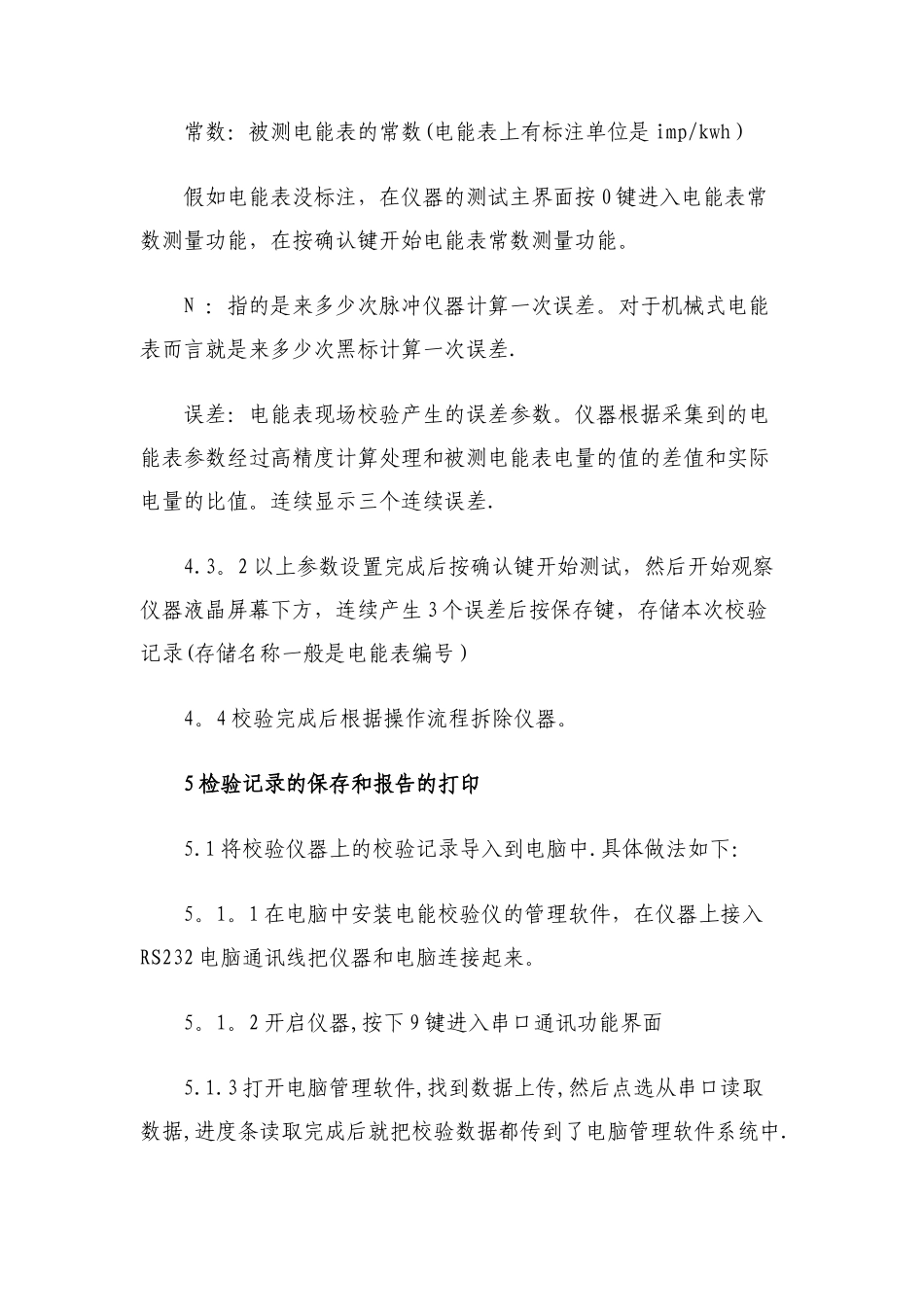

电能表校验作业指导书_第3页
3/5
电能表校验作业指导书1、适用范围适用于一般三相三线,三相四线制非直通电能表的校验2、安全措施a) 保证人身和设备安全,要求校验现场操作人员必须分辨好被校验电能表的各个端子的位置 名称 相序等操作时要严谨认真,防止发生相间短路和触电事故.b) 在校验过程中,假如发现电压或者电压无显示或者显示不全的情况应当立即停止校验,在于被校验电能表断开所有连接线后在进行检查,并用合适的工具测量被校验电表的电压,电流.C)校验电能表的过程是带电作业,必须设监护人,一人操作,一人监护。校验人员应穿戴好安全帽、绝缘鞋等个人防护用具并要佩戴验电笔钳流表等测量用具。3、仪器设备本部门配置的仪器:QYZ—5813 便携式多功能三相电能表校验仪。其生产单位是秦皇岛洋洲电器机械有限公司。4、电能表校验步骤4.1 电能表校验仪的操作流程 首先开启校验仪器电源——-———接好仪器端测试线—---——接好电能表端测试线以及钳表-————-设置检验参数——-—-—校验——-—-—保存校验结果-—--—-拆除电能表端测试线以及钳表--—--—关闭仪器-—————拆除仪器端测试线—--———收拾好放回手提箱4.2 校验电能表的分类 现阶段我公司使用的电能表有两类一是三相四线制的电能表另一种是三相三线制电能表下面分开介绍校验的接线方法.4。2.1 三相三线制电能表接线方法校验仪的 Ua Uc Ub (三相三线测量时 B 相电压必须接到电压端子的公共端 COM)电压端子分便接所校电能表的 Ua Uc Ub 校验仪的 AC 两项电流分别接入电能表的 Ia Ic 。脉冲输入装置插入电能表光电借口,两外一端接入仪器光电端口.接线图如下图所示4。2.2 校验三相四线制电能表的接线方法 校验三相四线制电能表时,将仪器的 Ua Ub Uc COM 四个电压端子分别接入电能表 Ua Ub Uc 和 Un 。仪器的 A B C 三项电流分别接入 Ia Ib Ic 脉冲输入装置接入电能表的光电输出端子上。接线图如下图所示4。3 开机校验 4。3.1 线接好以后,认真检查一下各个端子有无错误,无错误以后按电源键开机,开机完成后先选择校验项目-有功 ,根据信号采集器的形式选择光电或者手动。设置完成后开始设置校验所需要的参数常数:被测电能表的常数(电能表上有标注单位是 imp/kwh)假如电能表没标注,在仪器的测试主界面按 0 键进入电能表常数测量功能,在按确认键开始电能表常数测量功能。N :指的是来多少次脉冲仪器计算一次误差。对于机械式电能表而言就是来多少...
