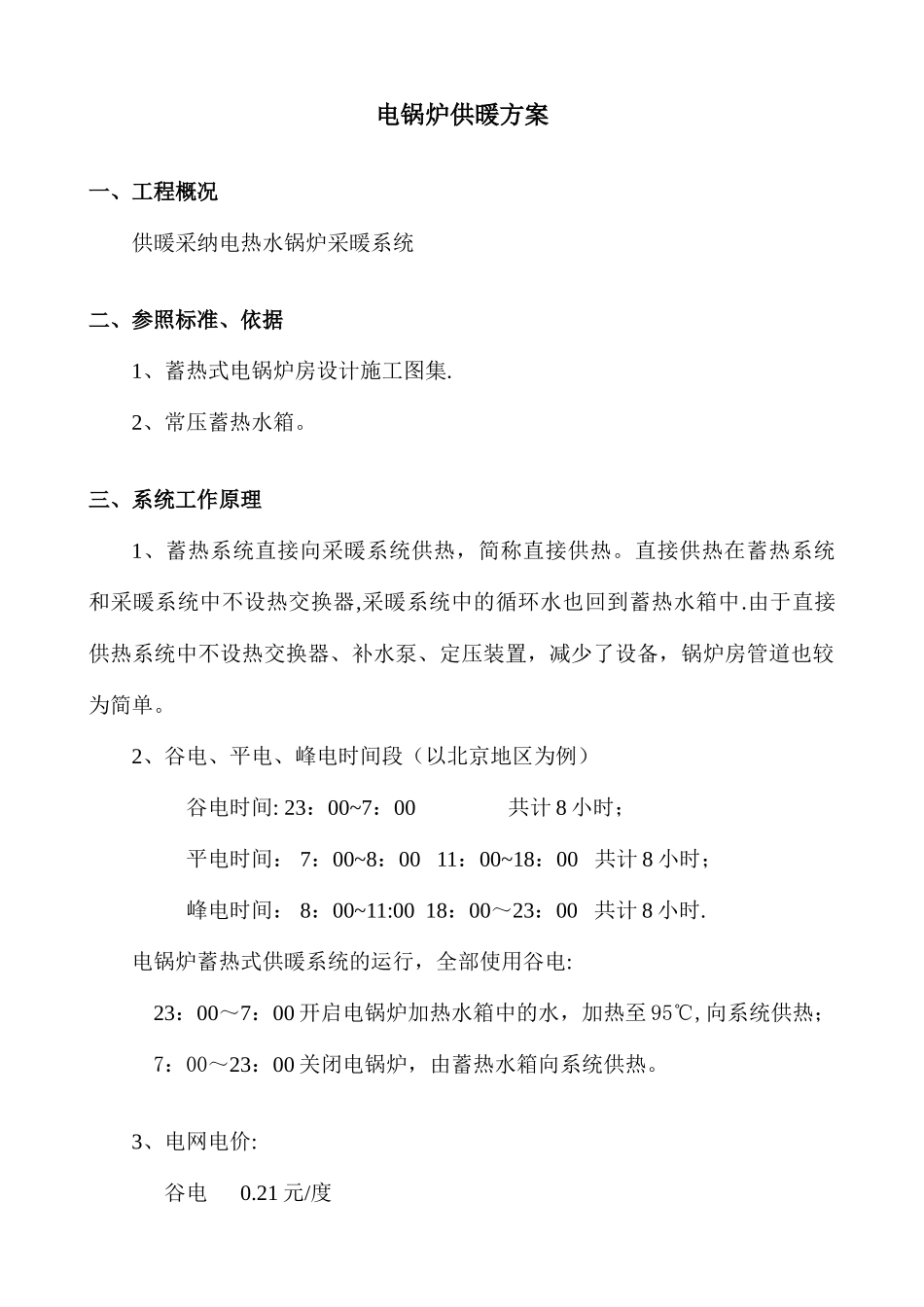

电锅炉供暖方案一、工程概况供暖采纳电热水锅炉采暖系统二、参照标准、依据1、蓄热式电锅炉房设计施工图集.2、常压蓄热水箱。三、系统工作原理1、蓄热系统直接向采暖系统供热，简称直接供热。直接供热在蓄热系统和采暖系统中不设热交换器,采暖系统中的循环水也回到蓄热水箱中.由于直接供热系统中不设热交换器、补水泵、定压装置，减少了设备，锅炉房管道也较为简单。2、谷电、平电、峰电时间段（以北京地区为例）谷电时间: 23：00~7：00 共计 8 小时；平电时间： 7：00~8：00 11：00~18：00 共计 8 小时；峰电时间： 8：00~11:00 18：00～23：00 共计 8 小时.电锅炉蓄热式供暖系统的运行，全部使用谷电:23：00～7：00 开启电锅炉加热水箱中的水，加热至 95℃,向系统供热；7：00～23：00 关闭电锅炉，由蓄热水箱向系统供热。3、电网电价:谷电 0.21 元/度平电 0.52 元/度峰电 0。84 元/度4、自控：蓄热状态和供热状态，蓄热水箱中的热水温度不断的在变化。但是锅炉房采暖供水温度却不能随蓄热水箱温度的变化而变化。为使锅炉房采暖供水温度保持在设定范围内，实行有效的温度调控装置是必须的。对直接供热的系统,采纳合流三通阀来调控锅炉房采暖供水温度。淋浴系统出水管设温度自动控制阀。5、蓄热式电锅炉房系统单独设置系统控制柜,系统控制柜一般应具备以下功能:① 控制蓄热箱是否达到蓄热温度。② 控制锅炉在 23：00 自动启动，7：00 达到蓄热温度后自动停炉。③ 控制电动三通阀，调控锅炉房采暖供水温度。④ 控制蓄热泵的启停，保证先启泵，后启炉，先停炉,后停泵.6、电气部分:① 电锅炉的电源应由配电室直接供给，可用电缆或金属排输送。② 锅炉控制柜及系统控制柜宜单独设置在控制室内.③ 所有设备外壳均应有可靠接地，接地电阻按有关要求执行。四、设计参数1、采暖系统:采暖室外计算温度:-9℃采暖室内设计温度：20～22℃建筑物总耗热量：350KW设计采暖天数：120 天采暖系统总阻力:60Kpa2、淋浴系统按同时开启 20 个水龙头，开放时间每天 2 小时计算。五、设备造型及运行方案根据需方实际情况，采纳全谷电、谷+平的方式。全谷电：选一台 900KW 的锅炉，水箱容积为 100m3.谷+平: 选一台 45KW 的锅炉,水箱容积为 8m3。六、产品技术参数及性能1、产品技术参数:电热锅炉 1 电热锅炉 2电功率：900KW 电功率：45KW输出热量：74 万大卡 输出热量：3。6 万大卡蓄热水箱水温度：95℃ 蓄热水箱水温...
