画法几何及建筑制图期末试卷

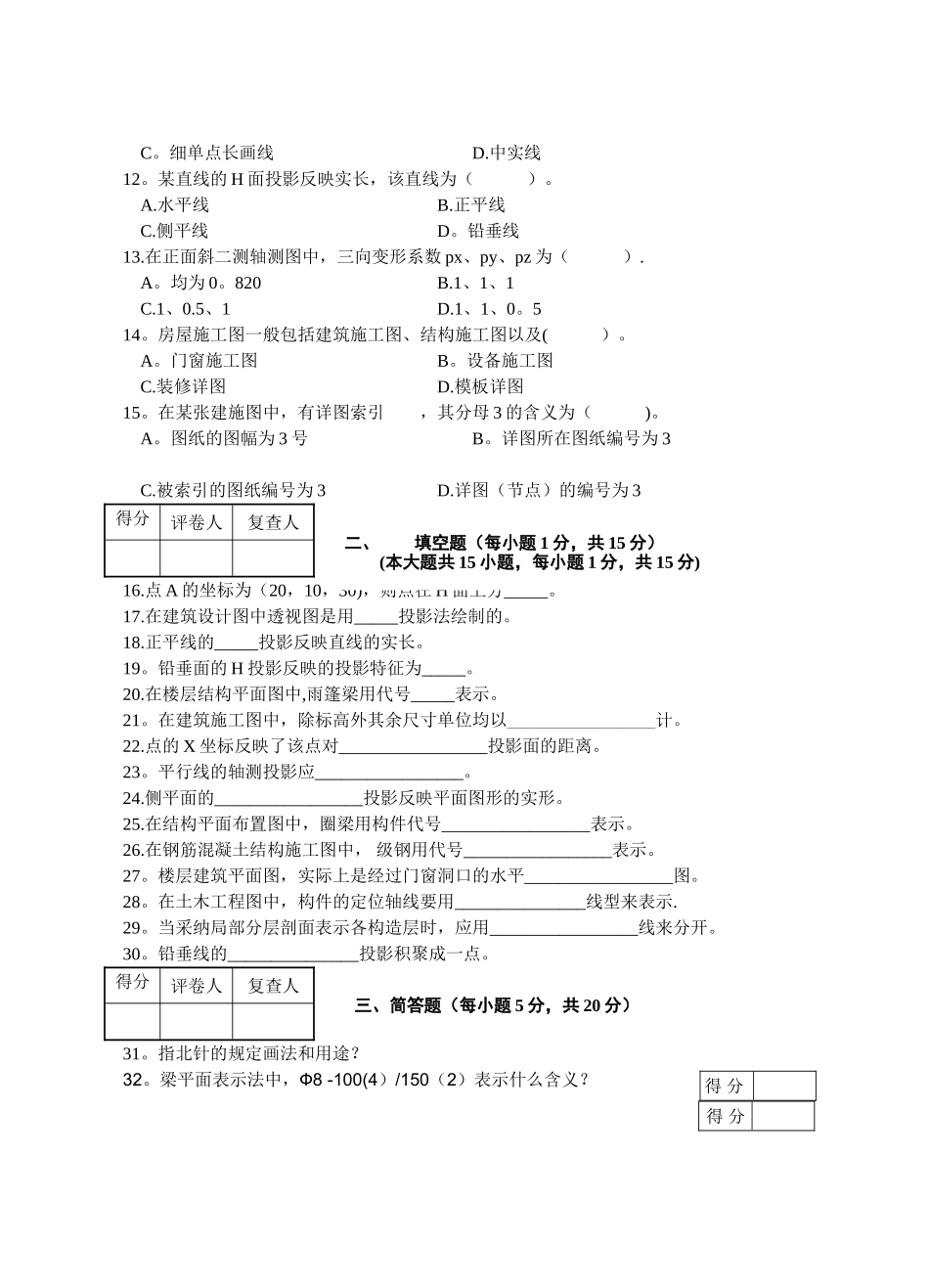

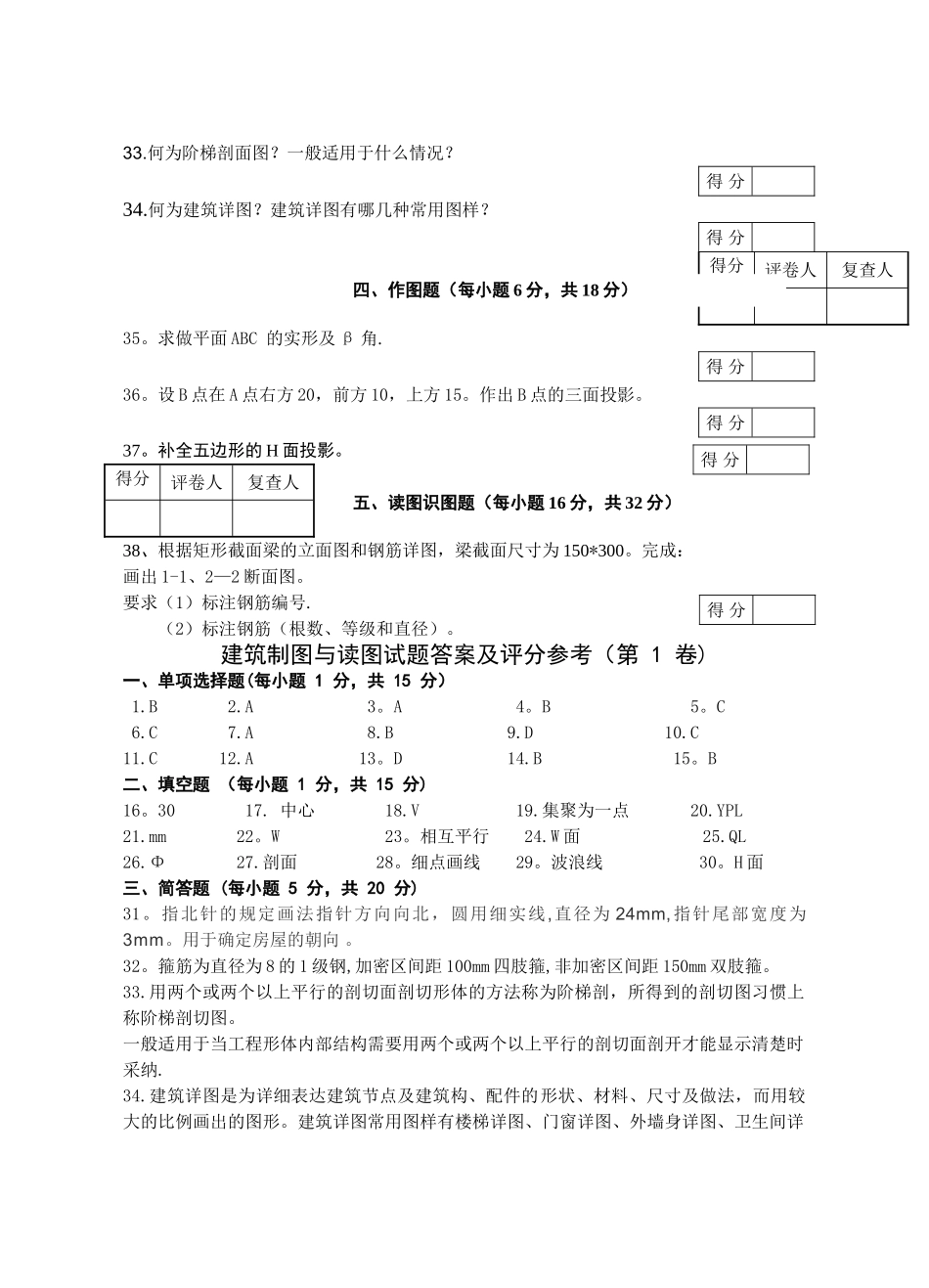

试卷一 得分评卷人复查人1。钢筋混凝土梁详图常用的比例为（ ） A。1∶1、1∶2、1∶5 B.1∶10、1∶20、1∶50 C。1∶100、1∶150、1∶200 D.1∶200、1∶250、1∶5002。某直线的 H 面投影反映实长，该直线为（ ） A.水平线 B。正平线 C.铅垂线 D.正垂线3.楼层建筑平面图表达的主要内容为（ ）。 A.平面形状、内部布置等B。梁柱等构件类型 C.板的布置及配筋D。外部造型及材料4。在土建施工图，表示构配件时常用的比例为 1 比( )。 A.1、5、10B.10、20、50 C。100、200D。250、5005。结构施工图包括________等.（ ）。A。总平面图、平立剖、各类详图 B。基础图、楼梯图、屋顶图C。基础图、结构平面图、构件详图 D.配筋图、模板图、装修图6。直线 AB 的 W 面投影反映实长，该直线为( )。 A.水平线B。正平线 C。侧平线D.侧垂线7。A0 号幅面的图纸其尺寸为（ ）mm A.1189×841 B。1000×800 C。841×594 D。594×4208。画图时，粗中细三档实线形的线宽为（ )。 A。2b、b、0。5b B.b、0。5b、0.25b C.b、0。5b、0。35b D.1。2b、0。6b、0.3b9.正面斜二测 Y 向变形系数一般取（ )。 A.2 B.1 C.0.8 D。0。510.工程上应用的视图采纳的投影方法为( ）。A。平行投影B.斜投影C。正投影D。中心投影11。在建筑施工图中，定位轴线采纳的线型为（ )。A。细实线B.细虚线一、单项选择题（每小题 1 分，共 15 分）在下列每小题的四个备选答案中选出一个正确的答案，并将其字母标号填入题干的括号内。C。细单点长画线D.中实线12。某直线的 H 面投影反映实长，该直线为（ ）。A.水平线B.正平线C.侧平线D。铅垂线13.在正面斜二测轴测图中，三向变形系数 px、py、pz 为（ ）.A。均为 0。820B.1、1、1C.1、0.5、1D.1、1、0。514。房屋施工图一般包括建筑施工图、结构施工图以及( ）。A。门窗施工图B。设备施工图C.装修详图D.模板详图15。在某张建施图中，有详图索引 ，其分母 3 的含义为（ )。A。图纸的图幅为 3 号B。详图所在图纸编号为 3C.被索引的图纸编号为 3D.详图（节点）的编号为 3得分评卷人复查人16.点 A 的坐标为（20，10，30)，则点在 H 面上方_____。17.在建筑设计图中透视图是用_____投影法绘制的。18.正平线的_____投影反映直线的实长。19。铅垂面的 H 投影反映的投影特征为_____。20.在楼层结构平面图中,雨篷梁用代号_____表示。21。在建筑施工图中，除标高外其余尺寸单位均以...
