百分表的具体使用方法

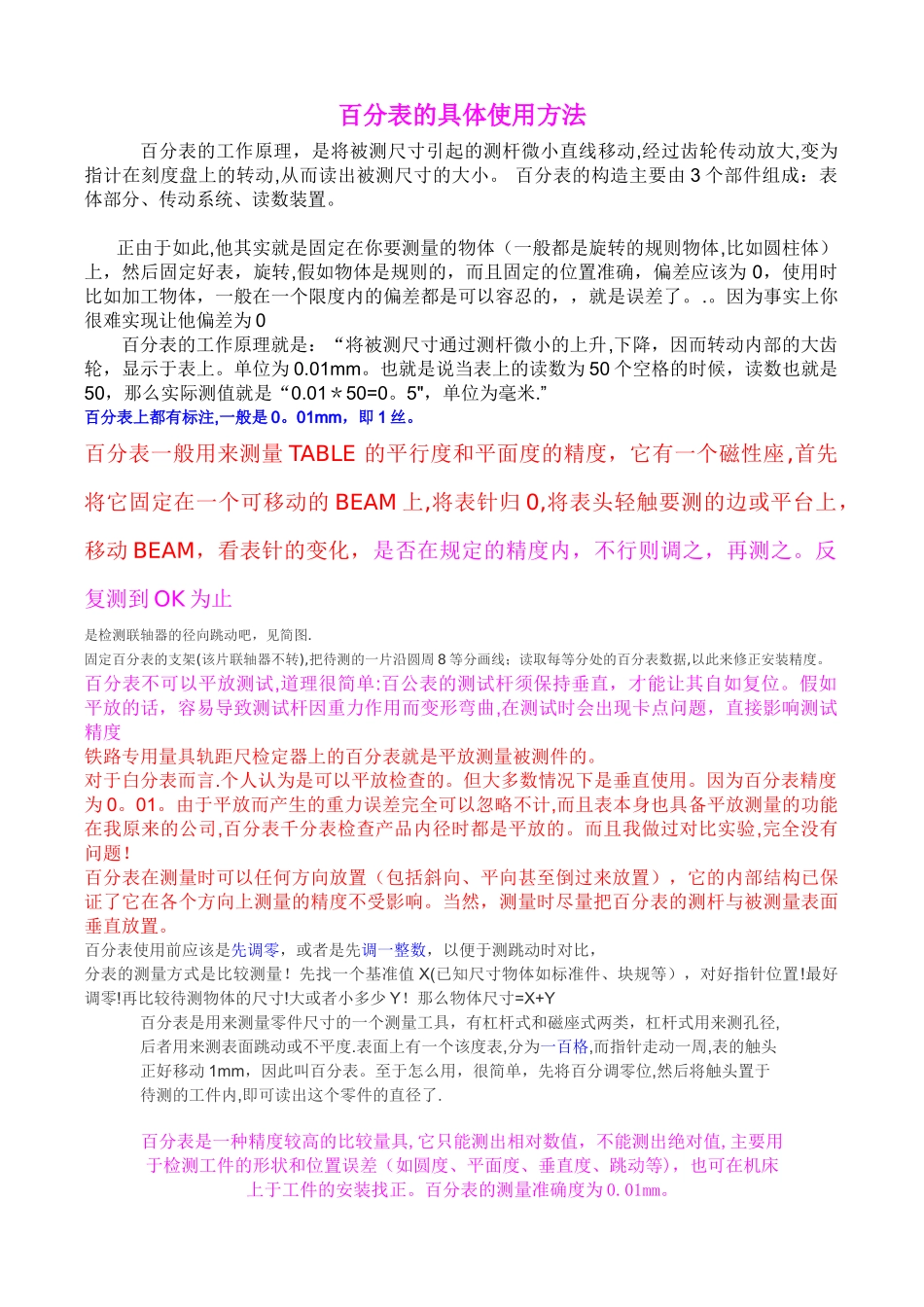

百分表的具体使用方法百分表的工作原理，是将被测尺寸引起的测杆微小直线移动,经过齿轮传动放大,变为指计在刻度盘上的转动,从而读出被测尺寸的大小。 百分表的构造主要由 3 个部件组成：表体部分、传动系统、读数装置。 正由于如此,他其实就是固定在你要测量的物体（一般都是旋转的规则物体,比如圆柱体）上，然后固定好表，旋转,假如物体是规则的，而且固定的位置准确，偏差应该为 0，使用时比如加工物体，一般在一个限度内的偏差都是可以容忍的，，就是误差了。.。因为事实上你很难实现让他偏差为 0 百分表的工作原理就是：“将被测尺寸通过测杆微小的上升,下降，因而转动内部的大齿轮，显示于表上。单位为 0.01mm。也就是说当表上的读数为 50 个空格的时候，读数也就是50，那么实际测值就是“0.01＊50=0。5"，单位为毫米.”百分表上都有标注,一般是 0。01mm，即 1 丝。百分表一般用来测量 TABLE 的平行度和平面度的精度，它有一个磁性座,首先将它固定在一个可移动的 BEAM 上,将表针归 0,将表头轻触要测的边或平台上，移动 BEAM，看表针的变化，是否在规定的精度内，不行则调之，再测之。反复测到 OK 为止是检测联轴器的径向跳动吧，见简图. 固定百分表的支架(该片联轴器不转),把待测的一片沿圆周 8 等分画线；读取每等分处的百分表数据,以此来修正安装精度。百分表不可以平放测试,道理很简单:百公表的测试杆须保持垂直，才能让其自如复位。假如平放的话，容易导致测试杆因重力作用而变形弯曲,在测试时会出现卡点问题，直接影响测试精度铁路专用量具轨距尺检定器上的百分表就是平放测量被测件的。对于白分表而言.个人认为是可以平放检查的。但大多数情况下是垂直使用。因为百分表精度为 0。01。由于平放而产生的重力误差完全可以忽略不计,而且表本身也具备平放测量的功能在我原来的公司,百分表千分表检查产品内径时都是平放的。而且我做过对比实验,完全没有问题！百分表在测量时可以任何方向放置（包括斜向、平向甚至倒过来放置），它的内部结构已保证了它在各个方向上测量的精度不受影响。当然，测量时尽量把百分表的测杆与被测量表面垂直放置。百分表使用前应该是先调零，或者是先调一整数，以便于测跳动时对比，分表的测量方式是比较测量！先找一个基准值 X(已知尺寸物体如标准件、块规等），对好指针位置!最好调零!再比较待测物体的尺寸!大或者小多少 Y！那么物体尺寸=X+Y百分表是用来测量零件尺寸的一个测量工具...
