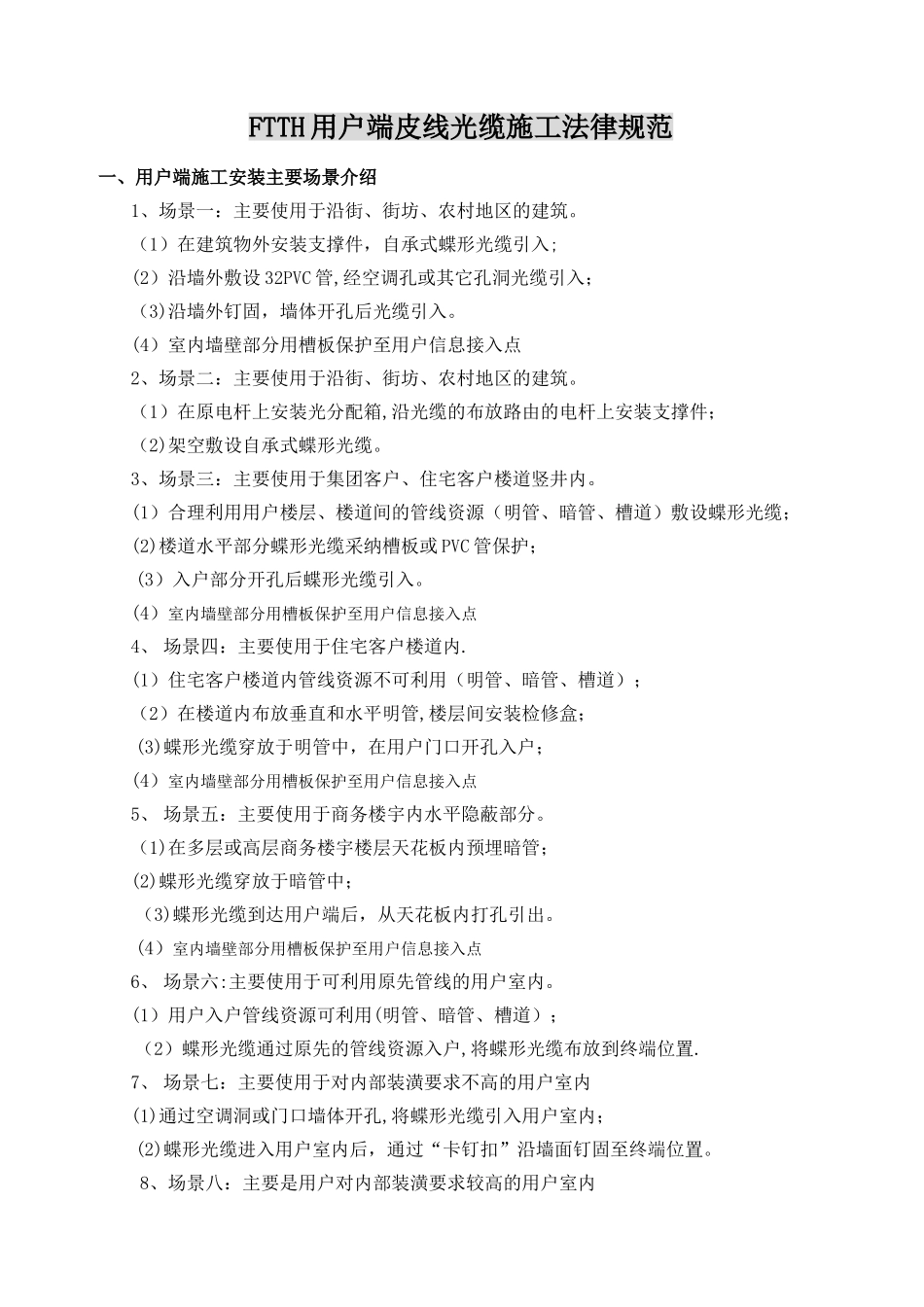

FTTH 用户端皮线光缆施工法律规范一、用户端施工安装主要场景介绍1、场景一：主要使用于沿街、街坊、农村地区的建筑。（1）在建筑物外安装支撑件，自承式蝶形光缆引入;(2）沿墙外敷设 32PVC 管,经空调孔或其它孔洞光缆引入；（3)沿墙外钉固，墙体开孔后光缆引入。(4）室内墙壁部分用槽板保护至用户信息接入点2、场景二：主要使用于沿街、街坊、农村地区的建筑。（1）在原电杆上安装光分配箱,沿光缆的布放路由的电杆上安装支撑件；（2)架空敷设自承式蝶形光缆。3、场景三：主要使用于集团客户、住宅客户楼道竖井内。(1）合理利用用户楼层、楼道间的管线资源（明管、暗管、槽道）敷设蝶形光缆；(2)楼道水平部分蝶形光缆采纳槽板或 PVC 管保护；(3）入户部分开孔后蝶形光缆引入。(4）室内墙壁部分用槽板保护至用户信息接入点4、 场景四：主要使用于住宅客户楼道内.(1）住宅客户楼道内管线资源不可利用（明管、暗管、槽道）；（2）在楼道内布放垂直和水平明管,楼层间安装检修盒；(3)蝶形光缆穿放于明管中，在用户门口开孔入户；(4）室内墙壁部分用槽板保护至用户信息接入点5、 场景五：主要使用于商务楼宇内水平隐蔽部分。（1)在多层或高层商务楼宇楼层天花板内预埋暗管；(2)蝶形光缆穿放于暗管中；（3)蝶形光缆到达用户端后，从天花板内打孔引出。(4）室内墙壁部分用槽板保护至用户信息接入点6、 场景六:主要使用于可利用原先管线的用户室内。(1）用户入户管线资源可利用(明管、暗管、槽道）；（2）蝶形光缆通过原先的管线资源入户,将蝶形光缆布放到终端位置.7、 场景七：主要使用于对内部装潢要求不高的用户室内(1)通过空调洞或门口墙体开孔,将蝶形光缆引入用户室内；(2)蝶形光缆进入用户室内后，通过“卡钉扣”沿墙面钉固至终端位置。8、场景八：主要是用户对内部装潢要求较高的用户室内(1）通过空调洞或门口墙体开孔,将蝶形光缆引入用户室内；(2)在用户布放线槽至用户终端位置；（3)蝶形光缆通过穿放线槽至终端位置。二、入户光缆施工安装要求1、在敷设蝶形光缆时，入户光缆敷设时的牵引力不宜超过光缆允许张力的80%；瞬间最大牵引力不得超过光缆允许张力的100％,且主要牵引力应加在光缆的加强构件上。2、蝶形光缆敷设的最小弯曲半径应符合下列要求:（1）敷设过程中蝶形光缆弯曲半径不应小于30mm；(2）固定后蝶形光缆弯曲半径不应小于15mm.3、蝶形光缆在户外采纳挂墙或架空敷设时，可采纳自承式蝶形光缆，应将蝶形光缆的钢丝适当收紧，并...
