监控系统防雷方案

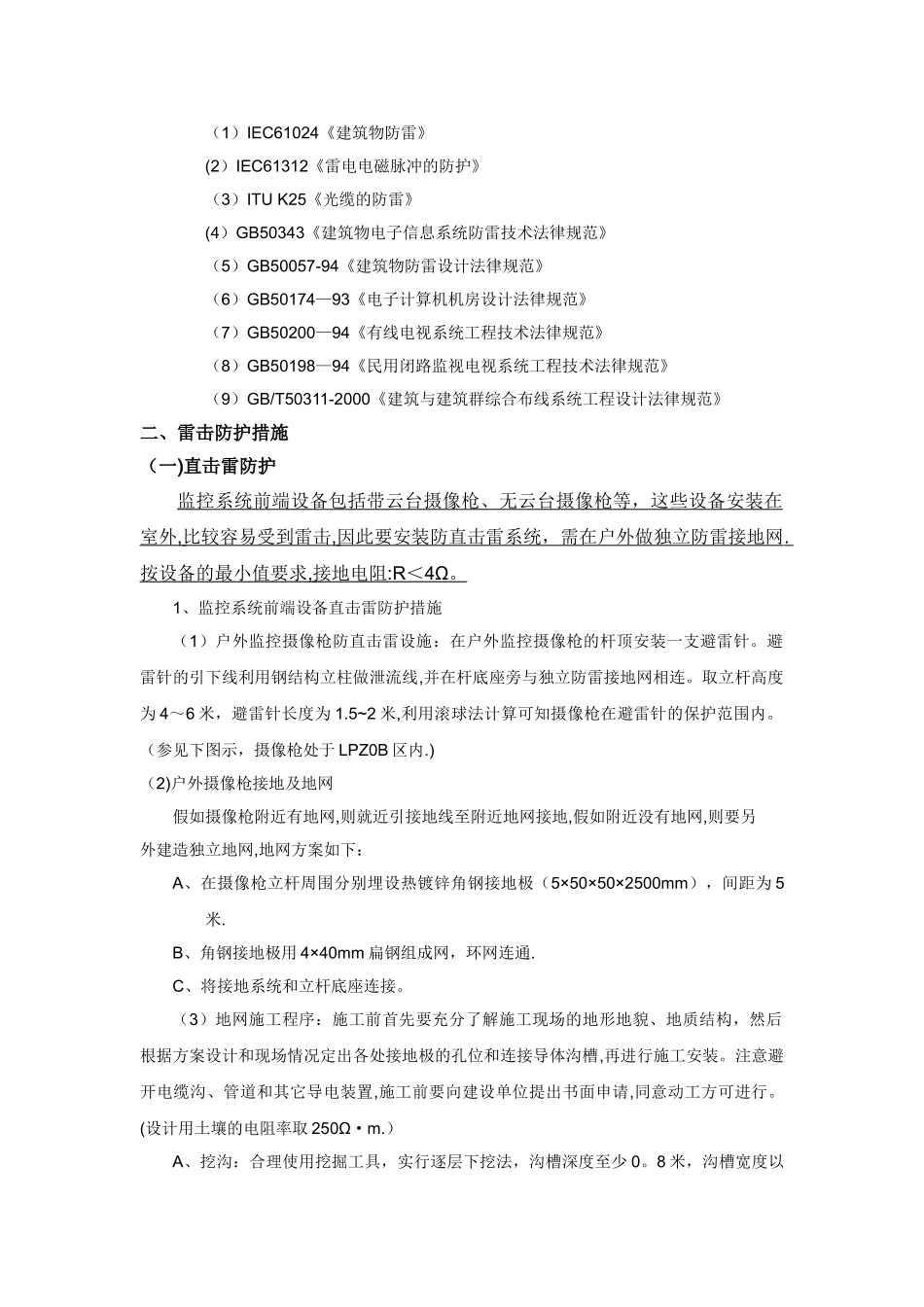

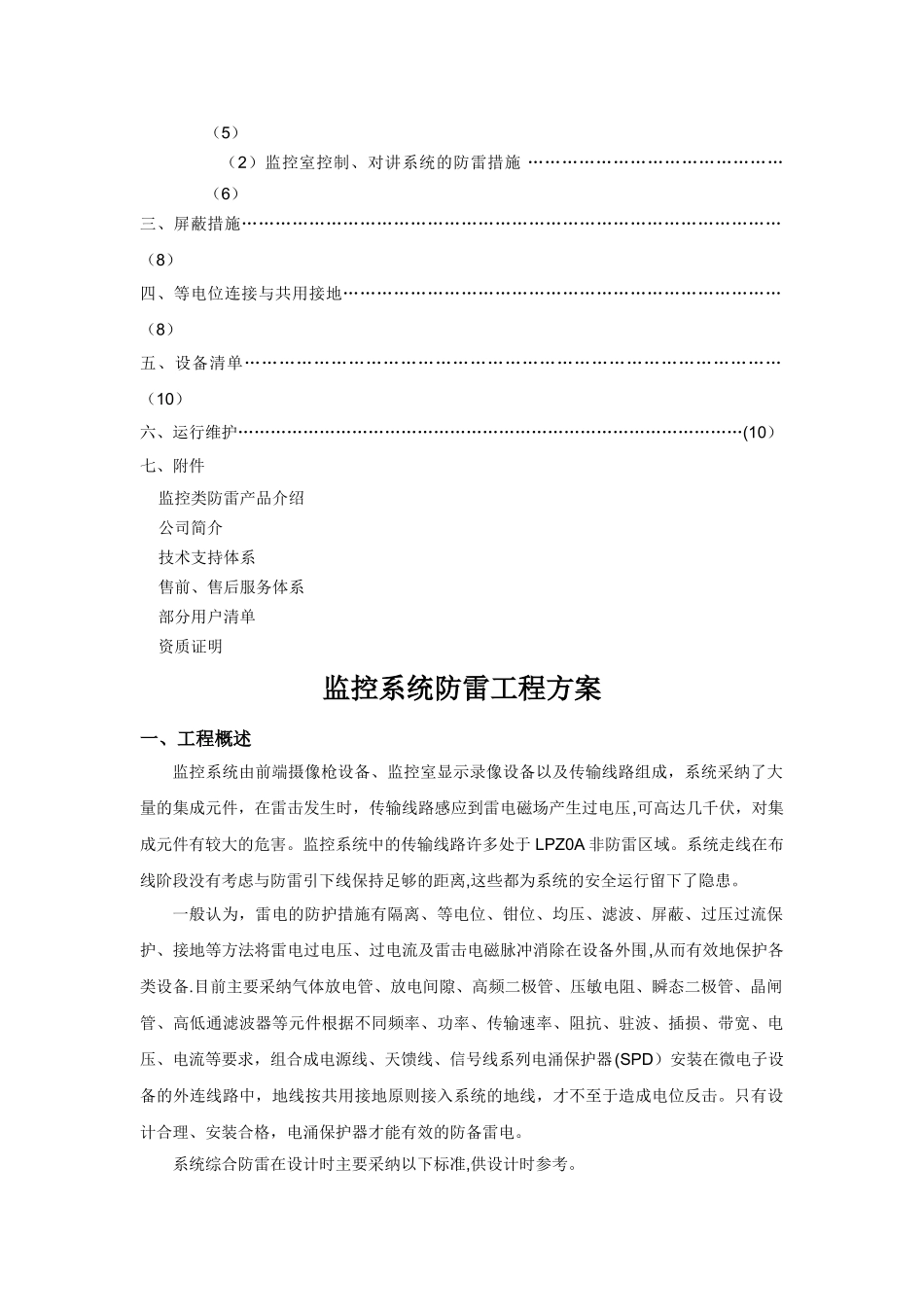

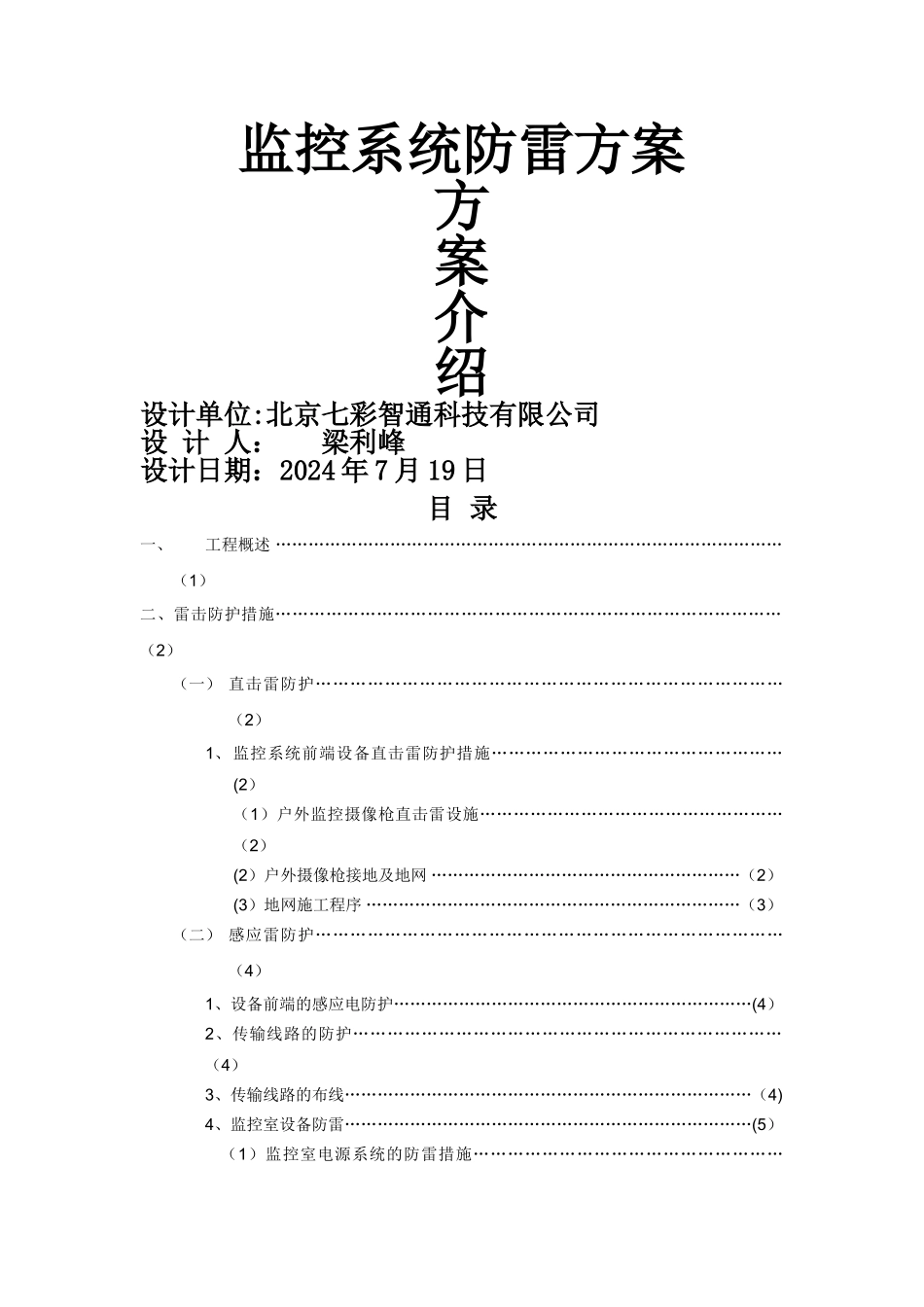

监控系统防雷方案方案介绍设计单位:北京七彩智通科技有限公司设 计 人： 梁利峰设计日期：2024 年 7 月 19 日目 录一、工程概述 …………………………………………………………………………………（1）二、雷击防护措施………………………………………………………………………………（2）（一） 直击雷防护………………………………………………………………………（2）1、监控系统前端设备直击雷防护措施……………………………………………(2）（1）户外监控摄像枪直击雷设施………………………………………………（2）(2）户外摄像枪接地及地网 …………………………………………………（2）(3）地网施工程序 ……………………………………………………………（3）（二） 感应雷防护………………………………………………………………………（4）1、设备前端的感应电防护…………………………………………………………(4）2、传输线路的防护…………………………………………………………………（4）3、传输线路的布线…………………………………………………………………（4)4、监控室设备防雷…………………………………………………………………(5） （1）监控室电源系统的防雷措施………………………………………………（5） （2）监控室控制、对讲系统的防雷措施 ………………………………………（6）三、屏蔽措施……………………………………………………………………………………（8）四、等电位连接与共用接地……………………………………………………………………（8）五、设备清单…………………………………………………………………………………（10）六、运行维护…………………………………………………………………………………(10）七、附件 监控类防雷产品介绍 公司简介 技术支持体系 售前、售后服务体系 部分用户清单 资质证明监控系统防雷工程方案一、工程概述监控系统由前端摄像枪设备、监控室显示录像设备以及传输线路组成，系统采纳了大量的集成元件，在雷击发生时，传输线路感应到雷电磁场产生过电压,可高达几千伏，对集成元件有较大的危害。监控系统中的传输线路许多处于 LPZ0A 非防雷区域。系统走线在布线阶段没有考虑与防雷引下线保持足够的距离,这些都为系统的安全运行留下了隐患。一般认为，雷电的防护措施有隔离、等电位、钳位、均压、滤波、屏蔽、过压过流保护、接地等方法将雷电过...
