盖梁支架施工方案

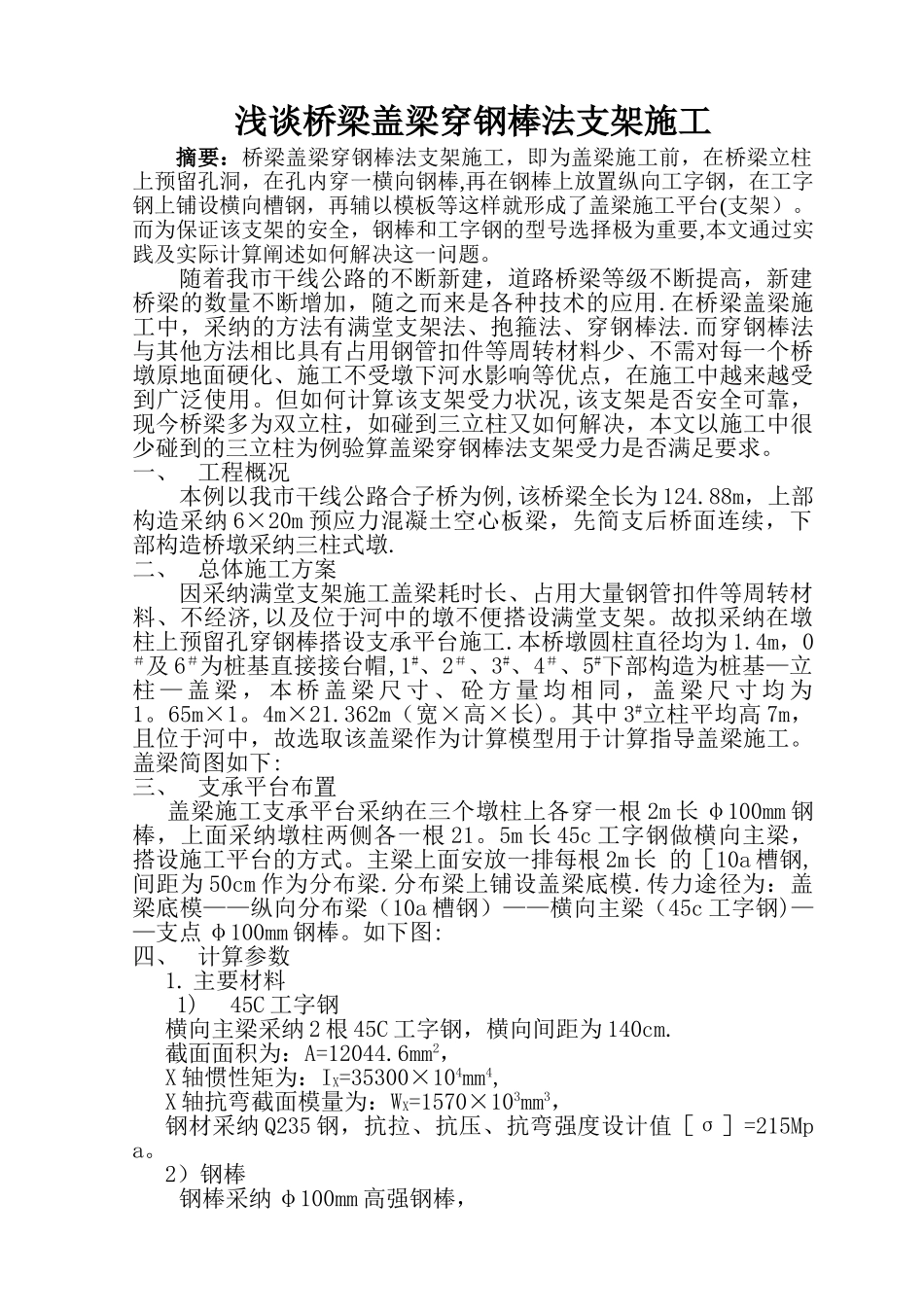

盖梁支架施工方案_第1页
1/3

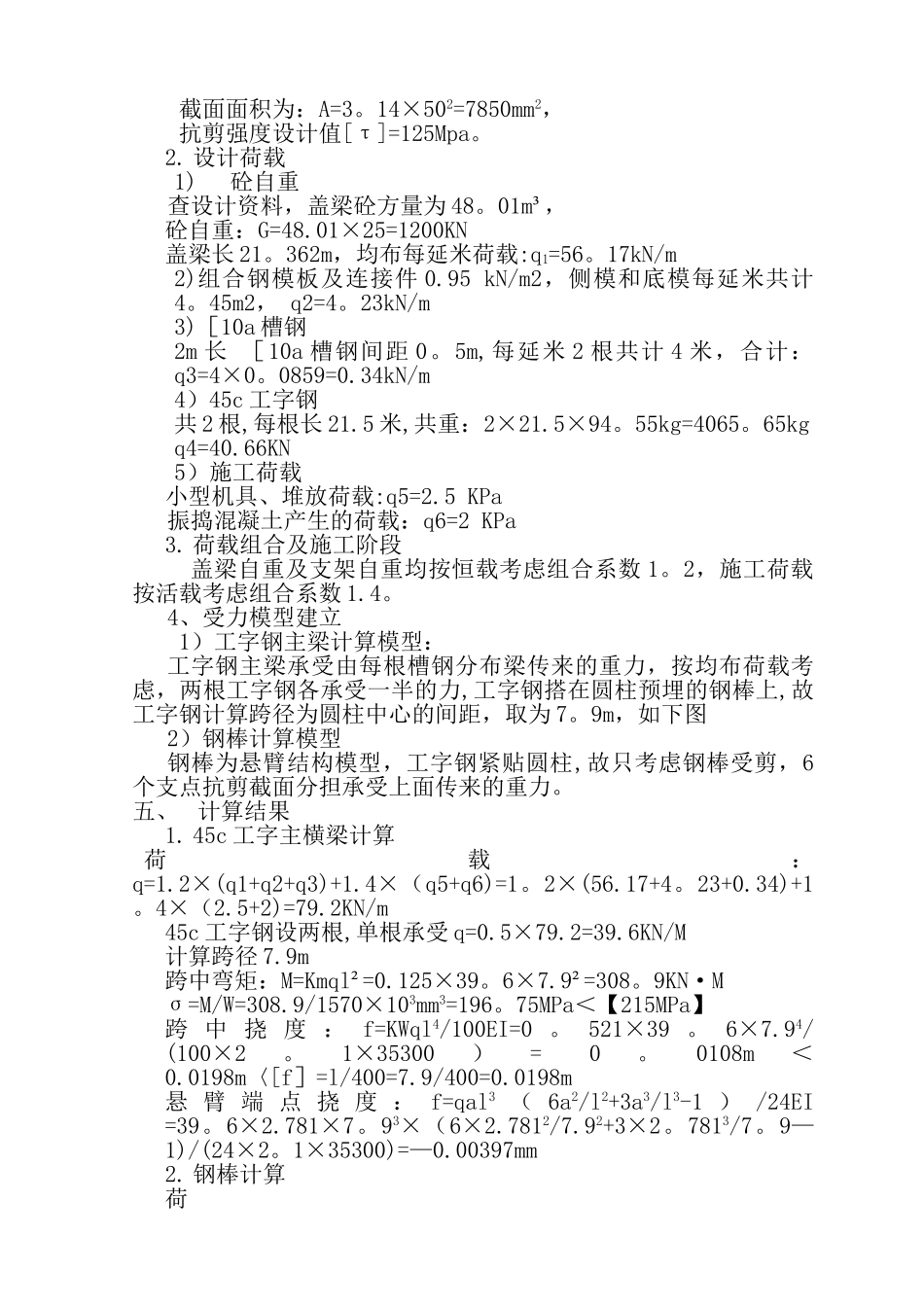

盖梁支架施工方案_第2页
2/3

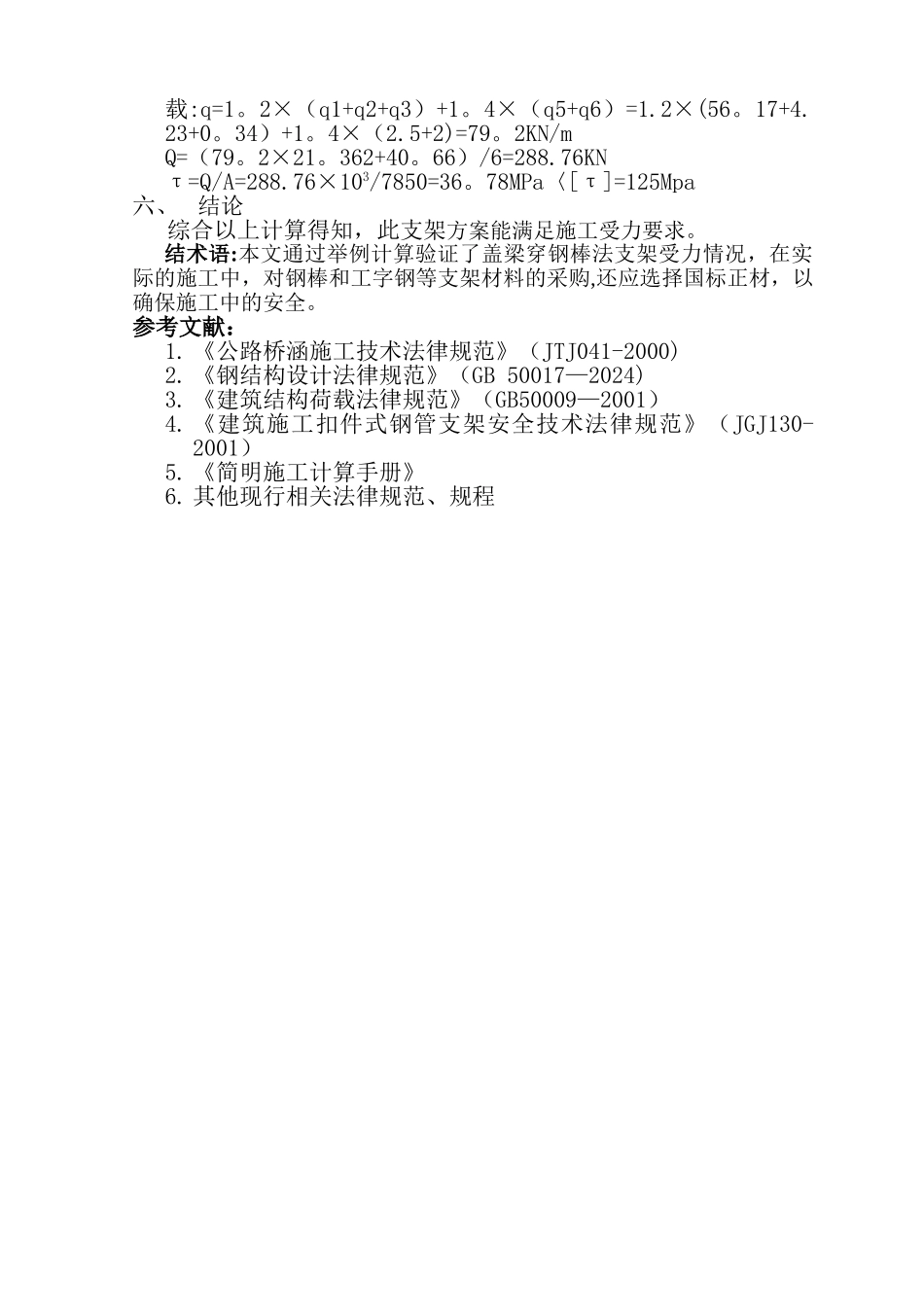

盖梁支架施工方案_第3页
3/3
浅谈桥梁盖梁穿钢棒法支架施工摘要:桥梁盖梁穿钢棒法支架施工,即为盖梁施工前,在桥梁立柱上预留孔洞,在孔内穿一横向钢棒,再在钢棒上放置纵向工字钢,在工字钢上铺设横向槽钢,再辅以模板等这样就形成了盖梁施工平台(支架)。而为保证该支架的安全,钢棒和工字钢的型号选择极为重要,本文通过实践及实际计算阐述如何解决这一问题。随着我市干线公路的不断新建,道路桥梁等级不断提高,新建桥梁的数量不断增加,随之而来是各种技术的应用.在桥梁盖梁施工中,采纳的方法有满堂支架法、抱箍法、穿钢棒法.而穿钢棒法与其他方法相比具有占用钢管扣件等周转材料少、不需对每一个桥墩原地面硬化、施工不受墩下河水影响等优点,在施工中越来越受到广泛使用。但如何计算该支架受力状况,该支架是否安全可靠,现今桥梁多为双立柱,如碰到三立柱又如何解决,本文以施工中很少碰到的三立柱为例验算盖梁穿钢棒法支架受力是否满足要求。一、 工程概况本例以我市干线公路合子桥为例,该桥梁全长为 124.88m,上部构造采纳 6×20m 预应力混凝土空心板梁,先简支后桥面连续,下部构造桥墩采纳三柱式墩.二、 总体施工方案因采纳满堂支架施工盖梁耗时长、占用大量钢管扣件等周转材料、不经济,以及位于河中的墩不便搭设满堂支架。故拟采纳在墩柱上预留孔穿钢棒搭设支承平台施工.本桥墩圆柱直径均为 1.4m,0#及 6#为桩基直接接台帽,1#、2#、3#、4#、5#下部构造为桩基—立柱 — 盖 梁 , 本 桥 盖 梁 尺 寸 、 砼 方 量 均 相 同 , 盖 梁 尺 寸 均 为1。65m×1。4m×21.362m(宽×高×长)。其中 3#立柱平均高 7m,且位于河中,故选取该盖梁作为计算模型用于计算指导盖梁施工。盖梁简图如下:三、 支承平台布置盖梁施工支承平台采纳在三个墩柱上各穿一根 2m 长 φ100mm 钢棒,上面采纳墩柱两侧各一根 21。5m 长 45c 工字钢做横向主梁,搭设施工平台的方式。主梁上面安放一排每根 2m 长 的[10a 槽钢,间距为 50cm 作为分布梁.分布梁上铺设盖梁底模.传力途径为:盖梁底模——纵向分布梁(10a 槽钢)——横向主梁(45c 工字钢)——支点 φ100mm 钢棒。如下图:四、 计算参数1. 主要材料1)45C 工字钢横向主梁采纳 2 根 45C 工字钢,横向间距为 140cm.截面面积为:A=12044.6mm2,X 轴惯性矩为:IX=35300×104mm4,X 轴抗弯截面模量为:WX=1570×103mm3,钢材采纳 Q235 钢,抗拉、抗压、抗弯强度设计值[σ]=...
