盖梁满堂支架施工专项方案

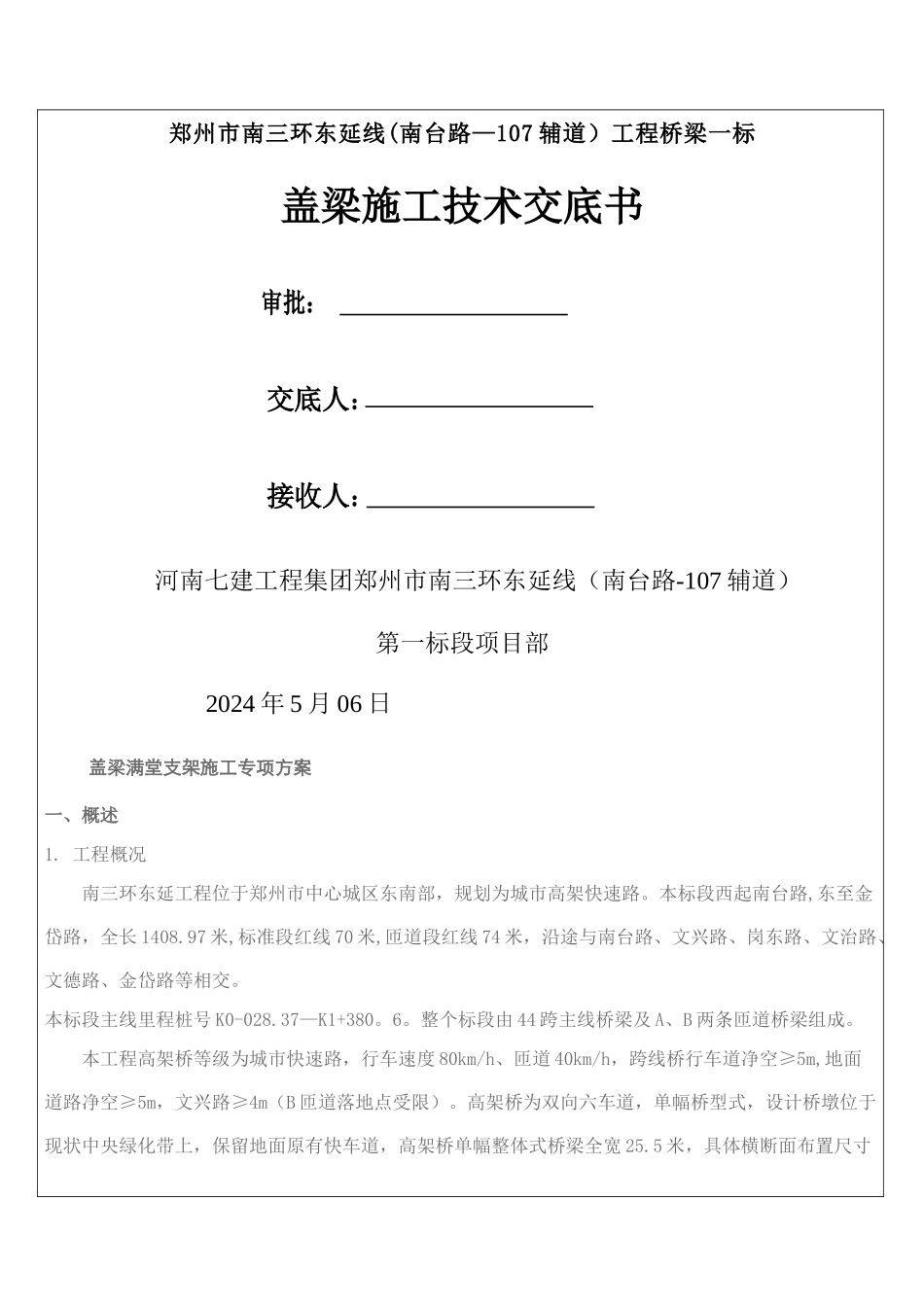

盖梁满堂支架施工专项方案_第1页
1/17

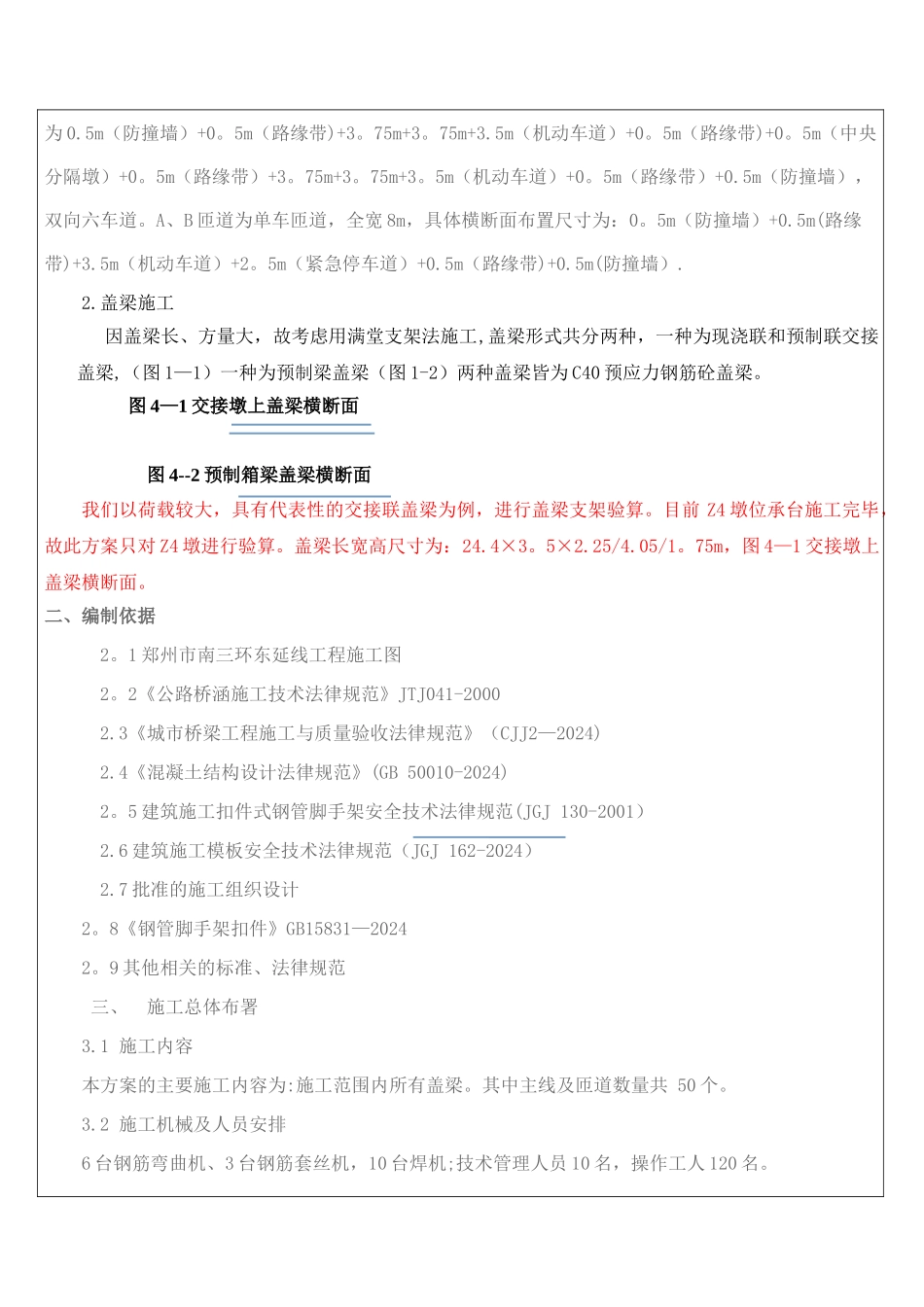

盖梁满堂支架施工专项方案_第2页
2/17

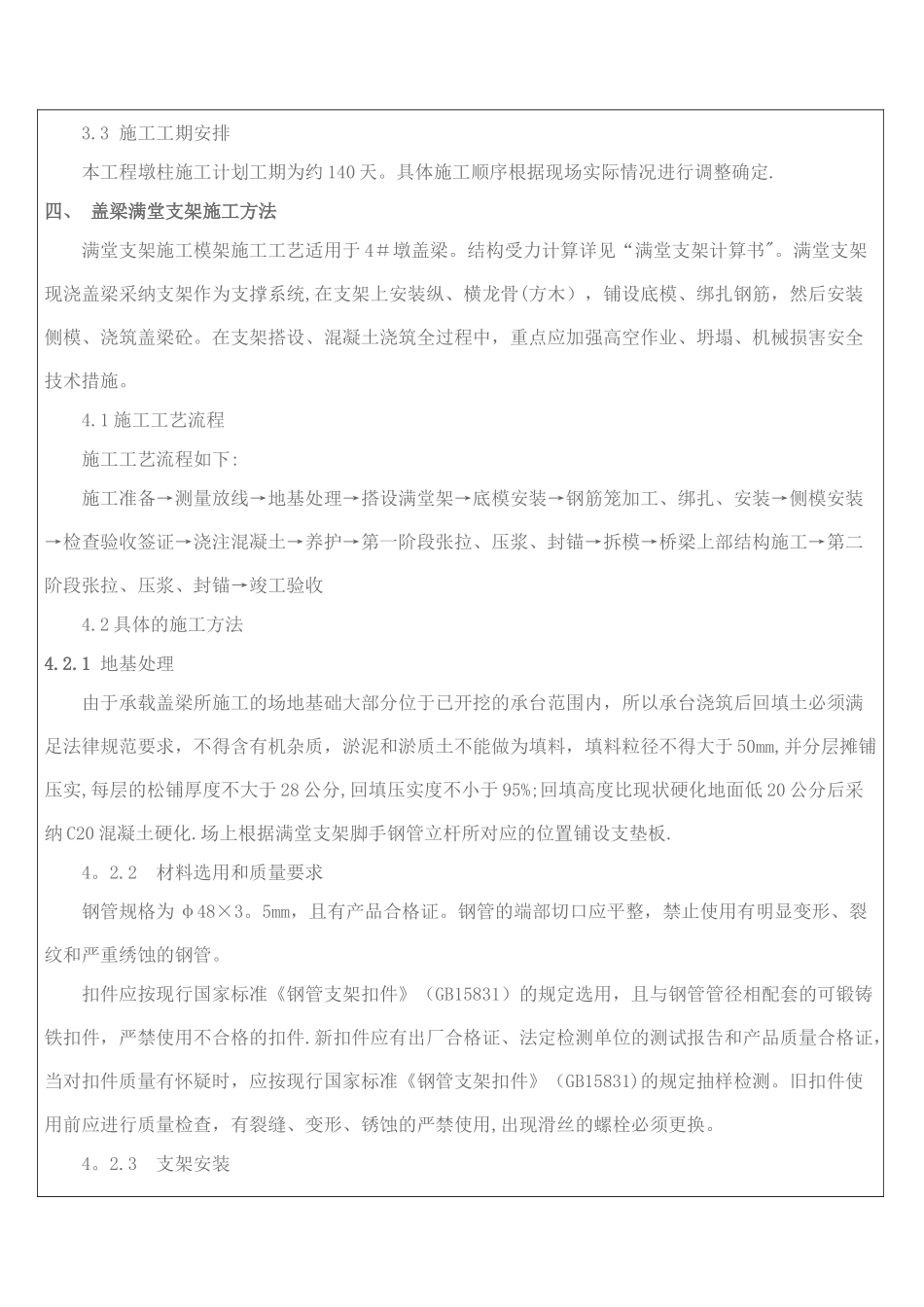

盖梁满堂支架施工专项方案_第3页
3/17
郑州市南三环东延线(南台路—107 辅道)工程桥梁一标盖梁施工技术交底书 审批: 交底人: 接收人: 河南七建工程集团郑州市南三环东延线(南台路-107 辅道)第一标段项目部 2024 年 5 月 06 日 盖梁满堂支架施工专项方案一、概述1. 工程概况 南三环东延工程位于郑州市中心城区东南部,规划为城市高架快速路。本标段西起南台路,东至金岱路,全长 1408.97 米,标准段红线 70 米,匝道段红线 74 米,沿途与南台路、文兴路、岗东路、文治路、文德路、金岱路等相交。本标段主线里程桩号 K0-028.37—K1+380。6。整个标段由 44 跨主线桥梁及 A、B 两条匝道桥梁组成。 本工程高架桥等级为城市快速路,行车速度 80km/h、匝道 40km/h,跨线桥行车道净空≥5m,地面道路净空≥5m,文兴路≥4m(B 匝道落地点受限)。高架桥为双向六车道,单幅桥型式,设计桥墩位于现状中央绿化带上,保留地面原有快车道,高架桥单幅整体式桥梁全宽 25.5 米,具体横断面布置尺寸为 0.5m(防撞墙)+0。5m(路缘带)+3。75m+3。75m+3.5m(机动车道)+0。5m(路缘带)+0。5m(中央分隔墩)+0。5m(路缘带)+3。75m+3。75m+3。5m(机动车道)+0。5m(路缘带)+0.5m(防撞墙),双向六车道。A、B 匝道为单车匝道,全宽 8m,具体横断面布置尺寸为:0。5m(防撞墙)+0.5m(路缘带)+3.5m(机动车道)+2。5m(紧急停车道)+0.5m(路缘带)+0.5m(防撞墙).2.盖梁施工 因盖梁长、方量大,故考虑用满堂支架法施工,盖梁形式共分两种,一种为现浇联和预制联交接盖梁,(图 1—1)一种为预制梁盖梁(图 1-2)两种盖梁皆为 C40 预应力钢筋砼盖梁。 图 4—1 交接墩上盖梁横断面 图 4--2 预制箱梁盖梁横断面我们以荷载较大,具有代表性的交接联盖梁为例,进行盖梁支架验算。目前 Z4 墩位承台施工完毕,故此方案只对 Z4 墩进行验算。盖梁长宽高尺寸为:24.4×3。5×2.25/4.05/1。75m,图 4—1 交接墩上盖梁横断面。二、编制依据 2。1 郑州市南三环东延线工程施工图 2。2《公路桥涵施工技术法律规范》JTJ041-2000 2.3《城市桥梁工程施工与质量验收法律规范》(CJJ2—2024) 2.4《混凝土结构设计法律规范》(GB 50010-2024) 2。5 建筑施工扣件式钢管脚手架安全技术法律规范(JGJ 130-2001) 2.6 建筑施工模板安全技术法律规范(JGJ 162-2024) 2.7 批准的施工组织设计2。8《钢管脚手架扣件》GB15831—20242。9 其他相关的标准、法律规范 三、...
