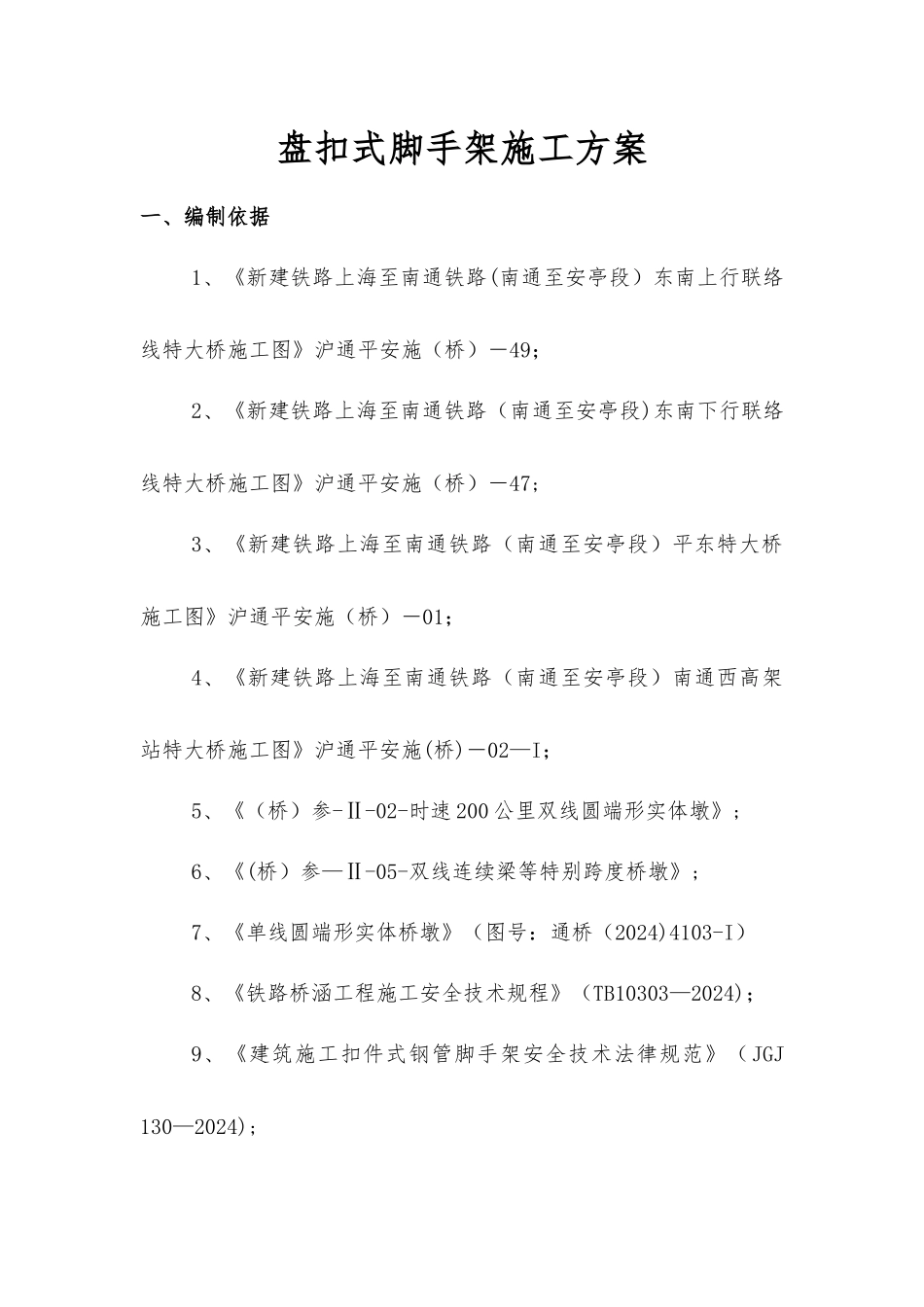

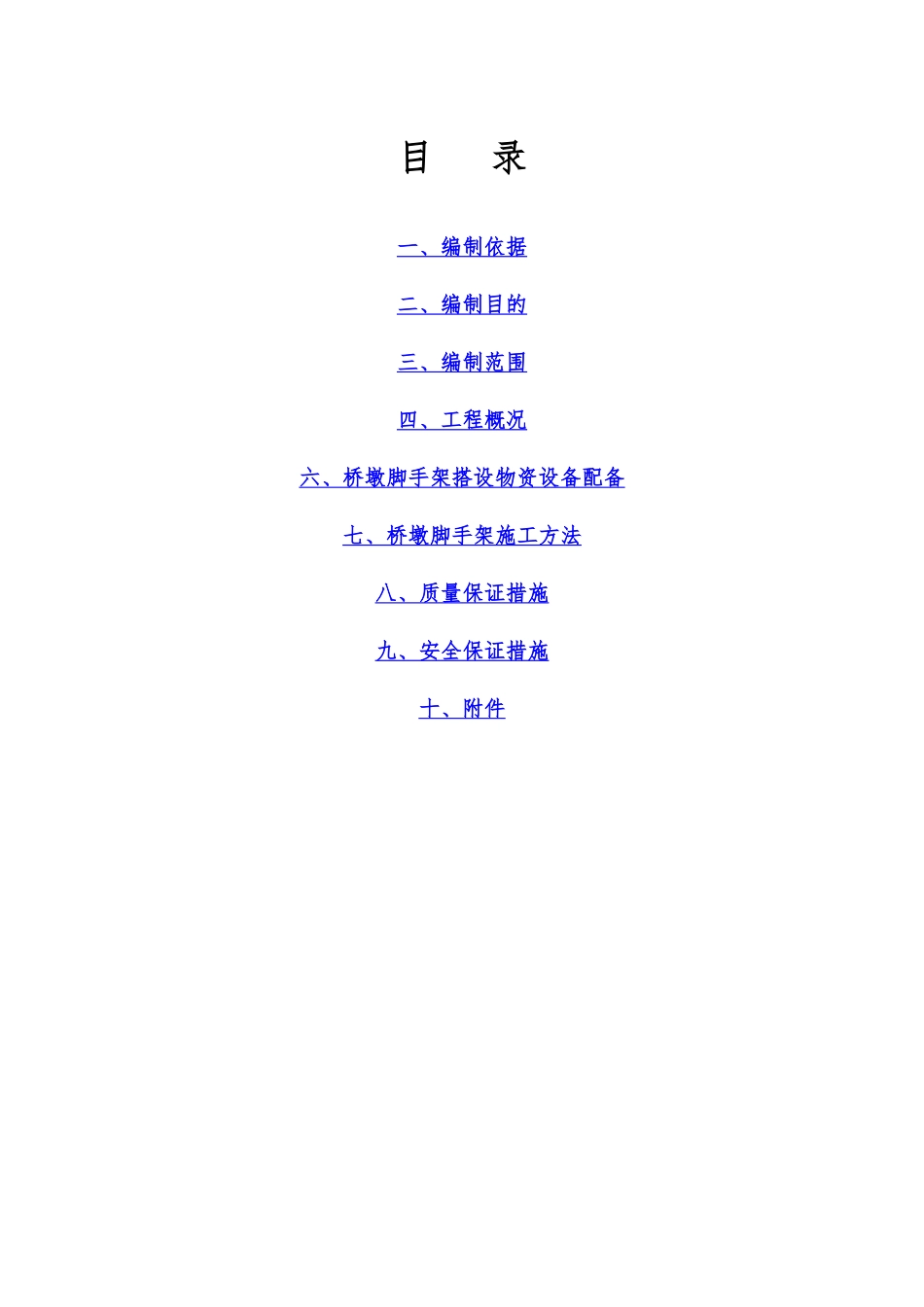

目 录一、编制依据 二、编制目的 三、编制范围 四、工程概况 六、桥墩脚手架搭设物资设备配备 七、桥墩脚手架施工方法 八、质量保证措施 九、安全保证措施 十、附件 盘扣式脚手架施工方案一、编制依据1、《新建铁路上海至南通铁路(南通至安亭段）东南上行联络线特大桥施工图》沪通平安施（桥）－49；2、《新建铁路上海至南通铁路（南通至安亭段)东南下行联络线特大桥施工图》沪通平安施（桥）－47;3、《新建铁路上海至南通铁路（南通至安亭段）平东特大桥施工图》沪通平安施（桥）－01；4、《新建铁路上海至南通铁路（南通至安亭段）南通西高架站特大桥施工图》沪通平安施(桥)－02—I；5、《（桥）参-Ⅱ-02-时速 200 公里双线圆端形实体墩》;6、《(桥）参—Ⅱ-05-双线连续梁等特别跨度桥墩》;7、《单线圆端形实体桥墩》（图号：通桥（2024)4103-I）8、《铁路桥涵工程施工安全技术规程》（TB10303—2024)；9、《建筑施工扣件式钢管脚手架安全技术法律规范》（JGJ 130—2024);10、《建筑施工承插型盘扣式钢管支架安全技术规程》（JGJ231—2024）。二、编制目的 明确墩身施工脚手架搭设方法和注意事项，保证施工过程的安全性，保证我标段桥墩施工顺利进行。三、编制范围 适用于沪通铁路站前 I 标段东南上下行联络线特大桥、平东特大桥、南通西高架站特大桥桥墩脚手架施工作业。四、工程概况 沪通铁路站前工程 I 标里程范围：DK0+000~DK11+920.11,宁启改线:K253+800～K255+900,东南上下行联络线: LSDK0+000~LSDK4+250.74、LXDK0+000～LXDK2+791。62，正线长11.92km，改线长 8.142km. 本标段共新建特大桥 5 座，共 15532。47 米，其中东南上行联络特大桥桥长 3725。47m，东南下行联络特大桥桥长 2528。15m，平东特大桥桥长 1845。36m；南通西高架站特大桥桥长 2139。81m,长江大桥北引桥桥长 5294m；本标段设计墩柱形式多样，分别为单线圆端形桥墩（配 T 梁）、单线圆端形桥墩（配箱梁）、双线圆端形桥墩、双线圆端形空心桥墩,其中长江大桥北引桥采纳墩身模板外挂作业平台的方式进行作业，东南上行联络特大桥，东南下行联络特大桥，平东特大桥，南通西高架站特大桥采纳盘扣式脚手架进行墩身作业。五、桥墩脚手架搭设人员配备 每个架子队根据施工进度要求组织桥墩施工队伍进行施工，每个桥墩施工队伍配备 5 名具有脚手架搭设经验和特种操作资格证书的架子工,负责墩身施工所需防护支架搭设。六、桥墩脚手架搭设物资设...
