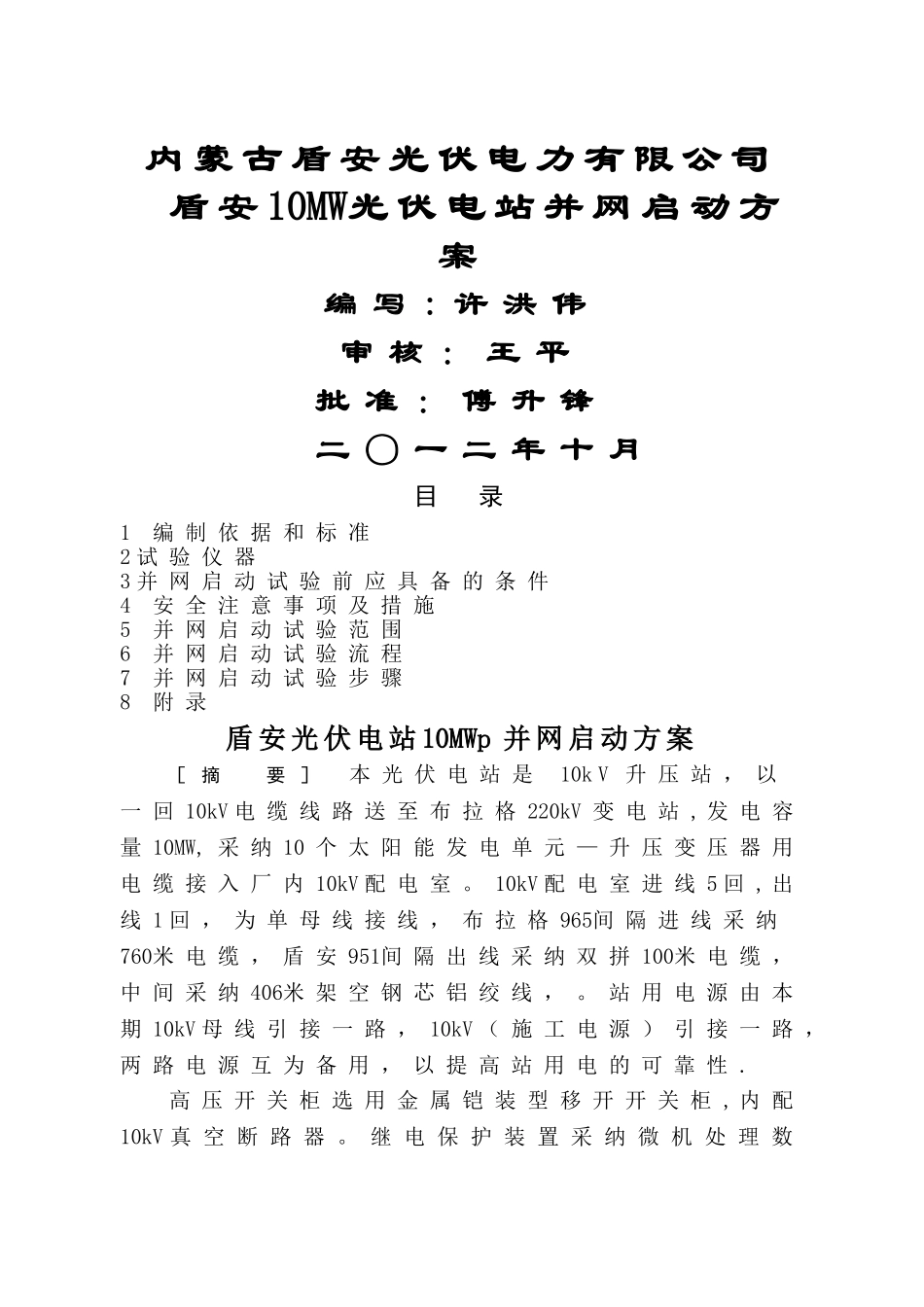

内 蒙 古 盾 安 光 伏 电 力 有 限 公 司 盾 安 10MW光 伏 电 站 并 网 启 动 方案编 写 : 许 洪 伟审 核 ： 王 平批 准 ： 傅 升 锋 二 〇 一 二 年 十 月目 录1编 制 依 据 和 标 准2 试 验 仪 器3 并 网 启 动 试 验 前 应 具 备 的 条 件4安 全 注 意 事 项 及 措 施5并 网 启 动 试 验 范 围6并 网 启 动 试 验 流 程7并 网 启 动 试 验 步 骤8附 录盾 安 光 伏 电 站 10MWp 并 网 启 动 方 案［ 摘 要 ］ 本 光 伏 电 站 是10k V 升 压 站 ， 以一 回 10kV 电 缆 线 路 送 至 布 拉 格 220kV 变 电 站 , 发 电 容量 10MW, 采 纳 10 个 太 阳 能 发 电 单 元 — 升 压 变 压 器 用电 缆 接 入 厂 内 10kV 配 电 室 。 10kV 配 电 室 进 线 5 回 , 出线 1 回 ， 为 单 母 线 接 线 ， 布 拉 格 965间 隔 进 线 采 纳760米 电 缆 ， 盾 安 951间 隔 出 线 采 纳 双 拼 100米 电 缆 ，中 间 采 纳 406米 架 空 钢 芯 铝 绞 线 ， 。 站 用 电 源 由 本期 10kV 母 线 引 接 一 路 ， 10kV （ 施 工 电 源 ） 引 接 一 路 ，两 路 电 源 互 为 备 用 ， 以 提 高 站 用 电 的 可 靠 性 .高 压 开 关 柜 选 用 金 属 铠 装 型 移 开 开 关 柜 , 内 配10kV 真 空 断 路 器 。 继 电 保 护 装 置 采 纳 微 机 处 理 数字 继 电 保 护 方 式 ， 对 每 个 回 路 实 施 数 字 式 保 护 ，断 路 器 控 制 ； 电 量 参 数 测 量 和 数 据 变 送 ， 并 且 现场 总 线 通 过 电 缆 以 通 信 和 I/O方 式 与 本 电 站 计 算 机监 控 站 连 接 ， 实 现 遥 测 、 遥 信 、 遥 控 。1 编 制 依 据 和 标 准 GB 18479—2001 《 地 面 用 光 伏 (PV） 发 电 系 统 概 述和 导 则 》 DL/T 527—2024 《静态继电保护装置逆变电源技术条件》 DL/T 478—2001 《静态继电保护及安全自动装置通用技术条件》 GB/T 19939—2024 《光伏系统并网技术要求》 GB 20513—2024 《光伏系统性能监测 测量、数据交换和分析...
