石油化工工程建设项目临时用电施工方案

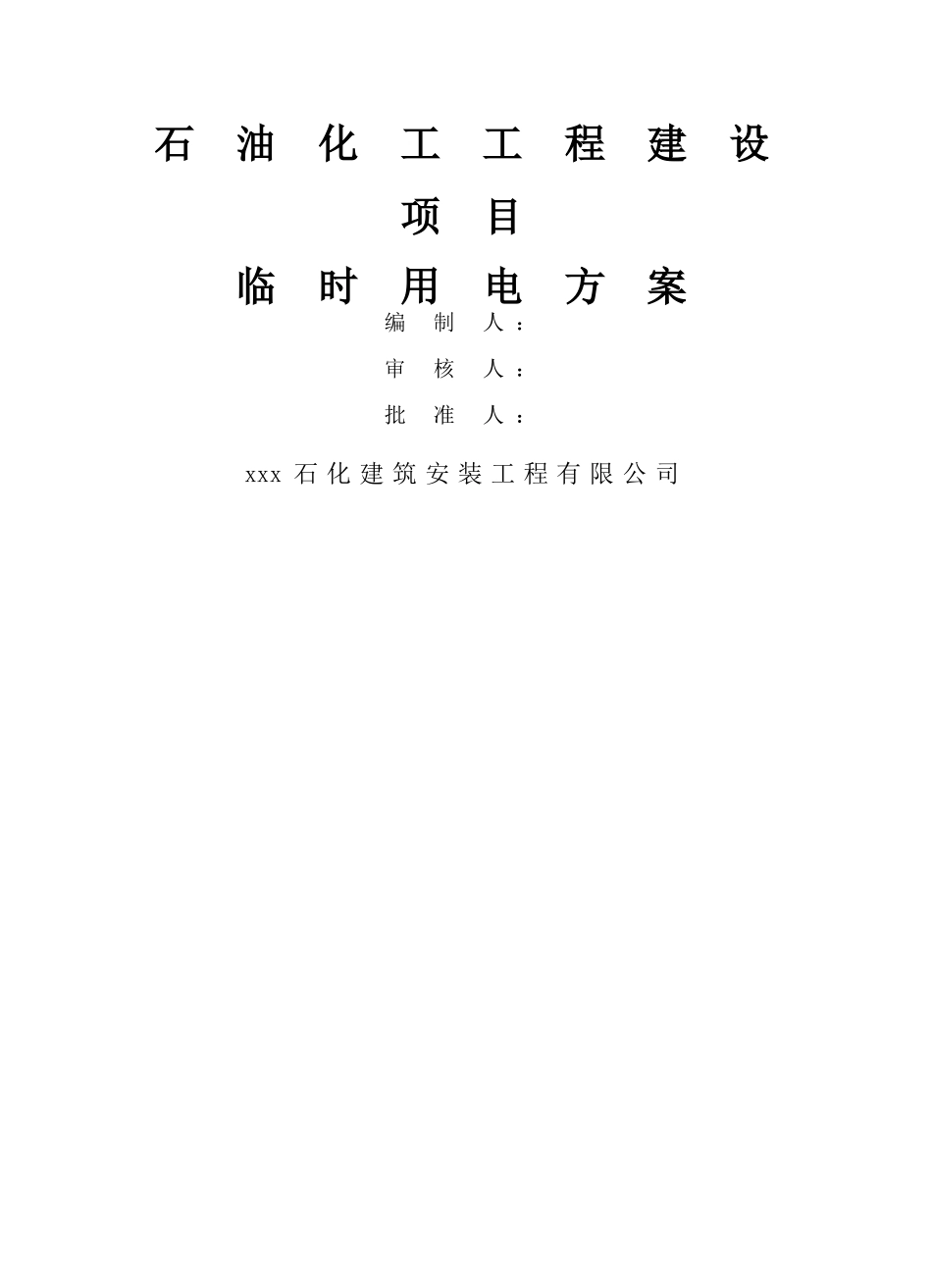

石油化工工程建设项目临时用电施工方案_第1页
1/15
石油化工工程建设项目临时用电施工方案_第2页
2/15
石油化工工程建设项目临时用电施工方案_第3页
3/15
石 油 化 工 工 程 建 设 项 目临 时 用 电 方 案编 制 人 :审 核 人 :批 准 人 :xxx 石 化 建 筑 安 装 工 程 有 限 公 司目 录一、编制依据……………………………………………………2二、工程概况……………………………………………………2三、临时用电布置、设计………………………………………2四、负荷计算……………………………………………………3五、配电系统图…………………………………………………3六、配电装置设计………………………………………………4七、接地、防雷设计……………………………………………7八、主要施工方法………………………………………………8九、安全用电与电气防火措施及现场急救……………………14十、临时电平面布置图(见附页)……………………………19十 一 、 消 防 安 全 责 任 人 网 络 图 … … … … … … … … ……..。.。.。..。.。。20一、编制依据1.《施工现场临时用电安全技术法律规范》(JGJ46-2024)2。《建设工程施工现场供用电安全法律规范》(GB50194-93)3。 建设单位提供的有关资料4。 工程施工组织设计提供的用电设备情况及施工进度计划5。 职业安全健康手册(第 2024 版)二、工程概况1。施工现场地形、地貌、地址及工程位置施工现场位于 XXX 区内,东侧为 XXX 区,南侧为 XXX,西侧为预留空地,北侧为 XXX。本工程所处地势平坦,地形已被初平,自然条件良好.施工用电由甲方提供。2。施工内容本项目施工内容主要包括相关配套道路、管线、管架等土建及安装工程施工。三、临时用电布置、设计 因本工程施工现场过大,沿施工现场设置供电线路存在困难,故办公及生活区用电及部分工程施工采纳甲方提供电源,其他工程用电采纳发电机供电.该临时用电工程主电源由大项目乙烯区变压器接出,并空架至所需位置,线路采纳系统三相五线制。考虑到夏季办公及生活用电及安装工程施工时的用电高峰值,因此主电缆采纳 100 mm2的电缆,架设至总电源箱。各支线架设采纳 50mm2电缆至各处分配电箱,现场临时办公室内照明用电采纳 220V。 电缆敷设时,主线采纳五芯电缆,动力采纳四芯电缆,照明金属外壳采纳三芯电缆.根据施工平面布置图,并结合现场情况确定了总电源箱和分电源箱的位置。四、负荷计算主要用电施工设备参数表序号名 称规格单位数量备注1电焊机400A台244KW2焊条烘干箱台210KW3蛙式打夯机台210KW4振捣棒根10...
