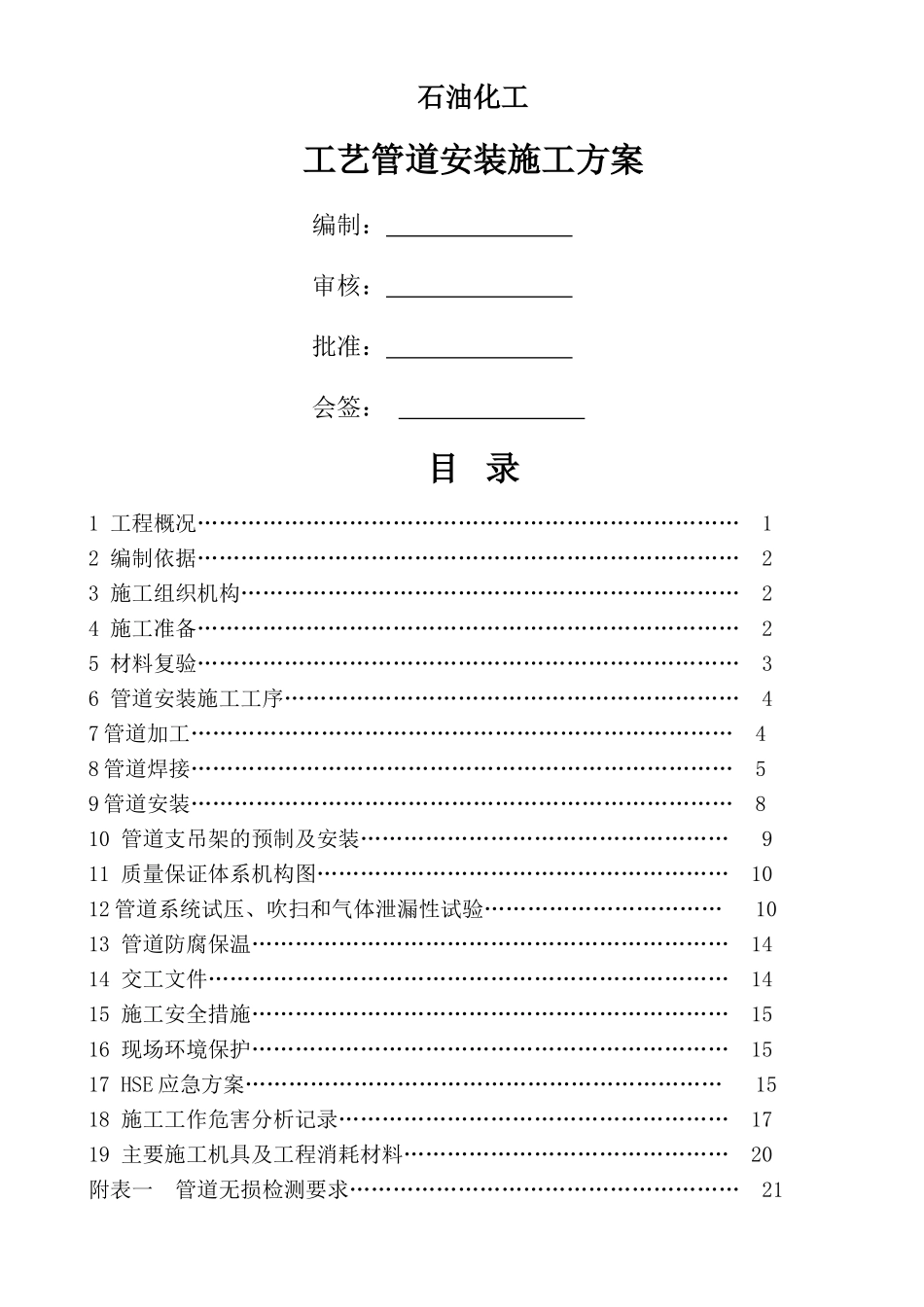

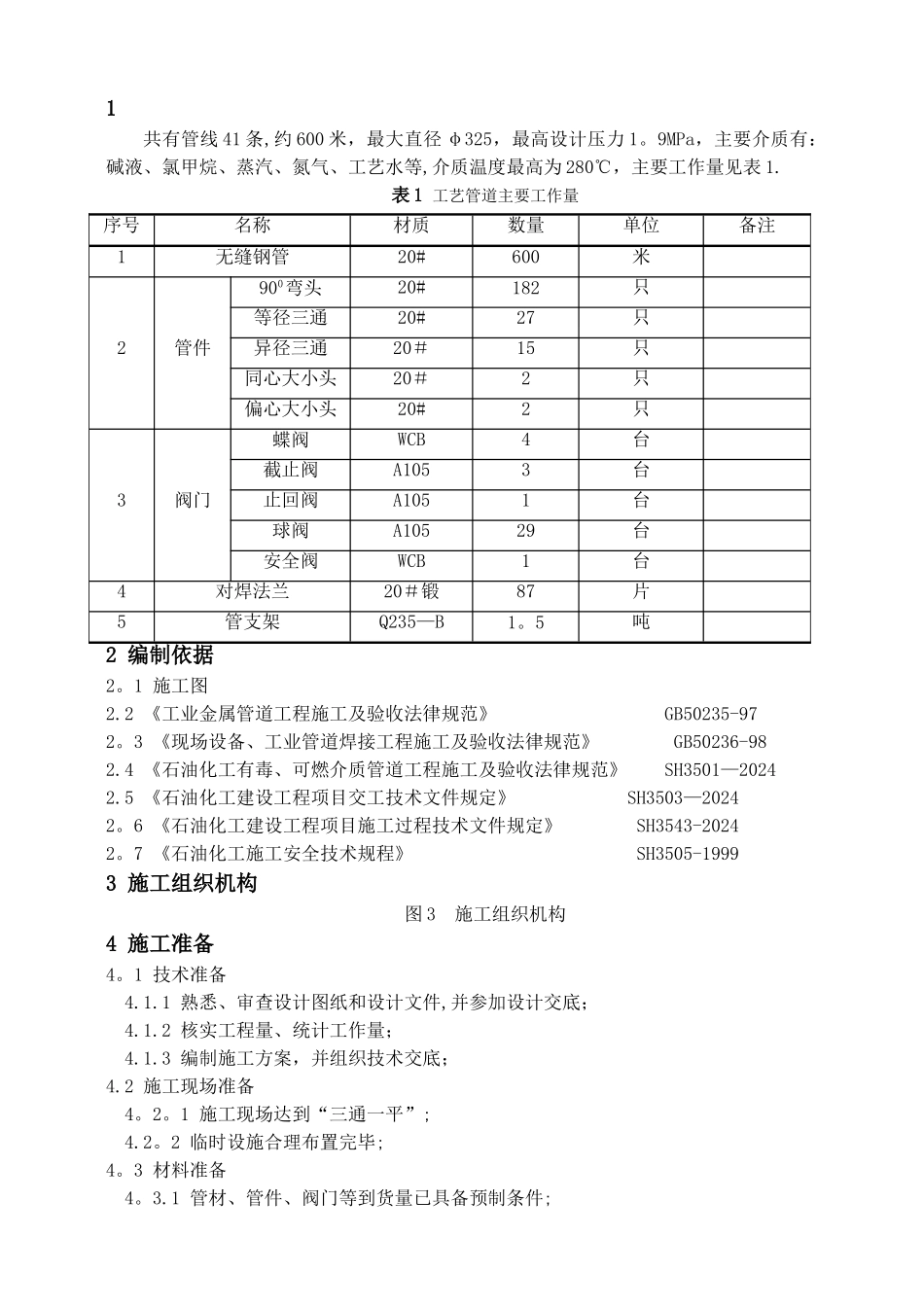

石油化工工艺管道安装施工方案编制： 审核： 批准： 会签： 目 录1 工程概况………………………………………………………………… 1 2 编制依据………………………………………………………………… 23 施工组织机构…………………………………………………………… 24 施工准备………………………………………………………………… 25 材料复验………………………………………………………………… 36 管道安装施工工序……………………………………………………… 47 管道加工………………………………………………………………… 48 管道焊接………………………………………………………………… 59 管道安装………………………………………………………………… 810 管道支吊架的预制及安装…………………………………………… 911 质量保证体系机构图………………………………………………… 1012 管道系统试压、吹扫和气体泄漏性试验…………………………… 1013 管道防腐保温………………………………………………………… 1414 交工文件……………………………………………………………… 1415 施工安全措施………………………………………………………… 1516 现场环境保护………………………………………………………… 1517 HSE 应急方案………………………………………………………… 1518 施工工作危害分析记录……………………………………………… 1719 主要施工机具及工程消耗材料……………………………………… 20附表一 管道无损检测要求……………………………………………… 211共有管线 41 条,约 600 米，最大直径 φ325，最高设计压力 1。9MPa，主要介质有：碱液、氯甲烷、蒸汽、氮气、工艺水等,介质温度最高为 280℃，主要工作量见表 1.表 1 工艺管道主要工作量序号名称材质数量单位备注1无缝钢管20#600米2管件900弯头20#182只等径三通20#27只异径三通20＃15只同心大小头20＃2只偏心大小头20#2只3阀门蝶阀WCB4台截止阀A1053台止回阀A1051台球阀A10529台安全阀WCB1台4对焊法兰20＃锻87片5管支架Q235—B1。5吨2 编制依据2。1 施工图2.2 《工业金属管道工程施工及验收法律规范》 GB50235-972。3 《现场设备、工业管道焊接工程施工及验收法律规范》 GB50236-982.4 《石油化工有毒、可燃介质管道工程施工及验收法律规范》 SH3501—20242.5 《石油化工建设工...
