石油管道保护施工方案

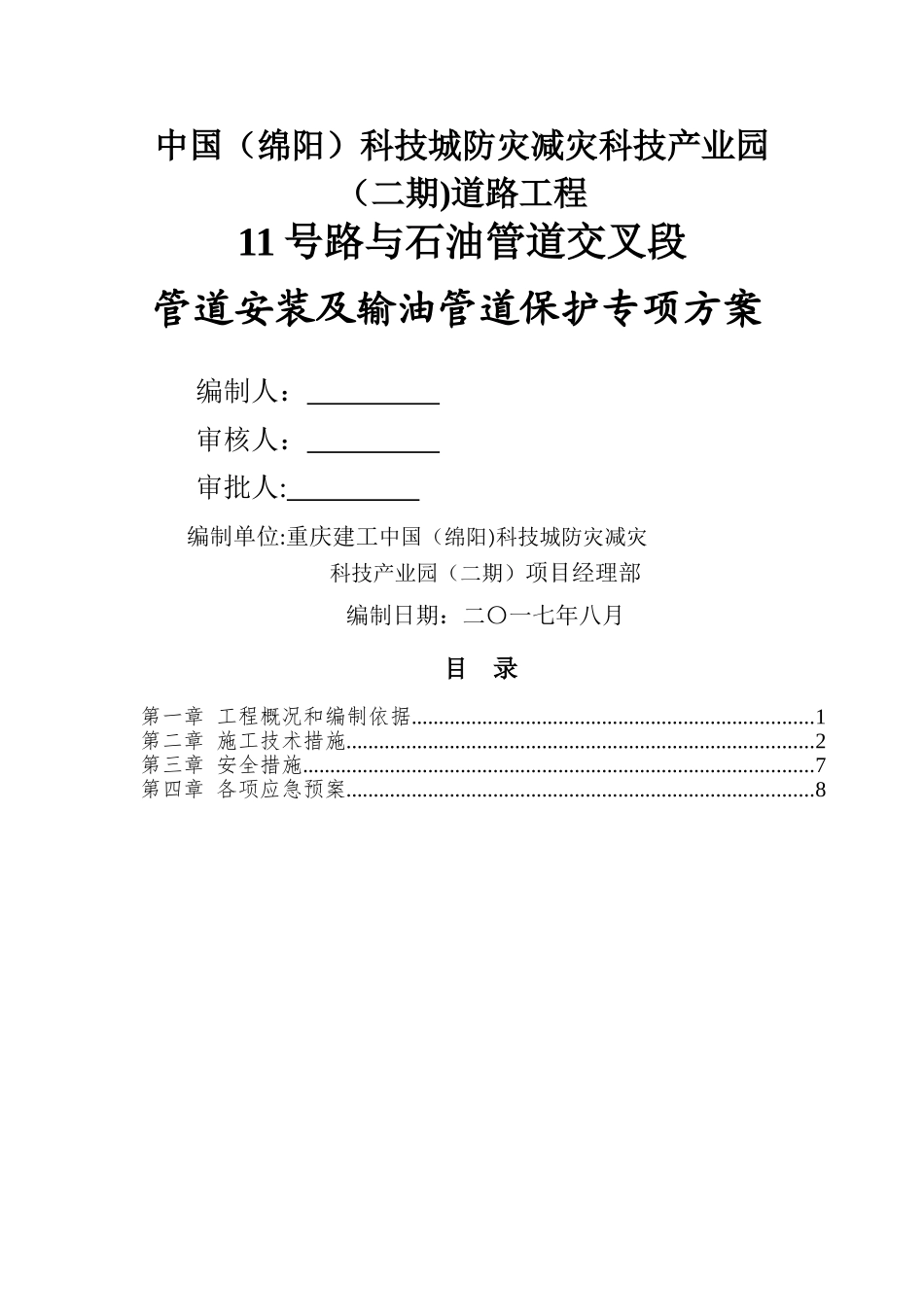

中国（绵阳）科技城防灾减灾科技产业园（二期)道路工程11 号路与石油管道交叉段管道安装及输油管道保护专项方案 编制人： 审核人： 审批人: 编制单位:重庆建工中国（绵阳)科技城防灾减灾科技产业园（二期）项目经理部编制日期：二〇一七年八月目 录第一章 工程概况和编制依据..........................................................................1第二章 施工技术措施......................................................................................2第三章 安全措施..............................................................................................7第四章 各项应急预案......................................................................................8第一章 工程概况和编制依据第一节 工程概况一、工程概况 1、工程名称：中国(绵阳）科技城防灾减灾科技产业园(二期）道路工程 2、建设单位:绵阳科技城进展投资（集团）有限公司 3、建设地点:绵阳市高新区永兴镇，辽宁大道东侧，8 号路与11 号路交叉口； 4、建设内容：雨污水管道穿越输油管线施工、保护输油管道涵施工； 5、施工计划工期:2024 年 8 月 25 日至 2024 年 9 月 15 日 第二节 编制依据1、交通运输部国家能源局国家安全监管总局关于法律规范公路桥梁与油天然气管道交叉工程管理的通知（交公路发〔2024〕36 号）2、中华人民共和国石油天然气管道保护法（摘录）3、设计图及相关法规、法律规范；第二章 施工技术措施第一节：输油管道与设计排水管网交叉现状1、工程 Y46-Y47、W48-W49 与石油管道交叉部位情况：该项工程位于 8 号路与新建 11 号路交叉口，K1+560-K1+580 段。Y46—Y47段管径为 D1200mm 混凝土企口管。该处自然地面标高为 486。238 米，设 计 道 路 顶 标 高 为 :486 。 221m 。 雨 水 管 道 管 底 设 计 标 高 为481 。 645 ， 雨 水 管 道 埋 深 为 4.576 米 ； 石 油 管 道 埋 深 标 高 为484。736 米（管顶标高），与雨水管道高低差为 1。191 米；W48-W49 段污水管为 DN400 钢带增强性聚乙烯（PE）螺旋波纹管，污水管道设计管内底标高 482.817 米；管顶到石油管道高差为 1.508 米；根据地质情况，开挖后基底土质为中密卵石层，地基承载力符合设计要求,不会对石油管道造成影响。如下图所示:第二节 施工技术措施一、工...
