智能化畜牧养殖控制系统

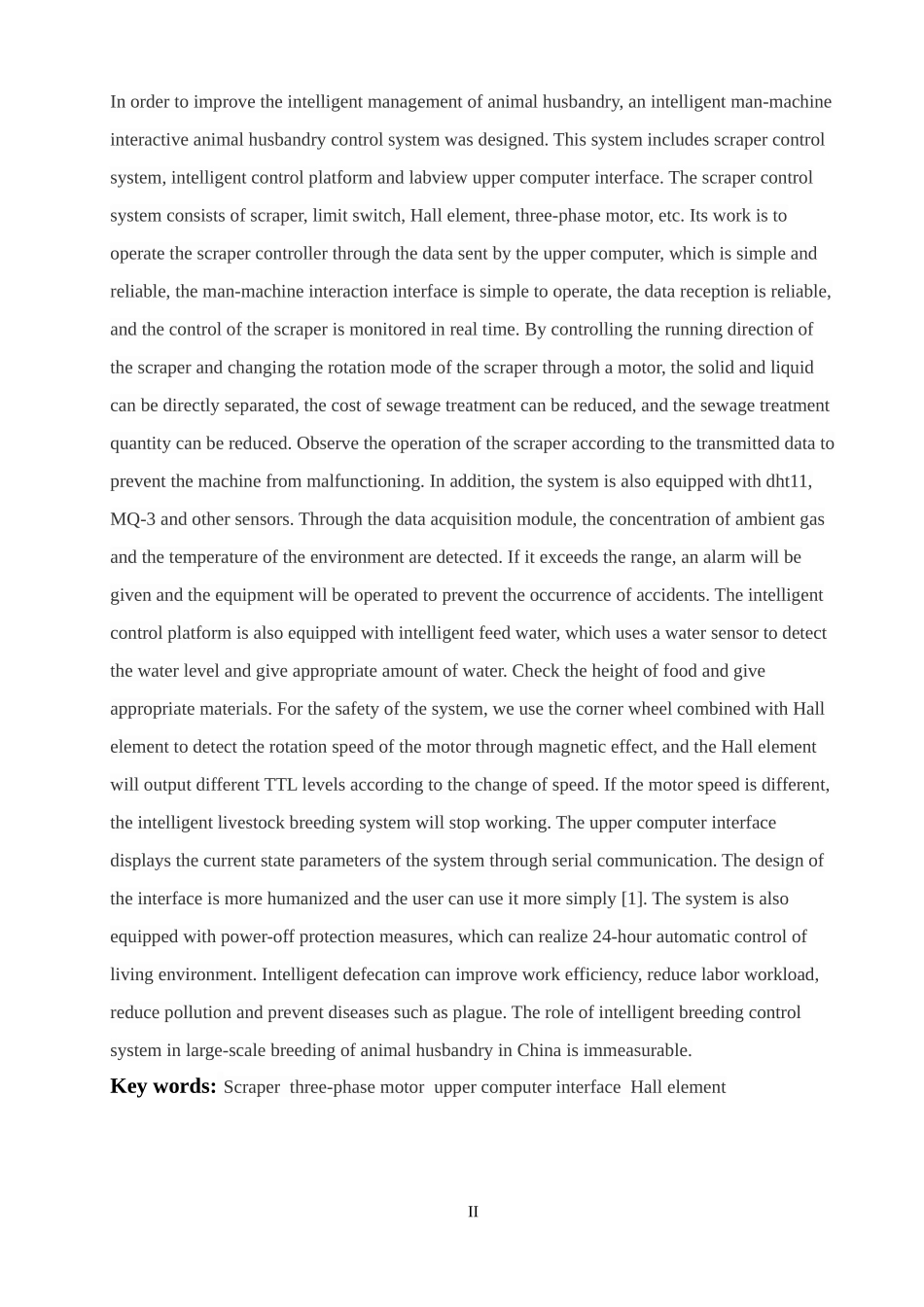

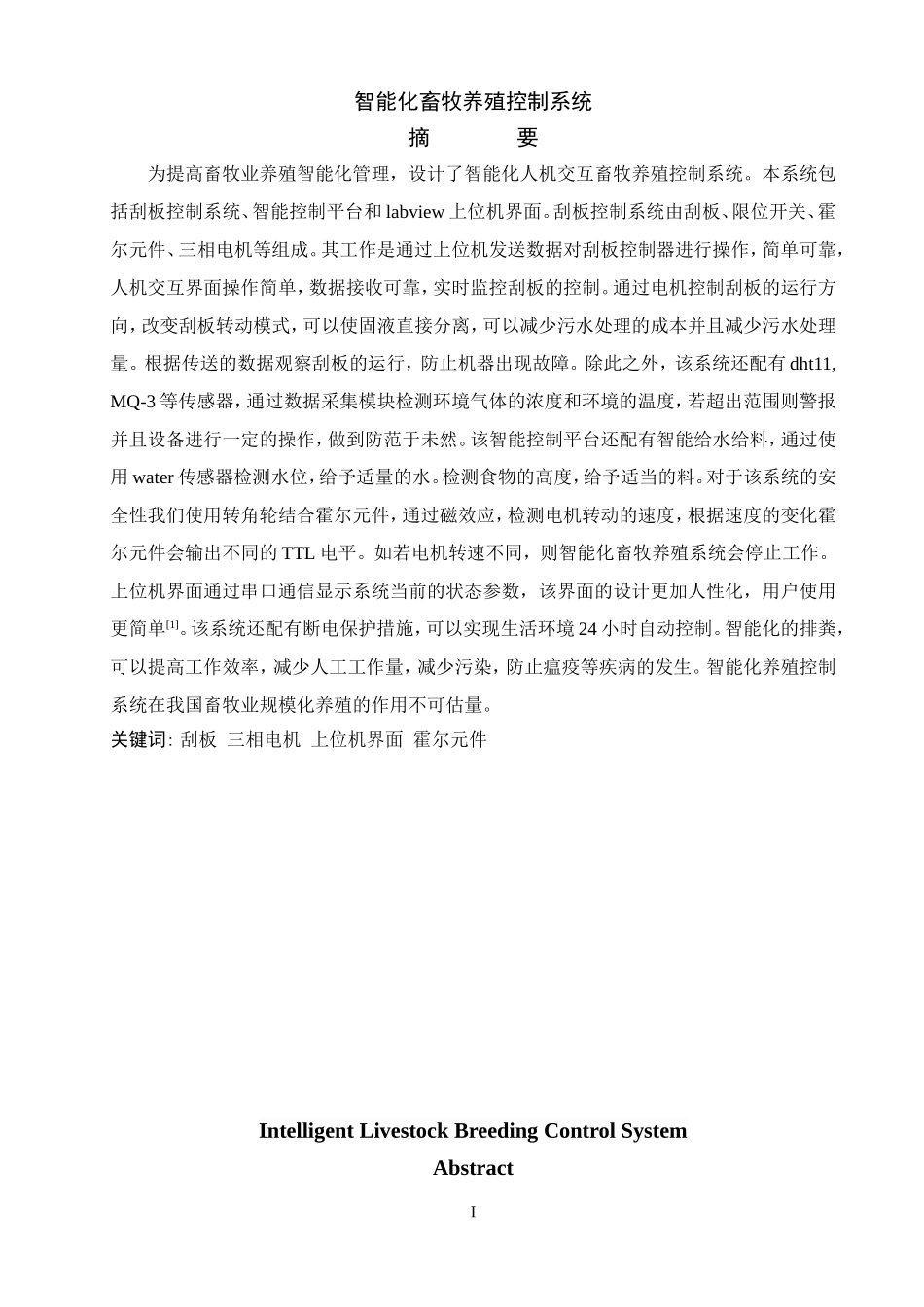

智能化畜牧养殖控制系统摘 要为提高畜牧业养殖智能化管理，设计了智能化人机交互畜牧养殖控制系统。本系统包括刮板控制系统、智能控制平台和 labview 上位机界面。刮板控制系统由刮板、限位开关、霍尔元件、三相电机等组成。其工作是通过上位机发送数据对刮板控制器进行操作，简单可靠，人机交互界面操作简单，数据接收可靠，实时监控刮板的控制。通过电机控制刮板的运行方向，改变刮板转动模式，可以使固液直接分离，可以减少污水处理的成本并且减少污水处理量。根据传送的数据观察刮板的运行，防止机器出现故障。除此之外，该系统还配有 dht11, MQ-3 等传感器，通过数据采集模块检测环境气体的浓度和环境的温度，若超出范围则警报并且设备进行一定的操作，做到防范于未然。该智能控制平台还配有智能给水给料，通过使用 water 传感器检测水位，给予适量的水。检测食物的高度，给予适当的料。对于该系统的安全性我们使用转角轮结合霍尔元件，通过磁效应，检测电机转动的速度，根据速度的变化霍尔元件会输出不同的 TTL 电平。如若电机转速不同，则智能化畜牧养殖系统会停止工作。上位机界面通过串口通信显示系统当前的状态参数，该界面的设计更加人性化，用户使用更简单[1]。该系统还配有断电保护措施，可以实现生活环境 24 小时自动控制。智能化的排粪，可以提高工作效率，减少人工工作量，减少污染，防止瘟疫等疾病的发生。智能化养殖控制系统在我国畜牧业规模化养殖的作用不可估量。关键词: 刮板 三相电机 上位机界面 霍尔元件Intelligent Livestock Breeding Control SystemAbstractIIn order to improve the intelligent management of animal husbandry, an intelligent man-machine interactive animal husbandry control system was designed. This system includes scraper control system, intelligent control platform and labview upper computer interface. The scraper control system consists of scraper, limit switch, Hall element, three-phase motor, etc. Its work is to operate the scraper controller through the data sent by the upper computer, which is simple and reliable, the man-machine interaction interface is simple to operate, the data reception is reliable, and the control of the ...
