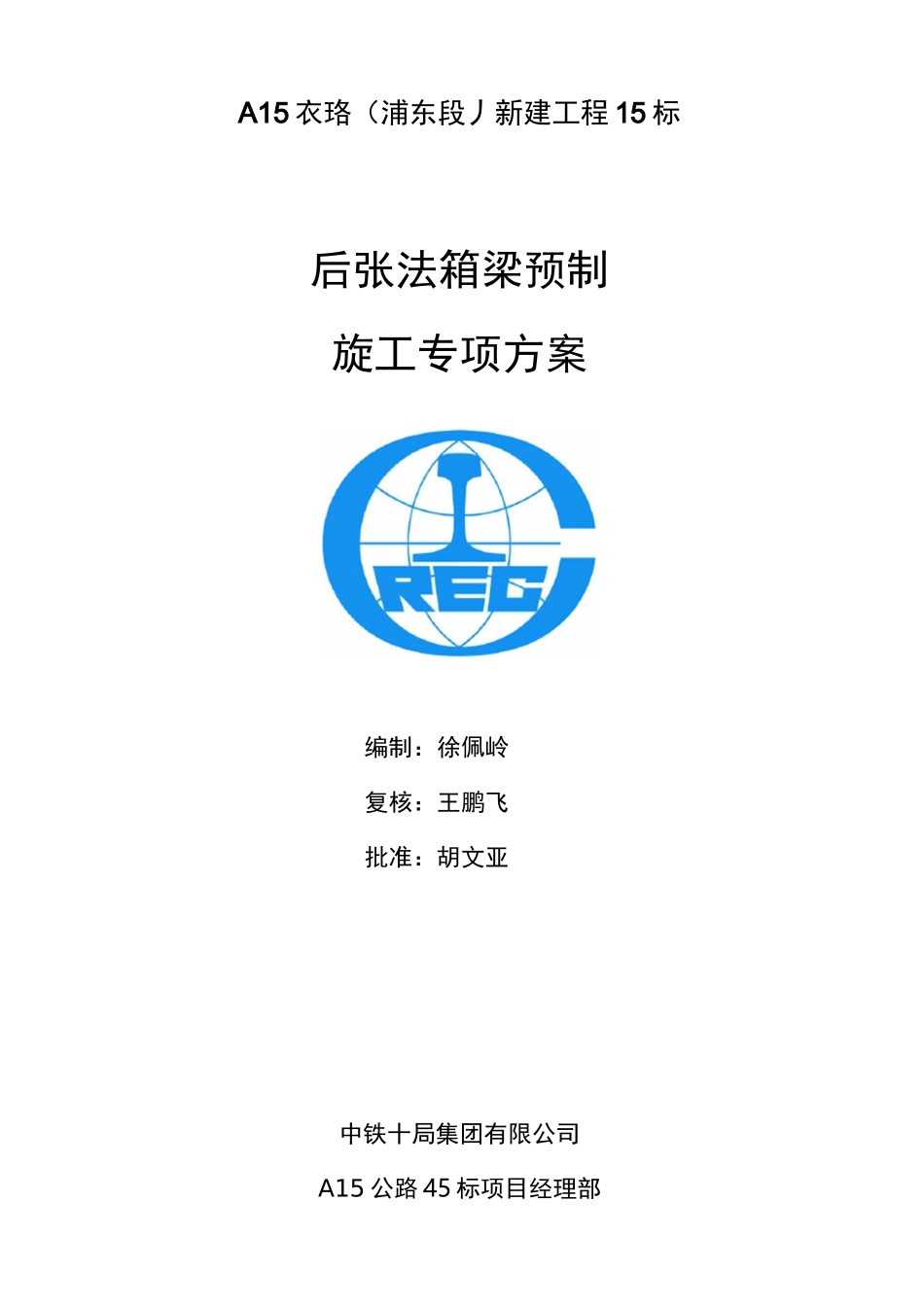

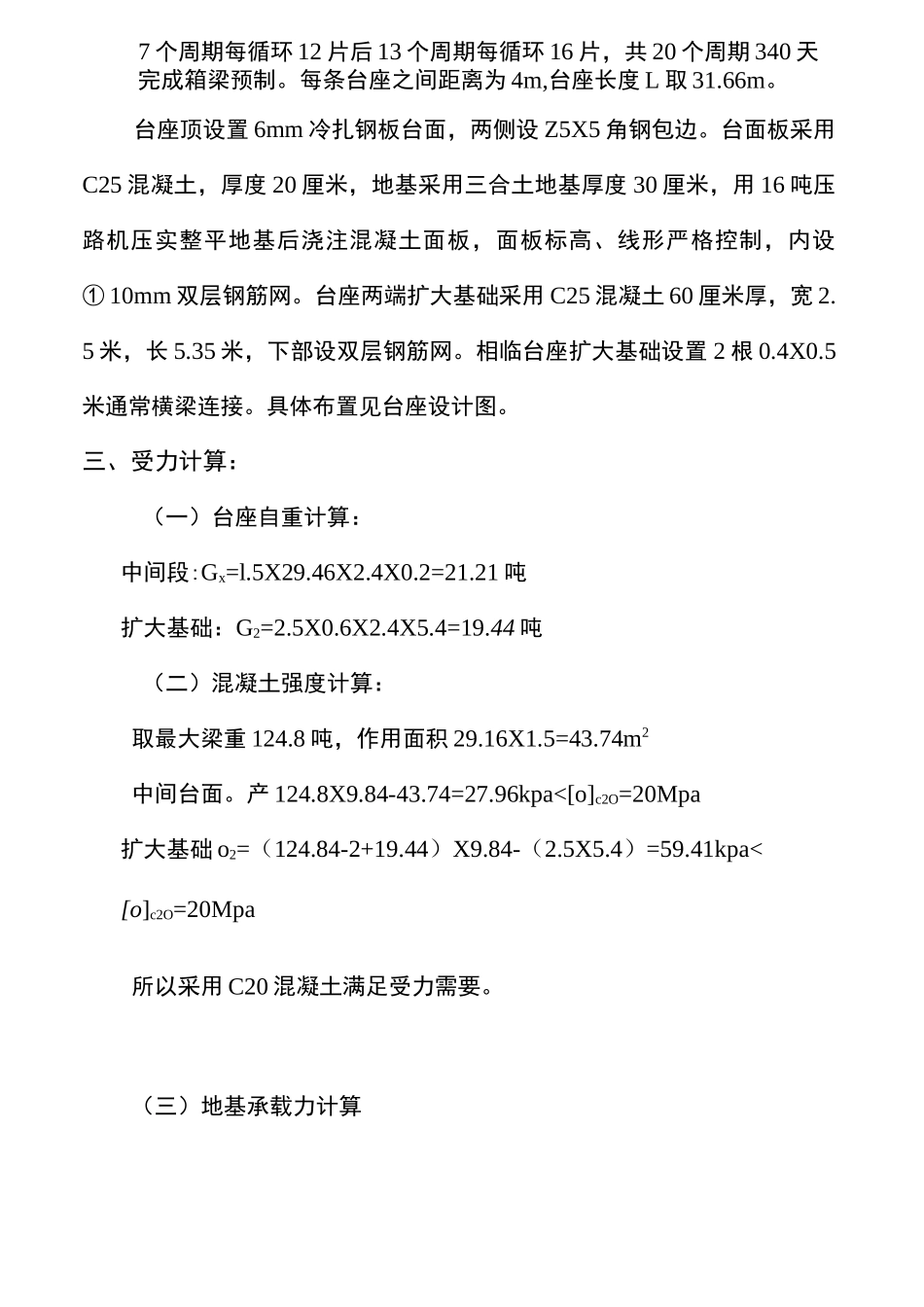

A15 衣珞(浦东段丿新建工程 15 标后张法箱梁预制旋工专项方案编制:徐佩岭复核:王鹏飞批准:胡文亚中铁十局集团有限公司A15 公路 45 标项目经理部后张法箱梁预制施工方案一、工程概况:上海 A15 公路 15 标 K69+100〜K74+700,全长 5.6km。管段内箱梁主要分布在南六立交主线高架桥和六奉公路横向跨线桥。本合同段共有箱梁291 片,其中南六立交主线高架桥 276 片,六奉公路横向跨线桥 15 片。最大梁重 124.8 吨。A15 公路 15 表箱梁情况一览表序号工程名称箱梁规格数量(片)备注1六奉公路横向跨线桥25 米152南六立交主线高架桥31 米2530.5 米2530 米13526.5 米2426 米67合计291我部计划在南六立交主线高架桥 0 号台〜3 号墩主线右侧设置箱梁预制场,占地 25 亩。场地设钢筋加工、钢绞线加工棚,箱梁预制区、存梁区、办公区和生活区,具体布置见箱梁预制场平面布置图。制梁场垂直线路布置,台座横列式布置,设置 16 槽台座,各规格共用。设 160 吨起梁龙门吊一台,10 吨辅助作业龙门吊一台。二、箱梁台座设计台座按横列式设计,按 16 条作业线布设。前期 12 条,预留 4 条,则一个周期(T 二 17)可预制 12 片梁(前期)/16 片(后期),计划前7 个周期每循环 12 片后 13 个周期每循环 16 片,共 20 个周期 340 天完成箱梁预制。每条台座之间距离为 4m,台座长度 L 取 31.66m。台座顶设置 6mm 冷扎钢板台面,两侧设 Z5X5 角钢包边。台面板采用C25 混凝土,厚度 20 厘米,地基采用三合土地基厚度 30 厘米,用 16 吨压路机压实整平地基后浇注混凝土面板,面板标高、线形严格控制,内设① 10mm 双层钢筋网。台座两端扩大基础采用 C25 混凝土 60 厘米厚,宽 2.5 米,长 5.35 米,下部设双层钢筋网。相临台座扩大基础设置 2 根 0.4X0.5米通常横梁连接。具体布置见台座设计图。三、受力计算:(一)台座自重计算:中间段:Gx=l.5X29.46X2.4X0.2=21.21 吨扩大基础:G2=2.5X0.6X2.4X5.4=19.44 吨(二)混凝土强度计算:取最大梁重 124.8 吨,作用面积 29.16X1.5=43.74m2中间台面。产 124.8X9.84-43.74=27.96kpa<[o]c2O=20Mpa扩大基础 o2=(124.84-2+19.44)X9.84-(2.5X5.4)=59.41kpa<[o]c2O=20Mpa所以采用 C20 混凝土满足受力需要。(三)地基承载力计算②1 褐黄色粉质粘土:0T=120KPaTt=25KPa中间段压应力:o 二 N/A 二(124.8+21.21)X9.8/(29.4X1.5...
